1 – INTRODUÇÃO
A Prevenção como Pilar da Segurança e Sustentabilidade Operacional
A Norma Regulamentadora NR 20, meticulosamente estabelecida pelo Ministério do Trabalho e Emprego, é a bússola que orienta as operações com inflamáveis e líquidos combustíveis no Brasil, visando salvaguardar vidas, patrimônios e o meio ambiente. Dentro de sua abrangência, o item 20.5.6 se destaca como um ponto crítico, delineando as medidas preventivas essenciais durante os dinâmicos e potencialmente perigosos processos de transferência e enchimento de recipientes ou tanques. Este artigo técnico transcende a mera citação da norma; ele mergulha nas complexidades da eliminação ou minimização da emissão de vapores e gases inflamáveis, e no controle rigoroso da geração, acúmulo e descarga de eletricidade estática.
A NR-20, em sua essência, estabelece os requisitos mínimos para a gestão da segurança e saúde no trabalho com inflamáveis e combustíveis. No entanto, ela não opera isoladamente. Pelo contrário, ela se apoia e se complementa com diversas outras normas técnicas e regulamentações, tanto nacionais quanto internacionais, que fornecem os detalhes e as especificações para o cumprimento de seus princípios.
Iremos explorar as estratégias mais eficazes, detalhar exemplos práticos de sua aplicação, interconectar com outras normas essenciais, ilustrar equipamentos que são verdadeiros escudos de segurança, apresentar estatísticas convincentes sobre a redução de riscos e, por fim, delinear os múltiplos benefícios que a implementação dessas práticas oferece para as empresas, seus colaboradores e o planeta. Prepare-se para uma visão 360° sobre como a conformidade com a NR 20.5.6 se traduz em excelência operacional e vantagem competitiva.
2 – NORMAS NACIONAIS
No Brasil, a Associação Brasileira de Normas Técnicas (ABNT) desenvolve as NBRs, que são fundamentais para o detalhamento técnico exigido pela NR-20.
-
NBR 17505 – Armazenamento de Líquidos Inflamáveis e Combustíveis: Essa série de normas é a “bíblia” para o projeto, construção, montagem, operação e manutenção de instalações de armazenamento de líquidos inflamáveis e combustíveis. Ela detalha desde o layout dos tanques até as distâncias de segurança, sistemas de combate a incêndio e requisitos para tubulações.
-
NBR IEC 60079 – Atmosferas Explosivas: Essa série de normas é vital para a classificação de áreas e a especificação de equipamentos elétricos e não elétricos para uso em ambientes com risco de explosão. NBR IEC 60079-10-1: Detalha a classificação de áreas onde gases e vapores inflamáveis podem estar presentes. É a base para seu trabalho de “estudos de áreas classificadas”. NBR IEC 60079-14: Requisitos para projeto, seleção e instalação de equipamentos elétricos em áreas classificadas. NBR IEC 60079-17: Requisitos para inspeção e manutenção de instalações elétricas em áreas classificadas.
-
NBR 5410 – Instalações Elétricas de Baixa Tensão: Estabelece as condições que as instalações elétricas de baixa tensão devem satisfazer para garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. É a base para o aterramento geral da instalação.
-
NBR 14644 – Petróleo e Gás Natural – Sistemas de Detecção de Vazamentos em Tanques de Armazenamento Subterrâneos: Fundamental para a prevenção de vazamentos e contaminação ambiental, um aspecto intrínseco à segurança operacional.
-
NBR 13786 – Posto de Serviço – Seleção de Equipamentos para Instalações Subterrâneas: Aplica-se a postos de serviços e detalha a seleção de equipamentos como tanques, tubulações, bombas, etc.
3 – NORMAS INTERNACIONAIS
Muitas práticas e tecnologias incorporadas à NR-20 e às NBRs brasileiras têm origem em padrões internacionais, reconhecidos globalmente pela sua robustez e experiência acumulada.
-
NFPA (National Fire Protection Association – EUA): Organização que desenvolve e publica códigos e padrões para prevenção de incêndios e segurança da vida. NFPA 30 – Flammable and Combustible Liquids Code: É a principal referência global para o armazenamento, manuseio e uso de líquidos inflamáveis e combustíveis. Muitas das diretrizes da NBR 17505 têm base na NFPA 30. NFPA 70 – National Electrical Code (NEC): Contém padrões para instalações elétricas seguras, incluindo as seções para áreas perigosas (Hazardous Locations), que são a base para a série IEC 60079.
-
API (American Petroleum Institute – EUA): Publica padrões técnicos e melhores práticas para a indústria de petróleo e gás. API 2000 – Venting Atmospheric and Low-Pressure Storage Tanks: Fornece critérios para dimensionamento de ventilação de tanques de armazenamento para evitar sobrepressão ou vácuo. Essencial para o projeto de válvulas de alívio de pressão/vácuo e, consequentemente, para a instalação de corta-chamas. API RP 2003 – Protection Against Ignitions Arising Out of Static, Lightning, and Stray Currents: Guia sobre a prevenção de ignições devido a eletricidade estática, descargas atmosféricas e correntes parasitas.
-
IEC (International Electrotechnical Commission): Desenvolve padrões internacionais para todas as tecnologias elétricas, eletrônicas e relacionadas. A série IEC 60079 (Explosive Atmospheres) é o padrão global para áreas classificadas e equipamentos Ex, e é a base da série ABNT NBR IEC 60079.
-
ISO (International Organization for Standardization): Embora mais abrangente, algumas normas ISO, como as de gestão de riscos (ISO 31000) ou gestão ambiental (ISO 14001), indiretamente contribuem para a cultura de segurança e a conformidade da NR-20.
A integração dessas normas garante que as instalações não apenas atendam aos requisitos legais brasileiros, mas também incorporem as melhores práticas e o estado da arte em segurança globalmente.
4 – MEDIDAS PREVENTIVAS PARA A ELIMINAÇÃO OU MINIMIZAÇÃO DA EMISSÃO DE VAPORES E GASES INFLAMÁVEIS: RESPIRANDO SEGURANÇA
A liberação descontrolada de vapores inflamáveis é a receita para desastres. A prevenção aqui é um exercício de engenharia e disciplina operacional:
4.1 – VÁLVULAS CORTA-CHAMA (FLAME ARRESTERS)
No complexo cenário da gestão de riscos com inflamáveis e combustíveis, sua expertise em análise de risco e áreas classificadas nos leva a componentes que, embora muitas vezes ‘invisíveis’ em sua operação diária, são absolutamente críticos para a prevenção de catástrofes: as Válvulas Corta-Chama (Flame Arresters).
Mais do que meros acessórios, estes dispositivos de engenharia são verdadeiras barreiras passivas, mas fundamentalmente ativas, projetadas para uma única missão vital: impedir que uma chama, gerada acidentalmente (por uma faísca, descarga estática, raio) ou por um evento externo, se propague para dentro de um tanque, tubulação ou recipiente, onde a mistura ar/vapor pode ser explosiva. Em essência, são os guardiões que isolam o fogo, contendo-o e protegendo a integridade da instalação e a vida das pessoas.
Uma válvula corta-chama é projetada para permitir o fluxo de gases ou vapores, mas impedir a propagação de uma chama através dela. Ela faz isso absorvendo e dissipando o calor de uma frente de chama à medida que ela tenta passar por uma série de pequenas passagens (elementos corta-chama), resfriando a chama abaixo de sua temperatura de autoignição e, assim, extinguindo-a.
4.1.1 – ONDE SÃO INSTALADAS E POR QUE SÃO CRUCIAIS:
4.1.1.1 – Tanques de Armazenamento:
-
Na ventilação (respiro): São instaladas nas linhas de respiro de tanques atmosféricos ou de baixa pressão, em conjunto com válvulas de pressão/vácuo (PVRV – Pressure Vacuum Relief Valve). Quando o tanque “respira” (libera vapores durante o enchimento ou aquecimento, ou puxa ar durante o esvaziamento ou resfriamento), esses vapores ou o ar passam pelo corta-chama. Se uma fonte de ignição externa (faísca, raio, chama aberta) tentar incendiar os vapores que saem do respiro, o corta-chama impede que a chama se propague para dentro do tanque, onde a mistura ar/vapor pode ser explosiva.
-
Prevenção de Explosão: Sem um corta-chama, uma ignição externa poderia transformar o tanque em uma bomba, com consequências devastadoras.
4.1.1.2 – Tubulações (Pipelines) e Linhas de Processo:
-
Proteção de Equipamentos a Montante/Jusante: Em tubulações que interligam equipamentos onde vapores inflamáveis podem estar presentes (ex: entre um reator e um separador, ou em linhas de vapor/gás combustível), os corta-chamas evitam que uma chama se propague de uma seção para outra, isolando a explosão e protegendo o restante da instalação.
-
Sistemas de Ventilação e Purga: Em sistemas de ventilação de gases inflamáveis ou em linhas de purga, garantem que qualquer chama gerada (ex: em um queimador) não retorne para a fonte de gás.
4.1.1.3 – Recipientes como IBCs (Intermediate Bulk Containers) e Tambores:
-
Proteção Durante Enchimento/Esvaziamento: Embora nem sempre sejam um componente fixo como em tanques maiores, a importância do princípio de prevenção de propagação de chama se aplica. Ao transferir inflamáveis para IBCs ou tambores, especialmente em operações de enchimento em áreas classificadas, o projeto de segurança deve considerar a ventilação segura dos recipientes e a prevenção de faíscas. A norma NR-20 e as NBRs específicas podem exigir dispositivos semelhantes ou procedimentos que mitiguem o risco de propagação de chama durante essas operações, como o uso de bicos de enchimento que minimizem a liberação de vapores e o aterramento efetivo.
-
Vazão Controlada e Aterramento: Em pequenos recipientes, a estratégia se concentra mais no controle da taxa de enchimento e no aterramento robusto para evitar a geração de faíscas estáticas, mas o princípio de não permitir que uma chama entre no recipiente é sempre um pilar fundamental da segurança.
4.1.2 – Tipos de Corta-Chamas:
-
Deflagration Flame Arresters: Projetados para parar chamas que se movem a velocidades subsônicas (deflagrações), comuns em aberturas de tanques.
-
Detonation Flame Arresters: Mais robustos, capazes de parar chamas que se aceleraram para velocidades supersônicas (detonações), que podem ocorrer em longas tubulações.
A seleção, instalação e manutenção corretas dos corta-chamas, conforme as normas aplicáveis (como a NBR 17505 e as recomendações API), são vitais para a integridade de qualquer sistema de inflamáveis.
4.2 – Sistemas de Captura e Recuperação de Vapores (SCRVs): A Fronteira da Contenção
A primeira linha de defesa contra a emissão de vapores é a sua captura direta na fonte. Durante o enchimento, o volume do líquido desloca vapores e gases presentes no espaço vazio do recipiente. Um SCRV eficiente coleta esses vapores, impedindo que se dispersem na atmosfera. Eles podem operar de diversas formas:
-
Circuito Fechado (Closed-Loop Systems): O vapor é retornado diretamente para o tanque de origem ou para um sistema de armazenamento e condensação, onde é convertido novamente em líquido. Este método é altamente eficaz e ambientalmente amigável, pois recupera o produto.
-
Sistemas de Destruição Térmica (Flares ou Oxidadores Catalíticos): Quando a recuperação não é viável, os vapores são direcionados para unidades onde são queimados de forma controlada, transformando-os em produtos menos nocivos (CO2 e água).
Exemplo Prático: Em um terminal de carregamento de caminhões-tanque, o bocal de enchimento do veículo é acoplado a um braço de carregamento que integra o sistema de recuperação de vapores. Enquanto o combustível entra no tanque do caminhão, os vapores são aspirados e enviados para a unidade de recuperação, garantindo que não haja escape para a atmosfera.
4.3 – Ventilação Adequada: A Renovação do Ar para a Segurança
Mesmo com SCRVs, uma ventilação robusta é vital para diluir e dispersar qualquer vapor residual ou vazamento incidental, impedindo a formação de atmosferas explosivas.
-
Ventilação Geral: Troca o ar de todo o ambiente de trabalho.
-
Ventilação Local Exaustora (VLE): Mais eficaz para pontos específicos de emissão, capturando e removendo os contaminantes diretamente na fonte, antes que se espalhem. Exaustores e coifas são exemplos comuns.

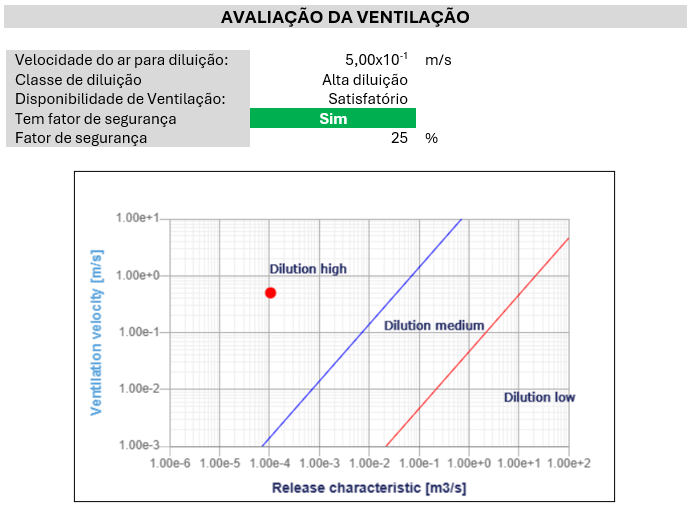

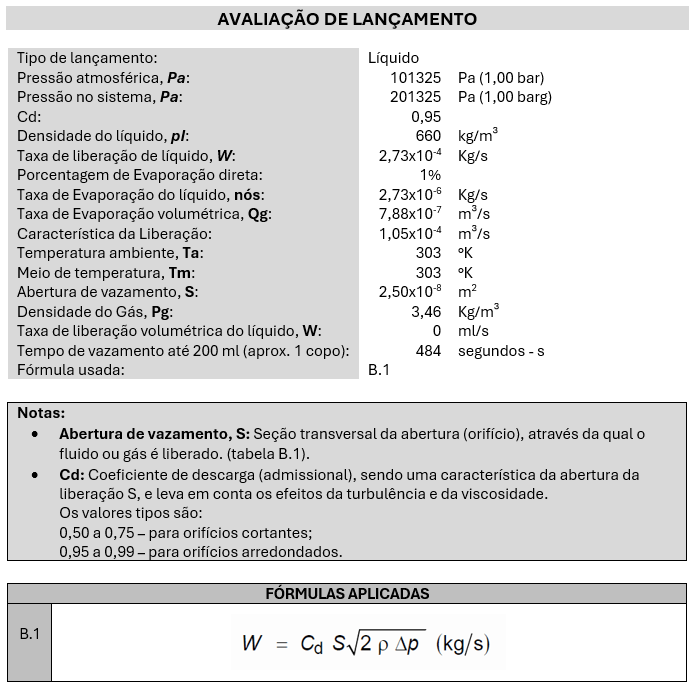

Uma boa ventilação pode diluir os vapores conforme apresentado na imagem a segir, oriunda de um memorial de cálculo.
4.3 – Técnicas de Enchimento Apropriadas: Minimizando a Turbulência
A forma como o líquido é transferido influencia diretamente a emissão de vapores. O enchimento por baixo (bottom loading) é a técnica preferencial:
-
Enchimento por Baixo (Bottom Loading): O produto é introduzido pela parte inferior do tanque/recipiente. Isso minimiza a turbulência, agitação e queda livre do líquido, reduzindo drasticamente a formação de névoas e a volatilização de vapores. É também mais seguro para o controle de eletricidade estática.
-
Controle de Velocidade de Enchimento: A velocidade excessiva de fluxo pode aumentar a turbulência e a formação de vapores. Limites de velocidade seguros devem ser estabelecidos e monitorados.
4.4 – Integridade de Selos e Gaxetas: A Batalha Contra Vazamentos Fugiitivos
A manutenção preventiva e a escolha de materiais adequados para selos, gaxetas, conexões e válvulas são cruciais para evitar as “emissões fugitivas” – pequenos vazamentos que, somados, podem ser significativos.
Neste tépico destaco a importancia do prontuário das instalações para a seção 20.6.1 (EM NEGRITO):
20.6.1 – O Prontuário da instalação deve ser organizado, mantido e atualizado pelo empregador e constituído pela seguinte documentação:
a) Projeto da Instalação;
b) Plano de Inspeção e Manutenção;
c) Análise de Riscos previstas no item 20.7.1;
d) Plano de prevenção e controle de vazamentos, derramamentos, incêndios e explosões e identificação das fontes de emissões fugitivas;
e) Plano de Resposta a Emergências.
ontrole da Geração, Acúmulo e Descarga de Eletricidade Estática: O Escudo Invisível Contra a Ignição
A eletricidade estática é uma das maiores ameaças ocultas em ambientes com inflamáveis, capaz de gerar faíscas invisíveis, mas poderosas. Seu controle é uma arte e uma ciência:
4.5 – Aterramento (Grounding) e Ligação Equipotencial (Bonding): A Santíssima Trindade da Dissipação Estática
-
Aterramento (Grounding): Conecta condutivamente um objeto (tanque, recipiente, equipamento) à terra. Isso permite que qualquer carga estática gerada seja dissipada com segurança para o solo, evitando seu acúmulo perigoso.
-
Ligação Equipotencial (Bonding): Conecta dois ou mais objetos metálicos entre si, garantindo que todos estejam no mesmo potencial elétrico. Isso elimina qualquer diferença de potencial que poderia causar uma faísca ao serem aproximados, especialmente durante a transferência de produto entre eles.
Exemplo Prático: Antes de iniciar a transferência de diesel de um tanque de armazenamento para um caminhão-tanque, o operador conecta um cabo de aterramento e ligação equipotencial do caminhão ao sistema de aterramento da instalação e ao tanque, garantindo que ambos os veículos e a estrutura estejam eletricamente “ligados” e aterrados antes que o líquido comece a fluir. Sensores de aterramento automatizados podem inclusive impedir o início do fluxo se a conexão não for validada.
4.6 – Utilização de Materiais Condutores e Dissipativos: Canais para a Carga
Mangueiras, bicos, tubulações e até mesmo o piso e o calçado dos operadores devem ser feitos de materiais que permitem a passagem segura de cargas elétricas.
-
Materiais Condutores: Permitem que a eletricidade estática flua livremente, sendo usados em partes que serão aterradas.
-
Materiais Dissipativos: Oferecem resistência controlada à corrente, permitindo que as cargas se dissipe mais lentamente, mas de forma segura, evitando choques ou faíscas.
4.7 – Controle da Velocidade de Fluxo e Tempo de Relaxamento: Gerenciando o Atrito
A velocidade do líquido nas tubulações e o tipo de material geram atrito, que por sua vez gera carga estática.
-
Velocidade Controlada: Limites de velocidade devem ser definidos e respeitados, especialmente na fase inicial do enchimento, para minimizar a geração de cargas.
-
Tempo de Relaxamento: Em algumas situações, após o enchimento, é necessário um “tempo de relaxamento” antes de desconectar mangueiras ou abrir o recipiente. Isso permite que as cargas estáticas geradas no líquido durante a transferência se dissipe completamente antes que qualquer fonte de ignição (como uma faísca de descarga) possa ocorrer.
5 – A Coluna Vertebral da Segurança: Documentação e Treinamento
A segurança com inflamáveis e combustíveis não se constrói apenas com equipamentos e normas, mas também com um robusto sistema de gestão da informação e capacitação humana.
5.1.1 – Prontuário da Instalação da NR-20: O Registro Vivo da Segurança
O prontuário da instalação é mais que um documento; é a memória técnica e operacional de todo o sistema de inflamáveis e combustíveis. Sua importância é:
-
Base Legal: Exigência legal da NR-20.
-
Fonte de Informação Centralizada: Deve conter todas as informações cruciais sobre a instalação: Projeto da instalação (layout, fluxogramas, especificações de equipamentos). Análise de Riscos (APR, HAZOP, LOPA, etc.). Plano de Inspeção e Manutenção. Procedimentos Operacionais. Plano de Resposta a Emergências. Certificados de treinamento dos trabalhadores. Documentação de segurança dos equipamentos (laudos, inspeções, calibrações). Registros de incidentes e acidentes.
-
Tomada de Decisão: Permite que gerentes, engenheiros, operadores e equipes de manutenção acessem rapidamente as informações necessárias para operar, inspecionar, manter e modificar a instalação de forma segura.
-
Auditoria e Fiscalização: Facilita a auditoria interna e externa, demonstrando a conformidade da empresa com a legislação e as melhores práticas.
5.1.2 – Documentação de Áreas Classificadas: O Mapa do Perigo Potencial
O estudo e a documentação das áreas classificadas (conforme NBR IEC 60079-10-1) são fundamentais porque:
-
Delimitação do Risco: Mapeia exatamente onde e com que probabilidade podem se formar atmosferas explosivas de gases, vapores ou poeiras combustíveis.
-
Especificação de Equipamentos: A classificação de uma área (Zona 0, 1, 2 para gases/vapores; Zona 20, 21, 22 para poeiras) determina o tipo e o nível de proteção que os equipamentos elétricos e não elétricos devem ter (equipamentos Ex), garantindo que não se tornem fontes de ignição.
-
Procedimentos Seguros: Informa sobre a necessidade de procedimentos especiais de trabalho (permissão de trabalho a quente, uso de ferramentas antichispa, etc.) nessas áreas.
-
Planejamento de Emergência: Contribui para o plano de resposta a emergências, indicando as áreas de maior risco.
5.1.3 – Registros de Aterramentos: A Segurança Invisível mas Essencial
Os registros de aterramento não são apenas um papel; são a evidência de que a infraestrutura de segurança elétrica está funcionando.
-
Evidência de Conformidade: Comprovam que as medições de resistência de aterramento são realizadas periodicamente e que os valores estão dentro dos limites estabelecidos pelas normas (como NBR 5410 e NBR 17505).
-
Rastreabilidade: Permitem acompanhar a evolução da qualidade do aterramento ao longo do tempo e identificar a necessidade de manutenção ou reforço da malha de aterramento.
-
Confiança na Segurança: Garantem que os sistemas de proteção contra eletricidade estática e descargas atmosféricas (SPDA) estão eficazes, permitindo a dissipação segura de cargas elétricas perigosas.
5.2 – Treinamentos: O Fator Humano da Prevenção
A capacitação é, talvez, o pilar mais dinâmico e crucial da segurança.
-
Conhecimento e Consciência: Assegura que todos os trabalhadores que lidam direta ou indiretamente com inflamáveis e combustíveis (operadores, mantenedores, supervisores, brigadistas, terceirizados) compreendam os riscos e saibam como agir de forma segura.
-
Níveis de Treinamento (NR-20): A NR-20 define diferentes níveis de treinamento (Básico, Intermediário, Avançado I e II, Específico), garantindo que a profundidade do conhecimento seja adequada à função e ao nível de exposição ao risco.
-
Cultura de Segurança: Treinamentos eficazes vão além da teoria, fomentando uma cultura proativa de segurança, onde cada um se sente responsável pela sua segurança e pela dos colegas. Simulações e exercícios práticos (como “planos de emergência”) são essenciais para solidificar esse conhecimento.
-
Resposta a Emergências: Garante que, em caso de incidente, as equipes saibam como reagir de forma coordenada e eficaz, minimizando danos e protegendo vidas.
6 – CONCLUSÃO
A Norma Regulamentadora NR 20 se estabelece como um dos mais cruciais diplomas legais para a indústria brasileira, transcendendo a sua função de mero conjunto de regras para se posicionar como um verdadeiro manual de sobrevivência e prosperidade em ambientes com inflamáveis e líquidos combustíveis. Sua importância é tridimensional e inegável: para as empresas, ela garante a continuidade dos negócios ao prevenir acidentes devastadores, protegendo ativos, reduzindo perdas financeiras e assegurando a conformidade legal. Para os colaboradores, a NR 20 é a promessa de um ambiente de trabalho mais seguro, saudável e digno, diminuindo drasticamente os riscos de lesões, doenças e fatalidades. E para o meio ambiente, ela é um escudo contra a contaminação, minimizando emissões e vazamentos que poderiam causar danos irreparáveis aos ecossistemas.
Nesse contexto abrangente, o item NR 20.5.6 emerge como um microcosmo da filosofia da norma, evidenciando a criticidade da prevenção em fases tão dinâmicas quanto a transferência e o enchimento de recipientes e tanques. A implementação sistemática de medidas preventivas detalhadas, desde sistemas avançados de captura e recuperação de vapores (SCRVs) e a fundamental utilização de válvulas corta-chamas, até o controle rigoroso da eletricidade estática através de aterramento e ligação equipotencial, não só garante a conformidade regulatória exigida por lei, mas também impulsiona um ambiente de trabalho intrinsecamente mais seguro, eficiente e sustentável. Os benefícios são tangíveis e mensuráveis: uma drástica redução de incidentes, economia de custos operacionais, melhoria significativa da reputação corporativa, aumento do bem-estar dos colaboradores e uma pegada ambiental mais leve. A segurança, portanto, deixa de ser vista como um custo e se consolida como um investimento estratégico, um verdadeiro pilar para o sucesso e a longevidade de qualquer empreendimento moderno.
