AUDITORIA PRÉ-NR 20

O MAPEAMENTO ESTRATÉGICO QUE TRANSFORMARÁ SUA GESTÃO DE INFLAMÁVEIS E COMBUSTÍVEIS – UM OLHAR TÉCNICO E MULTIDISCIPLINAR.



1 – INTRODUÇÃO

No intrincado ecossistema da indústria moderna, a gestão de substâncias inflamáveis e combustíveis transcende a mera aderência legal; ela se configura como a espinha dorsal da resiliência operacional, da integridade ambiental e da salvaguarda da vida humana. A Norma Regulamentadora 20 – Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis – é, sem dúvida, o norteador basilar no Brasil. Contudo, a maestria na segurança não se limita a um único diploma legal. Empresas visionárias compreendem que o verdadeiro diferencial reside na intersecção de normas nacionais e internacionais, e que a etapa mais estratégica para tal é uma auditoria pré-contratação para a elaboração do Prontuário da NR-20.

Iniciar a jornada de conformidade sem um diagnóstico preciso é análogo a projetar uma complexa estrutura de engenharia sem conhecer as propriedades do solo ou os pontos de tensão existentes. O resultado seria uma edificação vulnerável, carente de otimização e suscetível a colapsos. Da mesma forma, a construção do Prontuário da NR-20 exige um conhecimento forense da realidade da planta.

2 – O PRONTUÁRIO DA INSTALAÇÃO E SEUS REQUISITOS TÉCNICOS

O item 20.6 da NR-20 não é apenas uma lista de documentos; é um manual de operações essenciais para a segurança. O Prontuário da Instalação é a compilação orgânica de informações que atesta a maturidade da gestão de segurança de uma organização. Ele é um documento “vivo”, demandando organização, manutenção e atualização contínua. Vamos detalhar seus componentes com um viés mais técnico:

PROJETO DA INSTALAÇÃO:

• Detalhe Técnico: Engloba Diagramas de Tubulação e Instrumentação (P&IDs) atualizados, fluxogramas de processo, arranjos físicos (plantas baixa e corte), especificações de equipamentos (tanques, bombas, válvulas de segurança, sistemas de detecção), sistemas elétricos (classificação de áreas, malha de aterramento), sistemas de combate a incêndio (sprinklers, hidrantes, sistemas de espuma). Não se trata apenas do projeto original, mas das revisões e modificações implementadas ao longo do tempo (as-built).
• Exemplo de Não Conformidade: Um P&ID desatualizado que não reflete a instalação de uma nova linha de processo ou a remoção de um tanque de armazenamento, comprometendo a compreensão do fluxo de material e os pontos críticos de controle.

PLANO DE INSPEÇÃO E MANUTENÇÃO (PIM):

• Detalhe Técnico: Define a periodicidade, tipo e metodologia de inspeções (visuais, ultrassom, medição de espessura, testes hidrostáticos) para tanques, tubulações, válvulas, bombas e sistemas de segurança. Abrange também as rotinas de manutenção preventiva, preditiva e corretiva, com foco em itens críticos como válvulas de alívio de pressão (PSVs), sistemas de intertravamento de segurança (SIS) e detectores de gás.
• Exemplo de Não Conformidade: Ausência de registros de calibração periódica para válvulas de alívio de pressão de um tanque de GLP, ou inexistência de um cronograma de inspeção de integridade para a tubulação de transferência de combustível.

ANÁLISE DE RISCOS (AR):

• Detalhe Técnico: Vai além da simples identificação de perigos. Requer a aplicação de metodologias robustas como HAZOP (Hazard and Operability Study) para processos complexos, APR (Análise Preliminar de Riscos) para atividades específicas, FMEA (Failure Mode and Effects Analysis) para equipamentos, ou LOPA (Layer of Protection Analysis) para avaliar a suficiência das camadas de proteção. A AR deve quantificar ou qualificar os riscos, determinar suas probabilidades e severidades, e propor medidas de controle e mitigação. Para áreas classificadas, exige a identificação precisa das zonas de risco (0, 1, 2 para gases/vapores; 20, 21, 22 para poeiras combustíveis).
• Exemplo de Não Conformidade: A análise de risco existente para a área de descarga de inflamáveis é apenas qualitativa e genérica, sem abordar os cenários de falha específicos do sistema de bombeamento ou a interação com outras fontes de ignição nas proximidades. Ou, a classificação de áreas foi feita de forma superficial, sem considerar padrões como a NFPA 497.

PLANO DE PREVENÇÃO E CONTROLE DE VAZAMENTOS, DERRAMAMENTOS, INCÊNDIOS E EXPLOSÕES E IDENTIFICAÇÃO DAS FONTES DE EMISSÕES FUGITIVAS:

• Detalhe Técnico: Detalha as barreiras de segurança física (bacias de contenção secundária, selos de bomba, sistemas de detecção de vazamento), procedimentos operacionais de segurança (POS), permissões de trabalho (PT), bloqueio/etiquetagem (LOTO), sistemas de aterramento e equalização, e procedimentos para controle de fontes de ignição. Inclui também o inventário e controle de emissões fugitivas (componentes que podem vazar pequenas quantidades de produto para a atmosfera).
• Exemplo de Não Conformidade: Inexistência de bacias de contenção secundária adequadas para tanques de armazenamento de diesel, ou falha nos testes de integridade de sistemas de detecção de gás, que são cruciais para a prevenção.

PLANO DE RESPOSTA A EMERGÊNCIAS (PAE):

• Detalhe Técnico: Abrange cenários de acidentes (vazamentos, derramamentos, incêndios, explosões, contaminação), acionamento de equipes internas e externas (Corpo de Bombeiros, SAMU, Cetesb), rotas de fuga e pontos de encontro, responsabilidades claras para cada membro da equipe de emergência, equipamentos de proteção individual (EPIs) e coletiva (EPCs) específicos, simulados periódicos (com registros e lições aprendidas) e procedimentos de comunicação de crise.
• Exemplo de Não Conformidade: O Plano de Resposta a Emergências não foi testado com simulados nos últimos dois anos, e a equipe de brigada de incêndio não recebeu treinamento específico para cenários envolvendo inflamáveis de alta periculosidade.

A ausência ou deficiência em qualquer um desses componentes gera uma “não conformidade”, que exige um plano de ação corretiva e que pode escalar para penalidades regulatórias severas, além de expor a empresa a riscos catastróficos.

A auditoria-pré NR 20 irá diagnosticar e apresentar resultados precisos dando uma visão importante para a empresa, visando os próximos.

3 – APLICANDO A AUDITORIA PRÉ NR 20

A decisão de realizar uma Auditoria Pré-NR-20 é o primeiro passo de uma empresa que busca não apenas cumprir a legislação, mas reinventar o comum na sua gestão de segurança com inflamáveis e combustíveis. Este processo é uma metodologia estruturada que, ao ser aplicada corretamente, desvenda o panorama real da instalação, permitindo decisões estratégicas embasadas e a otimização de recursos.

A aplicação da auditoria não é um evento isolado, mas uma sequência de fases que exigem paciência e compreensão, além de uma profunda colaboração entre a equipe auditora (como a AMG – Consultoria e Treinamento) e as equipes internas da empresa.

Seu propósito primordial é focar no essencial: identificar de forma inequívoca as não conformidades e os pontos fortes. Isso permite à empresa ter um conhecimento preciso de seu ponto de partida. Sem essa clareza, a contratação de serviços de consultoria ou a alocação de recursos internos pode ser ineficiente, resultando em retrabalho, gastos desnecessários e, pior, a manutenção de riscos não identificados.

3.1 – Fase 1: Planejamento e Alinhamento Estratégico

Esta fase é crucial para focar no essencial e definir o propósito da auditoria.

• Reunião de Kick-off (Lançamento): O processo começa com um encontro entre a equipe de consultores e as lideranças da empresa (gerentes de operações, segurança, manutenção, engenharia). O objetivo é alinhar expectativas, entender o contexto específico da empresa, seus processos, a cultura de segurança existente e as áreas que utilizam inflamáveis e combustíveis. É aqui que se define o escopo da auditoria: será abrangente para toda a planta ou focada em unidades específicas de maior criticidade?
• Definição de Critérios e Escopo: Com base nos objetivos, são definidos os critérios de auditoria. Além da NR-20 em si, estabelece-se quais normas técnicas complementares (NBR 17505, NFPA 30/497, API 510/570/653, série IEC 60079, etc.) serão utilizadas como referência para uma avaliação mais aprofundada e alinhada às melhores práticas internacionais.
• Solicitação de Documentação Preliminar: A equipe auditora solicita os documentos iniciais que darão o primeiro panorama da situação, como projetos antigos, planos de emergência, relatórios de análises de risco anteriores, inventário de produtos químicos, etc.

3.2 – Fase 2: Imersão e Coleta de Dados Detalhada

Aqui, o lema é “aprofundar-se nos detalhes”, combinando a análise documental com a verificação de campo.

• Análise Documental Forense: Esta é a etapa em que os auditores, com sua expertise, mergulham nos documentos fornecidos pela empresa. Cada componente do Prontuário da Instalação da NR-20 é escrutinado: Projetos da Instalação: São os P&IDs (Diagramas de Tubulação e Instrumentação) atualizados? Os arranjos físicos, as especificações de equipamentos e a classificação de áreas (conforme NFPA 497 ou IEC 60079) refletem o as-built? Há registros de modificações? Planos de Inspeção e Manutenção (PIM): Existem cronogramas e registros de inspeção e manutenção preventiva para tanques, tubulações, válvulas de segurança, sistemas de intertravamento? As frequências e metodologias seguem padrões como API 653 para tanques ou NBRs específicas? Análises de Riscos (AR): Foram realizadas análises de risco utilizando metodologias adequadas (HAZOP, APR, FMEA, LOPA) para os processos existentes? Elas são detalhadas, contemplam os cenários de maior risco e as medidas de controle? A última revisão está atualizada? Planos de Prevenção e Controle: Existem procedimentos claros para o controle de vazamentos, derramamentos, incêndios e explosões? As fontes de ignição estão controladas? Os sistemas de contenção são adequados (NBR 17505)? Plano de Resposta a Emergências (PRE): O plano é abrangente para os cenários da instalação? Ele foi testado por meio de simulados? As equipes estão treinadas?
• Verificação em Campo (Walk-through): Paralelamente à análise documental, a equipe auditora realiza visitas às instalações. O objetivo é validar o que está no papel com a realidade física e operacional. Exemplo: Se os P&IDs indicam uma válvula específica, ela realmente existe no local e está na posição correta? Os sistemas de detecção de vazamento e incêndio estão visíveis, com manutenção aparente e em áreas classificadas conforme o projeto elétrico à prova de explosão? Há bacias de contenção adequadas e desobstruídas?
• Entrevistas e Engajamento da Equipe: Uma parte vital desta fase é a interação com os colaboradores de diferentes níveis e áreas (operadores, mantenedores, técnicos de segurança, engenheiros). Suas experiências diárias e conhecimento prático são fontes inestimáveis de informação, permitindo valorizar a experiência e a história da empresa. Eles podem revelar desvios operacionais não documentados, dificuldades na execução de procedimentos ou percepções sobre riscos não formalizados.

3.3 – Fase 3: Análise Crítica e Geração de Não Conformidades

Com todos os dados coletados, a equipe auditora inicia a etapa de síntese.

• Identificação de Lacunas e Desvios: Cada ponto de divergência entre o “deveria ser” (baseado na NR-20 e normas técnicas) e o “é” (realidade documental e operacional) é registrado como uma “não conformidade” ou “oportunidade de melhoria”.
• Classificação de Não Conformidades: As não conformidades são categorizadas por sua gravidade (maior, menor, observação) e seu impacto potencial na segurança, na conformidade legal e na continuidade operacional.
• Associação com Referências: Cada não conformidade é claramente vinculada ao item específico da NR-20 e às normas técnicas que a suportam, dando robustez à constatação.

3.3 – Fase 4: Elaboração do Relatório Estratégico

O resultado final da auditoria é um documento detalhado e acionável.

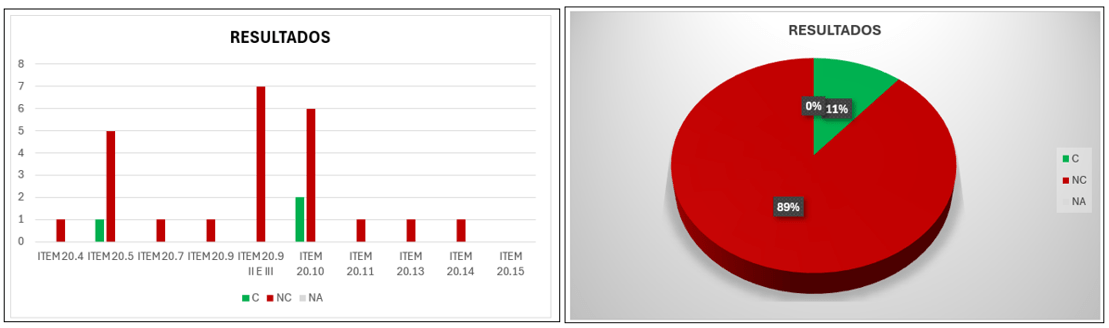

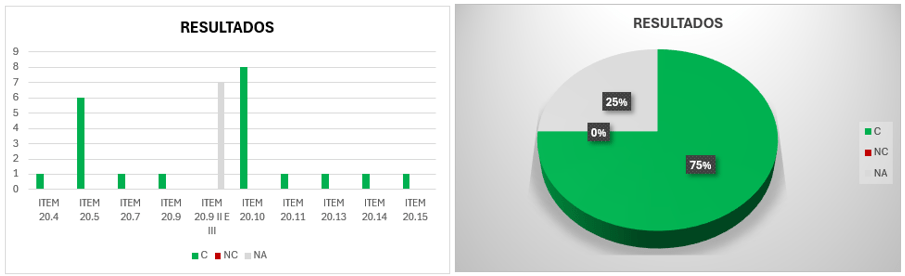

• Relatório de Auditoria: É um documento abrangente que consolida todas as descobertas. Ele inclui: Sumário Executivo com os pontos mais críticos. Metodologia utilizada. Apresentação detalhada de cada não conformidade, com sua respectiva evidência (documental ou fotográfica, quando pertinente) e a referência normativa. Priorização das não conformidades. Recomendações preliminares de ações corretivas, com foco em resultados concretos e mensuráveis. Por exemplo, em vez de apenas “adequar análise de risco”, a recomendação pode ser “conduzir estudo HAZOP para a Unidade X, conforme NBR 14605, abrangendo cenários de falha do sistema de bombeamento”.

3.4 – Fase 5: Apresentação e Definição do Plano de Ação

A culminação do processo é a discussão dos resultados e o planejamento do futuro.

• Feedback e Discussão: A equipe auditora da AMG apresenta o relatório à gerência da empresa. Este é um momento de diálogo construtivo, onde dúvidas são esclarecidas e o entendimento das não conformidades é solidificado.
• Definição de Próximos Passos: Com a clareza do diagnóstico, a empresa está em uma posição privilegiada para decidir o melhor caminho a seguir: Contratar uma consultoria para a elaboração do Prontuário, com um escopo de trabalho totalmente otimizado e focado nas lacunas identificadas. Ou, para não conformidades pontuais, desenvolver planos de ação internos, capacitando sua equipe e buscando apoio pontual de especialistas.

Ao aplicar a Auditoria Pré-NR-20, a empresa não apenas se antecipa a problemas regulatórios, mas pensa fora da caixa, utilizando o conhecimento gerado para construir uma gestão de segurança verdadeiramente robusta, eficiente e adaptada à sua realidade, pavimentando o caminho para a excelência operacional e a proteção de todos.

4 – BENEFÍCIOS DA AUDITORIA PRÉ NR 20

4.1 – Visão Clara e Detalhada: O Raio-X da Sua Conformidade

A auditoria fornece um diagnóstico preciso do status atual da sua documentação e processos em relação à NR-20 e normas técnicas correlatas (ABNT, NFPA, API, IEC). Ela identifica quais documentos estão em dia, quais precisam de ajustes e quais estão ausentes. Você descobre exatamente onde estão as “não conformidades” antes que um fiscal o faça.

• Exemplo: A auditoria pode revelar que o “Projeto da Instalação” (NR-20, item 20.6.1 ‘a’) está 80% atualizado, necessitando apenas de adequações pontuais, e não de ser refeito do zero.

4.2 – Otimização Drástica de Custos: Investir Onde Realmente Importa

Ao ter o diagnóstico em mãos, você evita gastos desnecessários com serviços de consultoria para desenvolver o que já existe ou está parcialmente pronto. O escopo da consultoria se torna cirúrgico, focado apenas nas lacunas reais e mais críticas. Isso se traduz em uma economia substancial no valor do projeto de adequação.

• Exemplo: Se a “Análise de Riscos” (NR-20, item 20.6.1 ‘c’) precisa apenas de uma revisão de metodologia para incorporar um HAZOP para um novo processo, a consultoria pode ser contratada especificamente para essa tarefa, e não para elaborar todas as análises de risco do zero.

4.3 – Tomada de Decisão Estratégica e Empoderada: O Poder do Conhecimento

Com os resultados da auditoria, sua equipe têm a clareza necessária para tomar a melhor decisão para a empresa. É o mapa que indica o caminho mais eficiente. A empresa pode optar por: Contratar uma consultoria para a elaboração completa do Prontuário, mas com um escopo otimizado e focado nas deficiências mapeadas. Desenvolver internamente, com apoio pontual, os documentos específicos que geraram “não conformidades”, capacitando sua equipe e fortalecendo o conhecimento interno.

• Exemplo: A auditoria aponta que os Planos de Inspeção e Manutenção (PIM) estão desatualizados. A empresa pode decidir treinar a equipe de manutenção para atualizar esses planos internamente, buscando apenas uma validação externa, economizando recursos e fortalecendo a equipe.

4.4 – Mitigação Proativa de Riscos: Segurança em Primeiro Lugar

A auditoria identifica vulnerabilidades e potenciais riscos antes que eles se materializem em acidentes, multas ou interdições. Ao detectar falhas em sistemas de prevenção ou no plano de resposta a emergências, a empresa pode agir preventivamente, salvaguardando vidas, o meio ambiente e o patrimônio.

• Exemplo: A auditoria pode identificar que os testes periódicos de válvulas de alívio de pressão (PSVs) não estão sendo realizados conforme as melhores práticas da API 510, um risco crítico que, se corrigido, pode evitar uma falha catastrófica.

4.5 – Fortalecimento da Cultura de Segurança: Envolvimento e Conscientização

O processo de auditoria, ao envolver diversas áreas da empresa, eleva o nível de conscientização sobre a importância da NR-20 e das boas práticas de segurança. É uma oportunidade de aprendizado e de engajamento de todos os colaboradores na construção de um ambiente de trabalho mais seguro.

Por fim,

a Auditoria Pré-NR-20 é a materialização do conceito de “reinventar o comum” na gestão de segurança. Ela transforma um processo que poderia ser dispendioso e incerto em uma jornada planejada, eficiente e com resultados tangíveis.

5 – CONCLUSÃO

Ao longo deste artigo, aprofundamos nos detalhes de um tema vital: a gestão de segurança com inflamáveis e combustíveis, regida pela indispensável NR-20 e suas intrínsecas exigências de um Prontuário da Instalação robusto. Demonstramos que a conformidade, por si só, é apenas o ponto de partida; a verdadeira excelência reside na integração de normas técnicas nacionais e internacionais, e na capacidade de pensar fora da caixa para ir além do básico.

A Auditoria Pré-NR-20 emerge, portanto, não como uma etapa burocrática, mas como a pedra angular de uma gestão de segurança inteligente e proativa. Vimos que ela proporciona um raio-x preciso do status atual da sua organização, revelando não apenas as não conformidades regulatórias, mas também as oportunidades de otimização operacional e de mitigação de riscos baseadas nas melhores práticas mundiais.

Os benefícios são claros e mensuráveis: desde a otimização drástica de custos, que direciona o investimento apenas para as lacunas reais, até a tomada de decisão estratégica e empoderada, que permite à sua equipe escolher o caminho mais eficiente para a adequação. Mais do que isso, a auditoria atua como um poderoso mecanismo de mitigação proativa de riscos, salvaguardando vidas, o patrimônio e a reputação da empresa, e culmina no fortalecimento da cultura de segurança, engajando todos os colaboradores na construção de um ambiente de trabalho mais seguro e consciente.

Para o Alex, Diretor Técnico da AMG – Consultoria e Treinamento, e para a sua empresa, oferecer e aplicar essa Auditoria Pré-NR-20 não é apenas um serviço; é uma declaração de valor. É a demonstração prática de como valorizar a experiência e a história de cada cliente, compreendendo suas particularidades para oferecer soluções cirúrgicas. É a garantia de que cada passo em direção à conformidade será guiado por um conhecimento aprofundado e com o foco inabalável em priorizar resultados concretos e mensuráveis.

Em um cenário onde a segurança é um diferencial competitivo e a excelência operacional é um imperativo, a Auditoria Pré-NR-20 é o investimento que transforma incertezas em clareza, riscos em resiliência e conformidade em um verdadeiro patamar de segurança de classe mundial. É hora de reinventar o comum e elevar a gestão de inflamáveis e combustíveis ao próximo nível.
