O ESTUDO DE CLASSIFICAÇÃO DE ÁREA DE R$ 100 MIL QUE ESTÁ TE CUSTANDO R$ 24 MILHÕES À SUA EMPRESA COM FALSA SEGURANCA E CORRENDO RISCOS

julho 19, 2026

1. INTRODUÇÃO

A classificação de áreas é um dos pilares da segurança industrial em instalações que processam, armazenam ou manipulam substâncias inflamáveis. No Brasil, as normas regulamentadoras NR-10 e NR-20 estabelecem as diretrizes para que esses estudos sejam conduzidos, cada qual sob sua ótica específica. No entanto, a prática revela um problema estrutural que compromete a eficácia de todo o sistema de segurança: o estudo de áreas classificadas, quando solicitado, parte quase sempre de um viés elétrico, orientado pela NR-10, e raramente considera a causa raiz do fenômeno que se pretende controlar — a presença do inflamável.

Esse equívoco tem origem na própria cultura organizacional das empresas. O departamento de manutenção, ao identificar a necessidade de instalar ou substituir equipamentos elétricos em áreas com potencial presença de gases ou vapores combustíveis, solicita um estudo de classificação de áreas. O problema é que esse pedido já nasce contaminado por uma visão limitada: a de que o estudo serve apenas para determinar qual equipamento elétrico pode ser instalado em cada zona. A NR-10, nesse contexto, é citada como a justificativa técnica, mas seu escopo é restrito aos equipamentos elétricos para atmosferas explosivas.

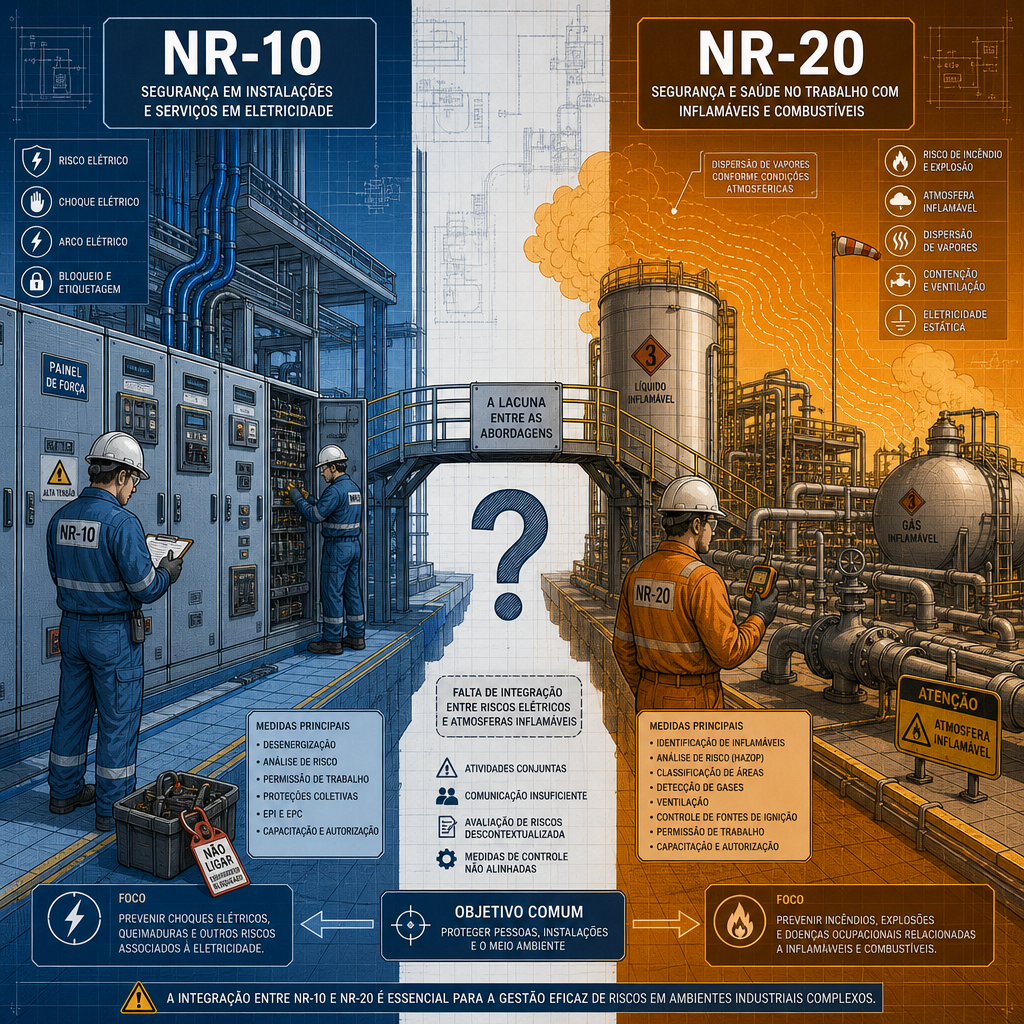

A NR-20, por sua vez, também exige a classificação de áreas, mas sob a perspectiva dos inflamáveis, líquidos e gases combustíveis que são a verdadeira origem do risco. Embora a norma trate da necessidade de delimitar as zonas classificadas, na prática as empresas e consultorias acabam reduzindo o problema a uma questão de seleção de equipamentos elétricos certificados. O resultado é um estudo que atende burocraticamente às exigências normativas, mas que falha em atacar a raiz do problema.

A consequência mais imediata desse desvio de foco é o superdimensionamento das zonas classificadas. Quando o estudo parte exclusivamente da proteção elétrica, as fontes de emissão são avaliadas sob critérios conservadores que tendem a ampliar artificialmente os limites das zonas. Uma fonte que, tecnicamente, geraria uma zona de 1 metro de raio passa a ser classificada com 2 ou 3 metros, inflando desnecessariamente a área classificada da instalação.

Esse superdimensionamento tem um impacto financeiro brutal. Equipamentos elétricos certificados para áreas classificadas (Ex d, Ex e, Ex i, entre outros) custam significativamente mais que seus equivalentes convencionais. Quando todo o perímetro de uma zona é expandido, centenas de itens, motores, sensores, painéis, luminárias, precisam ser substituídos ou adequados. Não é incomum que as não conformidades identificadas em um estudo mal direcionado resultem em planos de ação da ordem de R$ 10 milhões, R$ 20 milhões ou até R$ 30 milhões.

O paradoxo é que, mesmo com todo esse investimento, a segurança real não é alcançada. O que se cria é uma falsa sensação de proteção: a empresa acredita que, por ter equipamentos certificados instalados nas zonas classificadas, seu processo está seguro. No entanto, a verdadeira causa da atmosfera explosiva, a emissão não controlada de inflamáveis, permanece intacta. O estudo que deveria orientar a mitigação do risco na fonte acaba servindo apenas para justificar uma lista de compras de equipamentos caros.

2. A ORIGEM DO PROBLEMA!

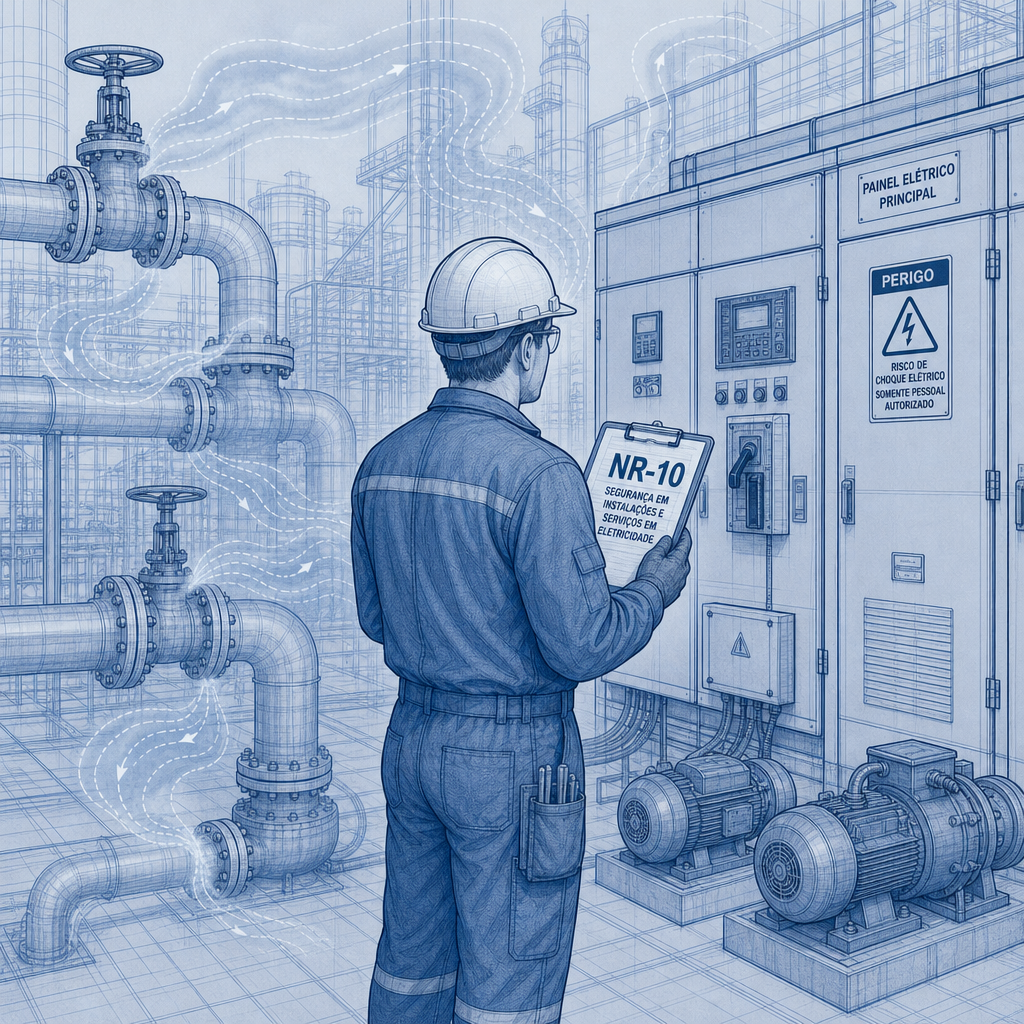

O PEDIDO DE ESTUDOS BASEADOS NA NR – 10

O processo de classificação de áreas raramente começa por uma iniciativa de engenharia de segurança de processo. Na grande maioria dos casos, o estudo é solicitado pelo departamento de manutenção elétrica. Esse departamento está lidando com problemas concretos: motores que precisam ser substituídos, painéis elétricos que não atendem mais às necessidades operacionais, sensores que precisam ser instalados. A pergunta que fazem é simples e direta: “Em qual zona este equipamento está localizado?”

Essa pergunta, embora legítima no contexto da manutenção, carrega implícita a premissa de que o estudo de classificação de áreas é um instrumento a serviço da especificação de equipamentos elétricos. O profissional de manutenção não está preocupado com a dinâmica da dispersão de vapores, com as taxas de emissão das fontes ou com as condições de ventilação do ambiente. Ele quer um mapa que indique onde pode instalar cada tipo de equipamento. A NR-10, nesse cenário, é a referência natural, pois é a norma que trata da segurança em instalações elétricas.

O problema é que a NR-10, em seu item 10.8.8, aborda a classificação de áreas de forma específica: “As instalações elétricas em locais classificados devem atender aos requisitos das normas técnicas oficiais.” Isso significa que a norma se preocupa com o comportamento dos equipamentos elétricos diante da atmosfera explosiva, e não com a gênese dessa atmosfera. Quando o estudo é encomendado por essa perspectiva, todo o trabalho de classificação é orientado para atender a esse fim.

A consequência é que as fontes de emissão de inflamáveis, (flanges, válvulas, selos de bombas, respiros, drenos, entre outros), são analisadas sob o prisma da proteção elétrica, e não sob o prisma da prevenção de vazamentos. A pergunta fundamental, “Como evitar que o inflamável entre em contato com a fonte de ignição?” é substituída por uma pergunta derivada: “Qual equipamento elétrico pode operar nesse ambiente sem se tornar uma fonte de ignição?”

Essa inversão de prioridades tem implicações profundas. Quando o foco está no equipamento elétrico, o estudo de classificação de áreas se torna um exercício de engenharia de especificação, e não de engenharia de segurança. As recomendações resultantes são predominantemente corretivas: substitua este motor, troque esta luminária, instale selos à prova de explosão neste conduíte. Raramente se propõe ações preventivas, como a redução da taxa de emissão nas fontes, o aprimoramento da ventilação ou a alteração do layout do processo.

Além disso, o profissional ou consultoria que realiza o estudo sabendo que ele será usado exclusivamente para adequação elétrica tende a adotar critérios conservadores. Se a dúvida sobre o limite de uma zona existe, o caminho mais seguro, do ponto de vista da responsabilidade técnica, é ampliá-lo. Ninguém quer ser responsabilizado por ter definido uma zona menor que a necessária, colocando em risco equipamentos e pessoas. O resultado é um estudo que, em vez de representar a realidade da instalação, representa uma versão hiperdimensionada e conservadora dela.

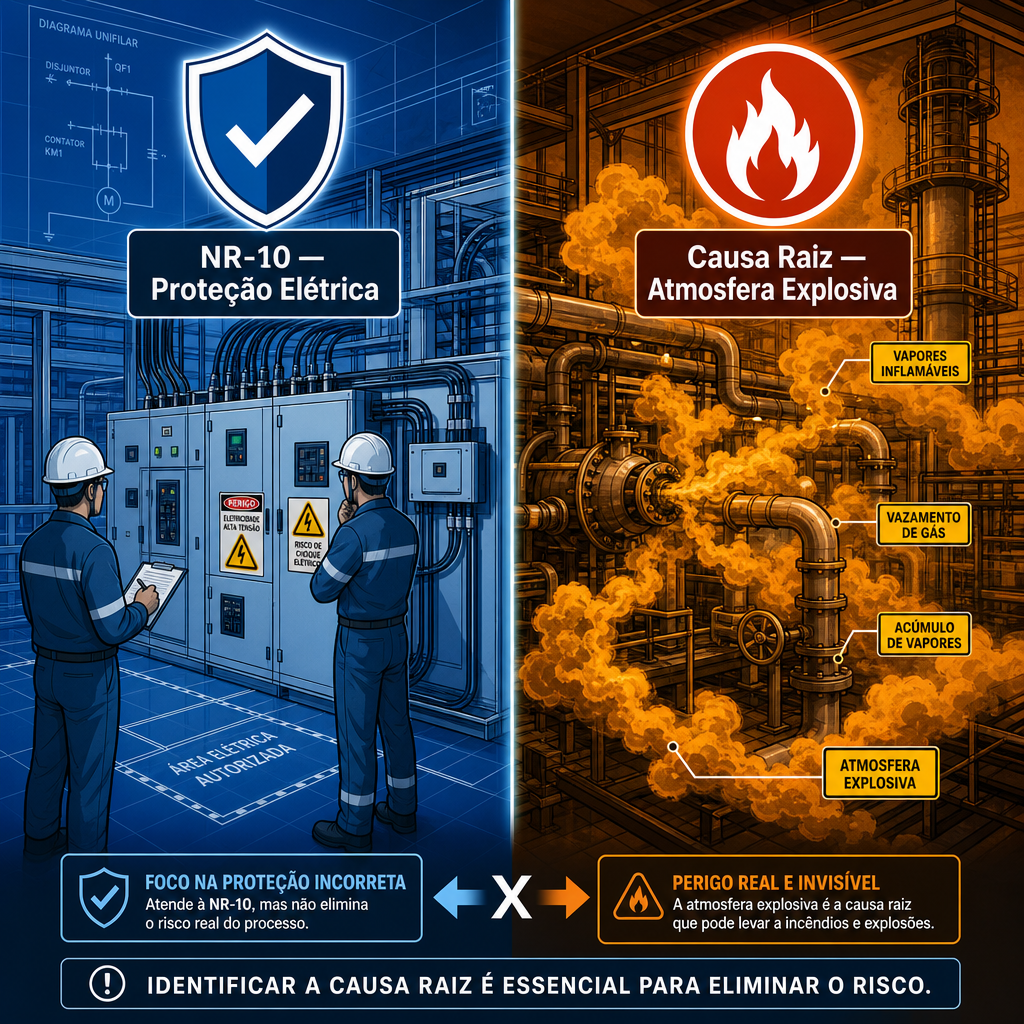

2.1 O ESCOPO LIMITADO DA NR – 10 E O FOCO NOS EQUIPAMENTOS ELÉTRICOS

A NR-10 é uma norma abrangente quando se trata de segurança em instalações elétricas. Seus requisitos cobrem desde a concepção dos projetos até a manutenção e as operações de rotina. No entanto, quando o assunto é atmosfera explosiva, a norma adota uma postura essencialmente referencial: ela remete às normas técnicas oficiais, no caso, a ABNT NBR IEC 60079-10-1, para a classificação de áreas, e à ABNT NBR IEC 60079-14 para a seleção e instalação de equipamentos elétricos.

Esse caráter referencial faz com que a NR-10 trate a atmosfera explosiva como uma condição ambiental predeterminada, que deve ser conhecida para que se possa selecionar o equipamento elétrico adequado. A norma não estabelece critérios para a prevenção da formação da atmosfera explosiva, essa não é sua finalidade. Ela parte do pressuposto de que a atmosfera explosiva existe ou pode existir, e estabelece como os equipamentos elétricos devem ser projetados e instalados para não se tornarem fontes de ignição.

O problema prático é que, ao ser usada como justificativa para o estudo de classificação de áreas, a NR-10 indiretamente limita o alcance desse estudo. O profissional que realiza o trabalho orientado pela NR-10 tende a concentrar seus esforços na identificação das fontes de emissão que são relevantes para a segurança elétrica, deixando em segundo plano as fontes que, embora relevantes para a segurança de processo, não impactam diretamente a seleção de equipamentos elétricos.

Isso cria uma distorção importante. Uma pequena emissão fugitiva em uma válvula pode ser irrelevante para a classificação de áreas se estiver localizada em uma área bem ventilada, mas pode representar um risco significativo de inflamabilidade se estiver próxima a uma fonte de ignição não elétrica, como uma superfície quente ou uma chama piloto. O estudo orientado pela NR-10 pode subestimar esse risco, simplesmente porque seu foco está na proteção do equipamento elétrico, e não na proteção da instalação como um todo.

Outro aspecto crítico é que a NR-10 não estabelece critérios para a quantificação da frequência e duração da presença da atmosfera explosiva. Esses critérios, que definem se uma área são as Zona (0, 1 e 2 para gases, vapores e névoas), e (20, 21 e 22 para poeiras e fibras), são extraídos da norma técnica internacional. No entanto, a aplicação desses critérios depende de dados de engenharia que a NR-10 não exige que sejam levantados: taxas de emissão, condições de ventilação, dispersão de gases, entre outros.

Quando o estudo é contratado exclusivamente para atender à NR-10, há uma tendência natural de simplificar a coleta desses dados. Afinal, a consultoria sabe que o cliente, o departamento de manutenção, não está interessado em um detalhamento da dinâmica dos fluidos no ambiente. O cliente quer um mapa de zonas, e quer rápido. A simplificação excessiva, no entanto, leva a erros de classificação, que podem ser tanto conservadores (zonas maiores que o necessário) quanto permissivos (zonas menores que o seguro).

A NR-10 também não aborda a questão da manutenção da integridade das fontes de emissão. Ela não exige que a empresa tenha um programa de detecção e reparo de vazamentos (LDAR — Leak Detection and Repair), não estabelece critérios para a substituição de selos mecânicos e gaxetas, e não trata da frequência mínima de inspeção em flanges e válvulas. Tudo isso fica fora do escopo de um estudo contratado para atender exclusivamente aos requisitos elétricos da norma.

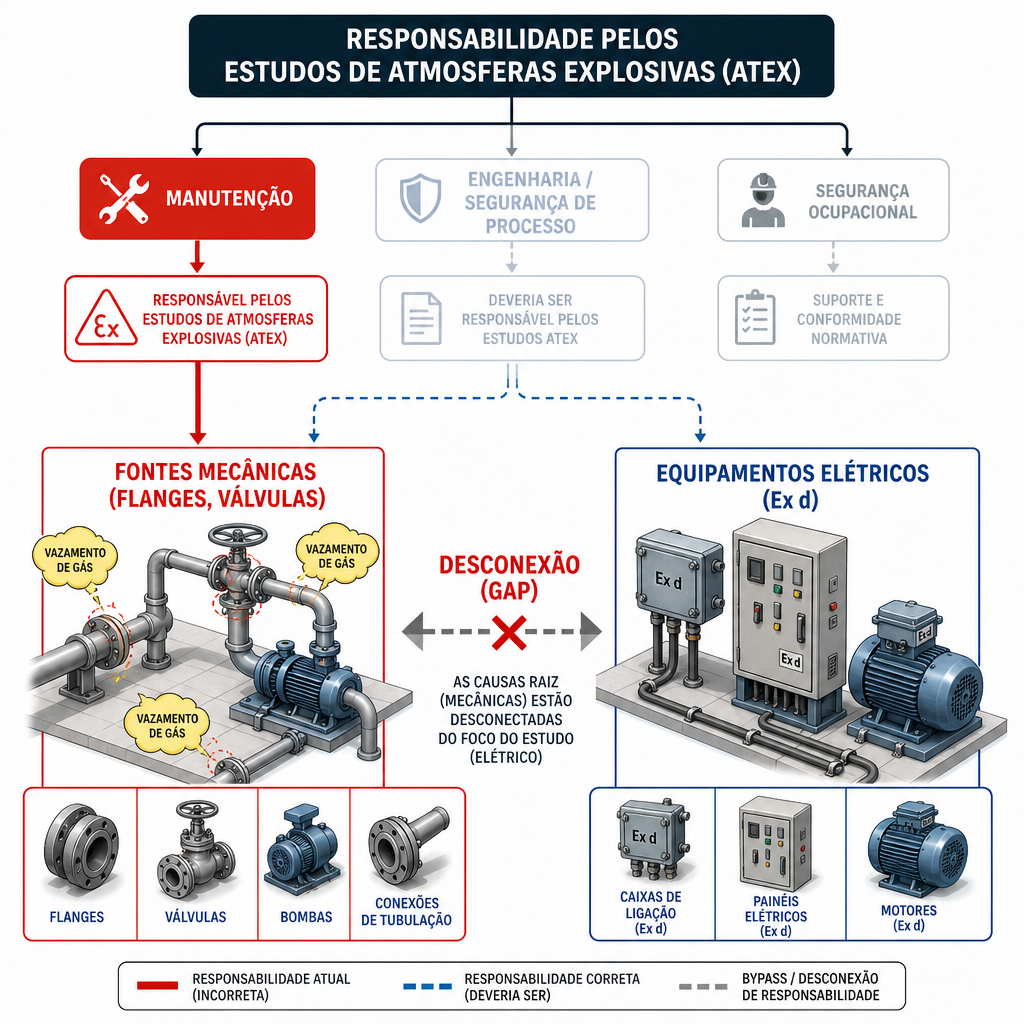

2.2 A TRANSFERÊNCIA DE RESPONSABILIDADE DA MANUTENÇÃO

O fato de o estudo de classificação de áreas ser solicitado pelo departamento de manutenção revela um problema organizacional mais profundo. Em uma estrutura industrial ideal, a responsabilidade pelo gerenciamento de atmosferas explosivas deveria estar centralizada em uma função dedicada à segurança de processo ou à engenharia de integridade. No entanto, na prática, essa função raramente existe nas empresas brasileiras, e o tema acaba sendo atribuído à manutenção por exclusão.

A manutenção recebe essa responsabilidade não por escolha, mas porque é o departamento que lida diretamente com os equipamentos elétricos instalados na planta. Quando um motor queima e precisa ser substituído, ou quando uma nova esteira é instalada, a manutenção precisa saber qual equipamento colocar no local. A classificação de áreas, para eles, é uma informação técnica necessária para a execução do seu trabalho, não é um fim em si mesma.

Essa transferência de responsabilidade tem um efeito colateral perigoso: a segurança de processo deixa de ser tratada como um tema multidisciplinar e passa a ser vista como um problema elétrico. As áreas de operação, produção, segurança do trabalho e engenharia de processo são alijadas do processo de classificação, e o estudo se torna um documento técnico de uso restrito da manutenção.

O profissional de manutenção, por sua formação e experiência, não tem a visão holística necessária para avaliar todos os aspectos que envolvem a formação de uma atmosfera explosiva. Ele conhece bem os equipamentos elétricos e as normas de instalação, mas não domina os fundamentos da engenharia de processo, propriedades dos fluidos, dinâmica de dispersão, taxas de emissão, ventilação natural e forçada. A classificação de áreas, quando conduzida por essa perspectiva, perde em profundidade técnica.

Além disso, a manutenção opera sob pressão por resultados imediatos. Uma parada de produção para substituição de um equipamento não pode esperar meses por um estudo detalhado de classificação de áreas. A consequência é que a consultoria contratada para realizar o estudo é pressionada a entregar resultados rápidos, muitas vezes com base em premissas genéricas, em vez de dados reais de campo.

Esse ambiente de pressão e falta de escopo adequado alimenta o ciclo vicioso: a manutenção contrata o estudo com base na NR-10, a consultoria entrega um estudo focado em equipamentos elétricos, o estudo superdimensiona as zonas, a manutenção lista as não conformidades, a empresa gasta milhões em adequações, e a causa raiz da atmosfera explosiva, o vazamento de inflamáveis, permanece exatamente onde estava.

3. A NR-20

A NR-20 é a norma regulamentadora que trata especificamente da segurança no trabalho com inflamáveis. Diferentemente da NR-10, seu objeto não é o equipamento elétrico, mas a substância inflamável em si, seus riscos, suas propriedades e as medidas de controle necessárias para evitar acidentes. A norma estabelece requisitos para armazenamento, manipulação, transferência, processamento e transporte de líquidos e gases combustíveis.

No que tange à classificação de áreas, a NR-20 é clara: o estudo deve considerar as características dos inflamáveis presentes, as condições de operação, a ventilação do ambiente e as fontes de emissão. A norma também exige que o estudo seja documentado e que as zonas classificadas sejam representadas em plantas e croquis atualizados. O objetivo é que a classificação sirva de base para todas as decisões de segurança na instalação, não apenas para a seleção de equipamentos elétricos.

No entanto, na prática, a NR-20 acaba sendo tratada como complemento da NR-10 no que se refere à classificação de áreas. Muitas empresas solicitam o estudo mencionando ambas as normas, mas com o mesmo viés elétrico. A consultoria contratada recebe o briefing de que o estudo deve atender tanto à NR-10 quanto à NR-20, mas o prazo, o orçamento e o escopo continuam orientados pela visão da manutenção.

O resultado é que a NR-20 é cumprida apenas burocraticamente. O estudo que ela exige, um estudo que considere os inflamáveis como elemento central, é substituído por um estudo que as trata como coadjuvantes. As propriedades dos fluidos (ponto de fulgor, limite inferior de explosividade, densidade relativa do vapor) são listadas em uma tabela no relatório, mas não são efetivamente utilizadas para determinar os limites das zonas ou as medidas de prevenção.

A grande contribuição da NR-20 para a classificação de áreas deveria ser a introdução de uma visão de processo, ou seja, a compreensão de que a atmosfera explosiva é uma consequência da perda de contenção do inflamável, e não uma condição ambiental pré-existente. Sob essa ótica, o combate à atmosfera explosiva deve começar pela contenção do inflamável, e não pela blindagem dos equipamentos elétricos.

A NR-20 também exige que a documentação da classificação de áreas seja integrada ao plano de emergência e ao programa de treinamento da instalação. Isso significa que os trabalhadores devem conhecer as zonas classificadas e os riscos associados, e que a resposta a emergências deve considerar a possibilidade de formação de atmosferas explosivas. Quando o estudo é feito apenas para a NR-10, esse componente humano e operacional é ignorado.

3.1 AS EXIGÊNCIAS DA NR-20 E O CICLO VICIOSO DA ABORDAGEM ELÉTRICA

A NR-20 estabelece que a classificação de áreas deve ser realizada “com base nas características dos inflamáveis, nas condições de operação e na ventilação do ambiente”. Este enunciado, embora tecnicamente correto, é genérico o suficiente para que empresas e consultorias o interpretem de forma restritiva, limitando sua aplicação àquilo que já faziam para atender à NR-10.

O item 20.5.2 (alínea f “identificação das áreas classificadas da instalação, para efeito de especificação dos equipamentos e instalações elétricas.”…), da NR-20, por exemplo, exige que as instalações elétricas em áreas classificadas atendam aos requisitos das normas técnicas oficiais. Este item cria uma interseção direta com a NR-10, fazendo com que, na prática, muitos profissionais tratem a classificação de áreas como um requisito que se esgota no âmbito elétrico. A NR-20 perde, assim, sua potência como norma de segurança de processo.

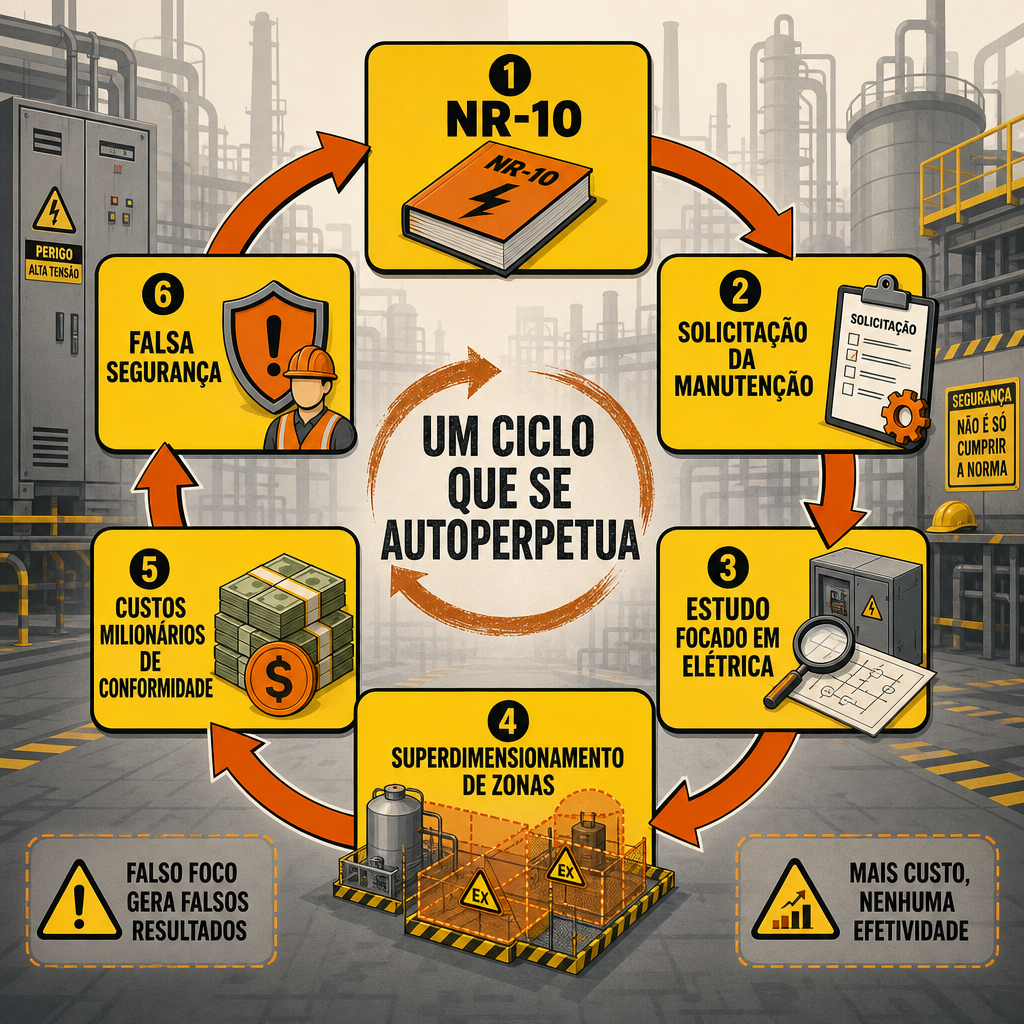

O ciclo vicioso se estabelece da seguinte forma: a NR-10 é citada como justificativa para a classificação de áreas; a NR-20 é citada como reforço normativo; mas ambas são interpretadas sob a mesma ótica elétrica. A consultoria entrega um estudo que atende nominalmente às duas normas, mas que na prática é um estudo de classificação para seleção de equipamentos elétricos. O cliente recebe o documento, verifica que as normas foram citadas, e o dá por satisfatório.

A verdadeira exigência da NR-20, que as áreas classificadas sejam objeto de um programa de gestão de riscos que inclua treinamento, manutenção, inspeção e resposta a emergências, raramente é atendida. O estudo de classificação de áreas, que deveria ser o ponto de partida desse programa, acaba sendo o ponto de chegada. “Temos o estudo de classificação de áreas”, diz a empresa, “portanto, estamos em conformidade com a NR-20.”

O que a empresa não percebe é que o estudo, da forma como foi conduzido, não serve para os fins que a NR-20 exige. O mapa de zonas não é utilizado para orientar os operadores sobre os riscos de cada área; as fontes de emissão não são monitoradas; os limites das zonas não são revisados quando há alterações no processo; e a relação entre a classificação de áreas e o plano de emergência é puramente formal.

Esse ciclo se retroalimenta porque o mercado de consultorias, em grande parte, também opera dentro dessa lógica. As empresas que contratam estudos de classificação de áreas não têm, em sua maioria, a capacitação técnica para avaliar a qualidade do trabalho que recebem. Elas se baseiam em critérios formais, a norma foi citada? O mapa foi entregue? As zonas estão coloridas? e não em critérios técnicos de qualidade e adequação.

O resultado é um mercado em que estudos superficiais e genéricos são aceitos como tecnicamente válidos, e em que as consultorias que tentam fazer um trabalho mais aprofundado, investigando a fundo as fontes de emissão, modelando a dispersão, analisando a ventilação, perdem contratos para concorrentes que entregam mais rápido e mais barato. A abordagem elétrica superficial vence, não por ser tecnicamente superior, mas por ser comercialmente mais competitiva.

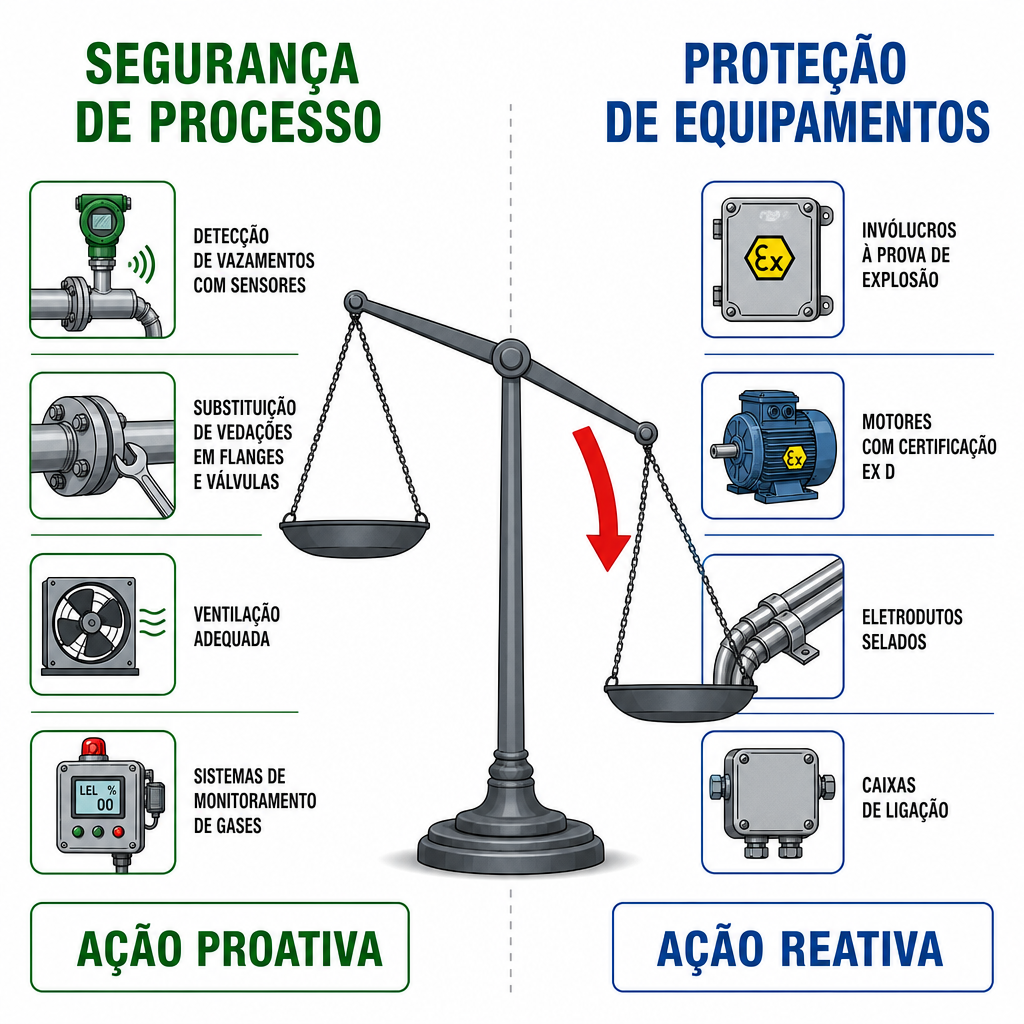

3.2 O CONFLITO ENTRE A SEGURANÇA DE PROCESSO E PROTEÇÃO DE EQUIPAMENTOS

Existe um conflito fundamental entre a abordagem da segurança de processo, que visa prevenir a formação da atmosfera explosiva, e a abordagem da proteção de equipamentos, que visa tolerar a atmosfera explosiva sem que ela seja ignitada. Esse conflito raramente é reconhecido nos estudos de classificação de áreas conduzidos no Brasil, mas é central para entender por que os resultados são insatisfatórios.

A segurança de processo parte do princípio de que a melhor forma de evitar uma explosão é impedir que o inflamável seja liberado no ambiente. Isso se faz com projetos robustos de contenção, com materiais adequados, com manutenção preventiva de selos e gaxetas, com sistemas de ventilação eficientes, com detecção de vazamentos e com procedimentos operacionais rigorosos. Nessa abordagem, o equipamento elétrico certificado é a última barreira, e não a primeira.

A proteção de equipamentos, por outro lado, parte do pressuposto de que a atmosfera explosiva pode se formar, e que o equipamento elétrico deve ser capaz de operar sem se tornar uma fonte de ignição. Essa abordagem é necessária e legítima, equipamentos elétricos em áreas classificadas devem, de fato, ser certificados, mas ela não pode substituir a abordagem de segurança de processo. Ela é complementar.

Quando o estudo de classificação de áreas é orientado exclusivamente pela proteção de equipamentos, perde-se a oportunidade de identificar e mitigar as causas raiz da atmosfera explosiva. As fontes de emissão são classificadas, mas não são tratadas. Os vazamentos são mapeados, mas não são reparados. As zonas são delimitadas, mas não são reduzidas.

Um estudo bem conduzido, por outro lado, deveria gerar recomendações tanto para a segurança de processo quanto para a proteção de equipamentos. Do lado da segurança de processo, as recomendações incluiriam: redução das taxas de emissão nas fontes existentes, substituição de selos mecânicos por sistemas de duplo selo, implementação de programa de detecção e reparo de vazamentos, melhoria da ventilação natural ou forçada, e alteração de layout para afastar fontes de emissão de fontes de ignição.

Do lado da proteção de equipamentos, as recomendações incluiriam: substituição de equipamentos elétricos não certificados por modelos adequados para a zona classificada, instalação de proteção contra sobretensões, aterramento e equalização de potenciais, e sistemas de desligamento automático. Essa segunda lista é a que tipicamente domina os relatórios de classificação de áreas, enquanto a primeira, a que atacaria a causa raiz, é negligenciada.

O conflito, portanto, não é entre as normas, mas entre as abordagens que elas representam. A NR-10 representa a proteção de equipamentos; a NR-20 deveria representar a segurança de processo. Quando a NR-20 é interpretada sob a ótica elétrica, perde-se sua contribuição original e aprofunda-se o desequilíbrio entre as duas abordagens.

4. AS CONSEQUÊNCIAS DE UM ESTUDO MAL DIRECIONADO

As consequências de um estudo de classificação de áreas conduzido sob o viés exclusivamente elétrico vão muito além de um relatório técnico inadequado. Elas se manifestam em decisões de investimento, em riscos operacionais e, em última análise, na integridade física das instalações e das pessoas que nelas trabalham.

A primeira e mais imediata consequência é o superdimensionamento das zonas classificadas. Quando o estudo não se baseia em dados concretos de emissão, ventilação e dispersão, os critérios adotados tendem a ser conservadores. As zonas são ampliadas muito além do que seria tecnicamente justificável, criando um passivo de adequação que pode inviabilizar economicamente a operação.

A segunda consequência é a criação de uma falsa sensação de segurança. Quando a empresa investe milhões em equipamentos certificados e acredita que, com isso, resolveu o problema da atmosfera explosiva, ela relaxa em outras frentes de segurança. A manutenção de fontes de emissão perde prioridade, o monitoramento de vazamentos é negligenciado, e a ventilação não é avaliada criticamente.

A terceira consequência é o custo financeiro. Equipamentos elétricos certificados para áreas classificadas custam de 3 a 10 vezes mais que equipamentos convencionais. Quando as zonas são superdimensionadas, centenas de equipamentos precisam ser substituídos, gerando planos de investimento da ordem de dezenas de milhões de reais.

A quarta consequência é operacional. Equipamentos certificados são mais pesados, maiores e mais difíceis de manter. Uma luminária à prova de explosão pesa várias vezes mais que uma luminária industrial comum. Um motor com certificação Ex d exige procedimentos especiais de manutenção. Isso impacta a rotina da manutenção e a disponibilidade operacional da planta.

A quinta consequência, talvez a mais grave, é a normalização do risco. Quando o estudo superdimensiona as zonas e a empresa gasta milhões em adequações, cria-se a percepção de que o risco foi tratado. A atmosfera explosiva deixa de ser vista como um perigo real e passa a ser tratada como um problema resolvido. É nesse momento que o acidente se torna mais provável.

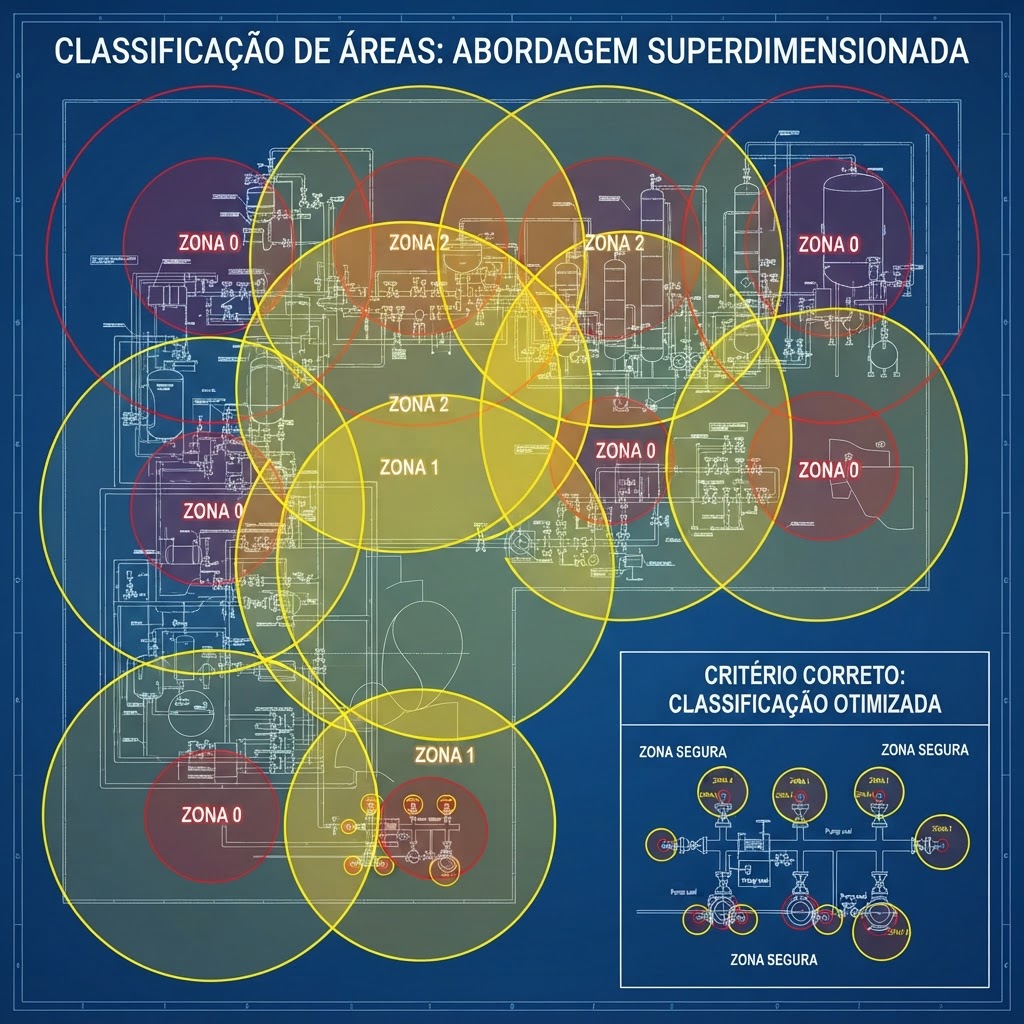

4.1 O SUPERDIMENCIONAMENTO DAS ZONAS E A FALSA SEGURANÇA

O superdimensionamento das zonas classificadas é a consequência mais visível, e mais danosa, de um estudo mal direcionado. Ele ocorre porque, sem dados precisos sobre as fontes de emissão, os critérios de extensão das zonas são baseados em tabelas genéricas e regras empíricas que não refletem as condições reais da instalação.

A norma técnica ABNT NBR IEC 60079-10-1 estabelece que a extensão de uma zona classificada depende da taxa de emissão da fonte, das propriedades do fluido, da ventilação disponível e da dispersão no ambiente. Esses dados precisam ser levantados caso a caso. No entanto, quando o estudo é contratado com prazo e orçamento apertados, como é típico quando parte da manutenção, a consultoria recorre a valores padronizados que tendem a ser conservadores.

Um exemplo clássico é a determinação do raio de uma zona ao redor de uma fonte de emissão fugitiva, como uma válvula ou um flange. A prática de mercado, baseada em recomendações genéricas de normas internacionais, sugere raios que variam de 1 a 4 metros dependendo do tipo de fonte e do fluido. No entanto, esses valores são orientativos e devem ser calibrados com base nas condições específicas da instalação.

O que se observa na prática, no entanto, é que as consultorias adotam sistematicamente os valores mais conservadores, ampliando as zonas sem justificativa técnica.

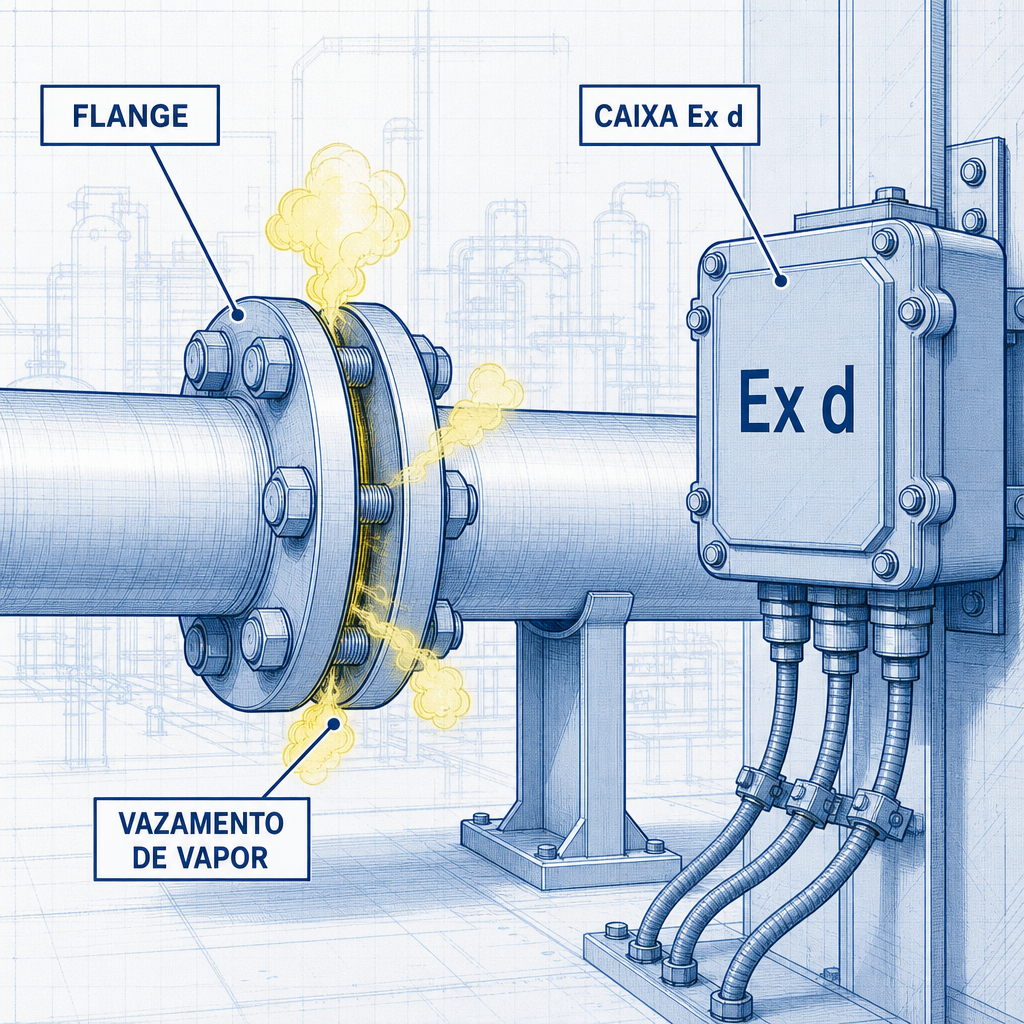

O correto seria para uma FLANGE:

Classificação da fonte de emissão fugitiva (Secundária);
Propriedade físico-química do inflamável (Ponto de Fulgor, Pressão de Vapor, Massa Molar, Ponto de ebulição, Limite Inferior de Inflamabilidade, entre outros);
Tipo de ventilação (Natural e/ou Mecânica);
Ambiente (Aberto e/ou Fechado);
Tipo de liberação (Fase vapor e/ou líquida, no caso de ser um inflamável líquido);
NOTA: Para estudos dependendo do inflamável e se for em um ambiente aberto, com ventilação natural (rosa dos ventos), a flange após o estudo pode NÃO GERAR UMA CLASSIFICAÇÃO, pois, a taxa de emissão fugitiva pode ser diluída pela ventilação.

Contudo, em estudo onde não existam essas premissas, uma flange, que, com base na taxa de emissão fugitiva, acaba sendo classificado com 3 a 4 metros.

Essa ampliação sistemática tem um efeito multiplicador. Em uma planta industrial típica, existem centenas ou milhares de fontes de emissão. Quando cada uma delas tem sua zona superdimensionada, as zonas individuais se sobrepõem, formando grandes áreas contínuas classificadas que cobrem praticamente toda a instalação. O mapa de zonas, que deveria ser um instrumento de gestão de risco, se torna um mapa de toda a planta pintada de amarelo e vermelho.

A falsa segurança se instala quando a empresa olha para esse mapa e conclui que, como quase toda a planta é área classificada, o risco de explosão está devidamente mapeado e controlado. A verdade, no entanto, é que o mapa não representa a realidade. Ele representa uma versão artificialmente ampliada da realidade, que serve apenas para justificar investimentos em equipamentos certificados, mas não para orientar ações de redução de risco.

O pior é que o superdimensionamento gera uma profecia autorrealizável. Quando a empresa, seguindo o estudo, substitui todos os equipamentos elétricos da zona superdimensionada por modelos certificados, ela valida o estudo. O investimento milionário torna o questionamento do estudo política e tecnicamente difícil. “Se gastamos tudo isso, é porque o estudo estava correto”, pensa a diretoria. O raciocínio correto seria o oposto: “Se o estudo gerou esse custo, algo está errado com a abordagem.”

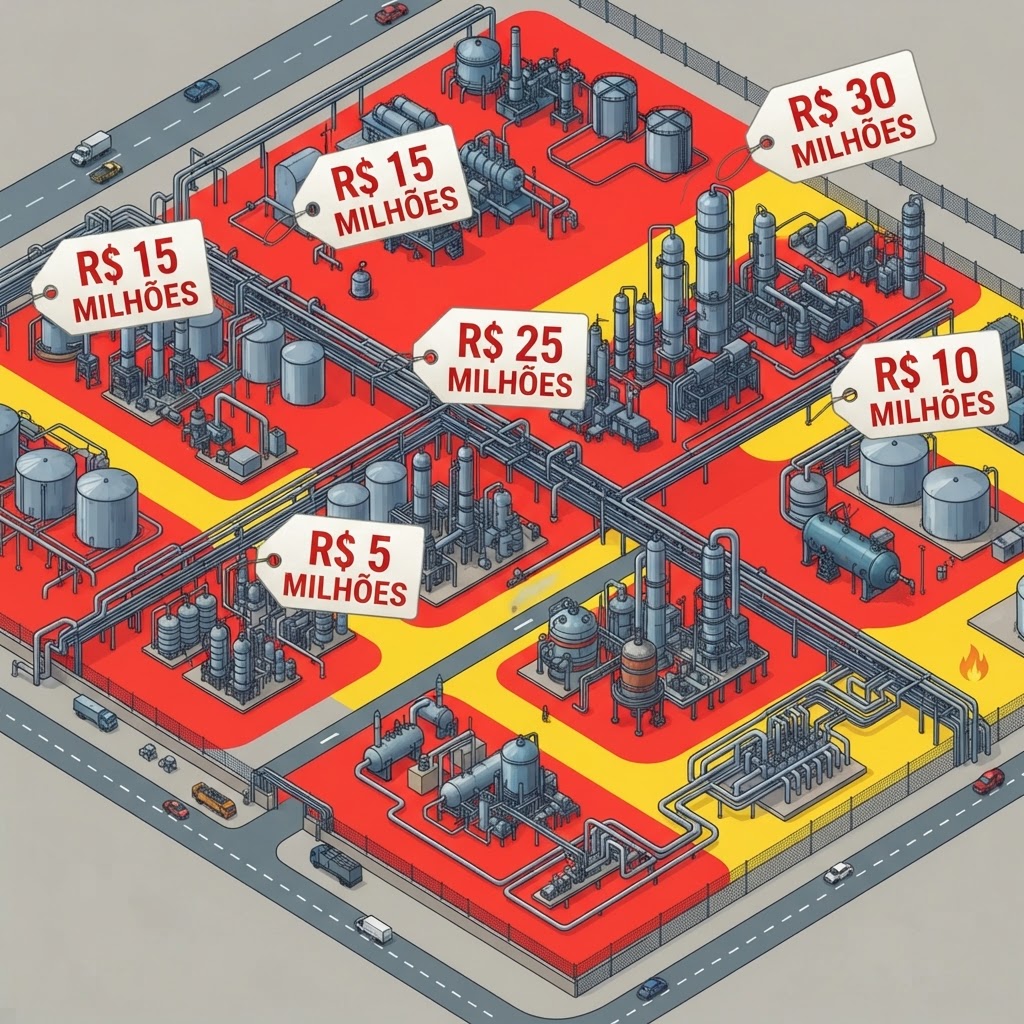

4.2 OS CUSTOS PROIBITIVOS E A INVIABILIDADE DAS ADEQUAÇÕES DO ESTUDO

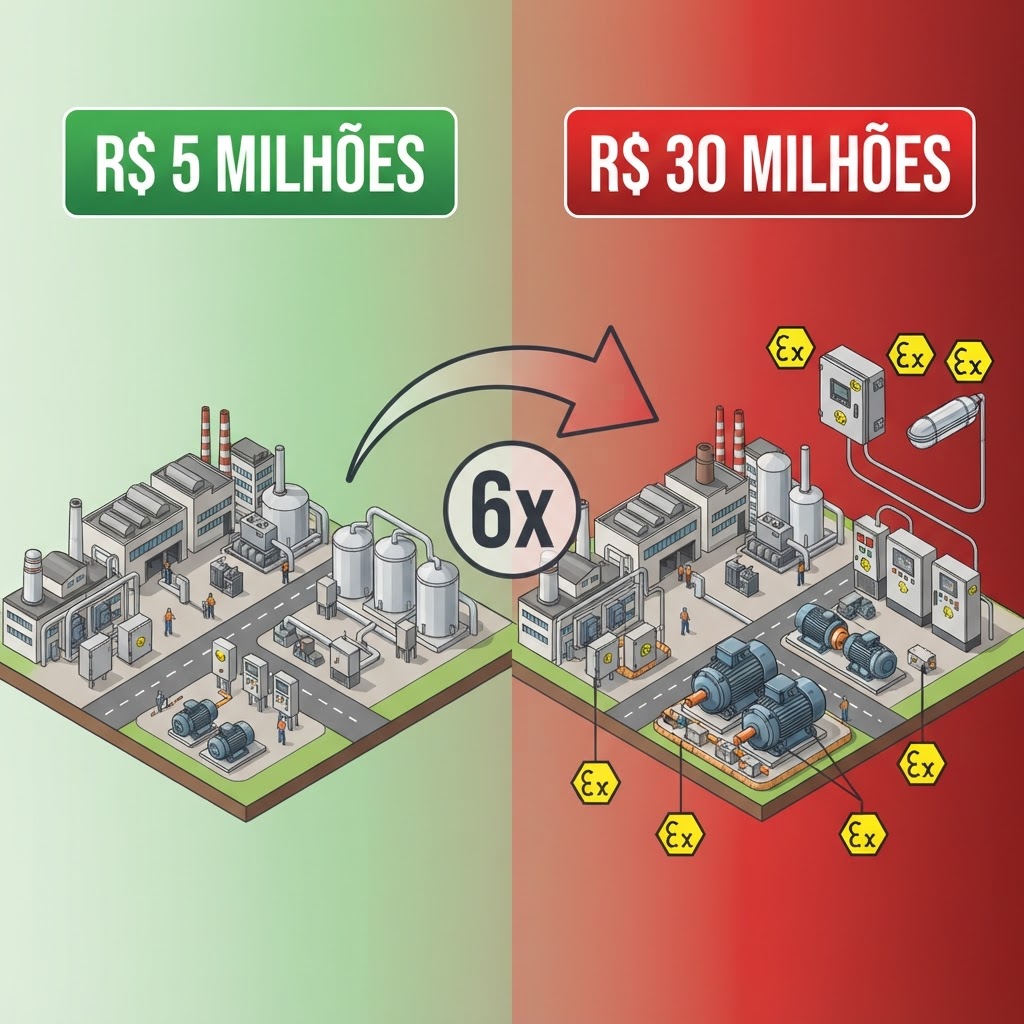

O impacto financeiro de um estudo de classificação de áreas superdimensionado é devastador para as empresas. Cada equipamento elétrico instalado dentro de uma zona classificada precisa ser certificado para operar naquela zona específica. Os custos de aquisição, instalação e manutenção desses equipamentos são significativamente superiores aos equivalentes convencionais.

Tomemos como exemplo um motor elétrico trifásico de 100 CV. Um motor convencional para área não classificada custa, em média, entre R$ 30.000,00 e R$ 50.000,00. O mesmo motor com certificação Ex d (à prova de explosão) custa entre R$ 120.000,00 e R$ 200.000,00 um acréscimo de 300% a 400%. Quando o estudo superdimensiona as zonas, todos os motores da planta que antes estavam em área segura passam a estar em área classificada, exigindo substituição.

O mesmo raciocínio se aplica a painéis elétricos, sensores, transmissores, atuadores, luminárias, tomadas, interruptores, caixas de passagem e todos os demais componentes elétricos e eletrônicos de uma instalação industrial moderna. Uma planta petroquímica de médio porte pode ter de 5.000 a 10.000 itens elétricos instalados. Se 70% deles estiverem em áreas que o estudo classificou como zona 1 ou 2, o custo de adequação ultrapassa facilmente R$ 20 milhões.

Não é incomum que empresas recebam relatórios de classificação de áreas com planos de ação orçados em R$ 15 milhões, R$ 25 milhões ou até R$ 40 milhões. Para muitas empresas de médio porte, esse valor representa a totalidade do orçamento anual de investimentos em segurança ou até mesmo uma fração significativa do faturamento anual. O resultado é um impasse gerencial: a empresa não tem recursos para executar o plano, mas também não pode ignorá-lo, sob risco de sanções regulatórias.

Esse impasse leva a uma situação paradoxal: a empresa sabe que tem não conformidades, sabe que precisa investir, mas os valores são tão altos que a decisão é postergada. O estudo, que deveria ser um instrumento para viabilizar a segurança, torna-se um instrumento de paralisia. A empresa prefere correr o risco do acidente, ou da multa, a enfrentar um investimento que considera inviável.

A inviabilidade operacional é agravada pelo fato de que equipamentos certificados são mais difíceis de manter e substituir. Um motor Ex d pesa o dobro de um motor convencional, exigindo estruturas de suporte mais robustas e equipamentos de içamento mais potentes. Uma luminária Ex d exige ferramentas especiais para abertura e fechamento, e qualquer manutenção inadequada pode comprometer sua certificação. A operação da planta se torna mais lenta, mais cara e mais dependente de mão de obra especializada.

O custo total de propriedade (Total Cost of Ownership — TCO) de uma instalação com áreas classificadas superdimensionadas é drasticamente superior ao de uma instalação com zonas otimizadas. Esse custo inclui não apenas a aquisição e instalação dos equipamentos, mas também a manutenção, a reposição, o treinamento da equipe e as paradas de produção para adequações. Quando a alta direção percebe esse custo, a reação natural é questionar a validade do estudo, mas, sem a capacitação técnica para fazê-lo, a empresa acaba aceitando o diagnóstico e convivendo com o passivo.

5. O CAMINHO CORRETO!

ABORDAGEM BASEADA NA CAUSA RAIZ

Diante de todo o exposto, fica evidente que a abordagem correta para o estudo de classificação de áreas não pode partir da NR-10, nem da proteção de equipamentos elétricos. Ela deve partir da causa raiz, ou seja, gases, vapores, névoas para inflamáveis e combustíveis, poeiras e fibras. A norma de referência principal deve ser a NR-20, interpretada à luz das normas técnicas (ABNT NBR IEC 60079-10-1 e parte 2) e integrada a uma visão de segurança de processo.

Isso não significa que a NR-10 deva ser ignorada. Pelo contrário: a NR-10 tem um papel fundamental na segurança das instalações elétricas em áreas classificadas. O que se propõe é uma inversão de prioridades. A segurança de processo vem primeiro; a proteção de equipamentos vem depois, como complemento necessário, mas não como substituta.

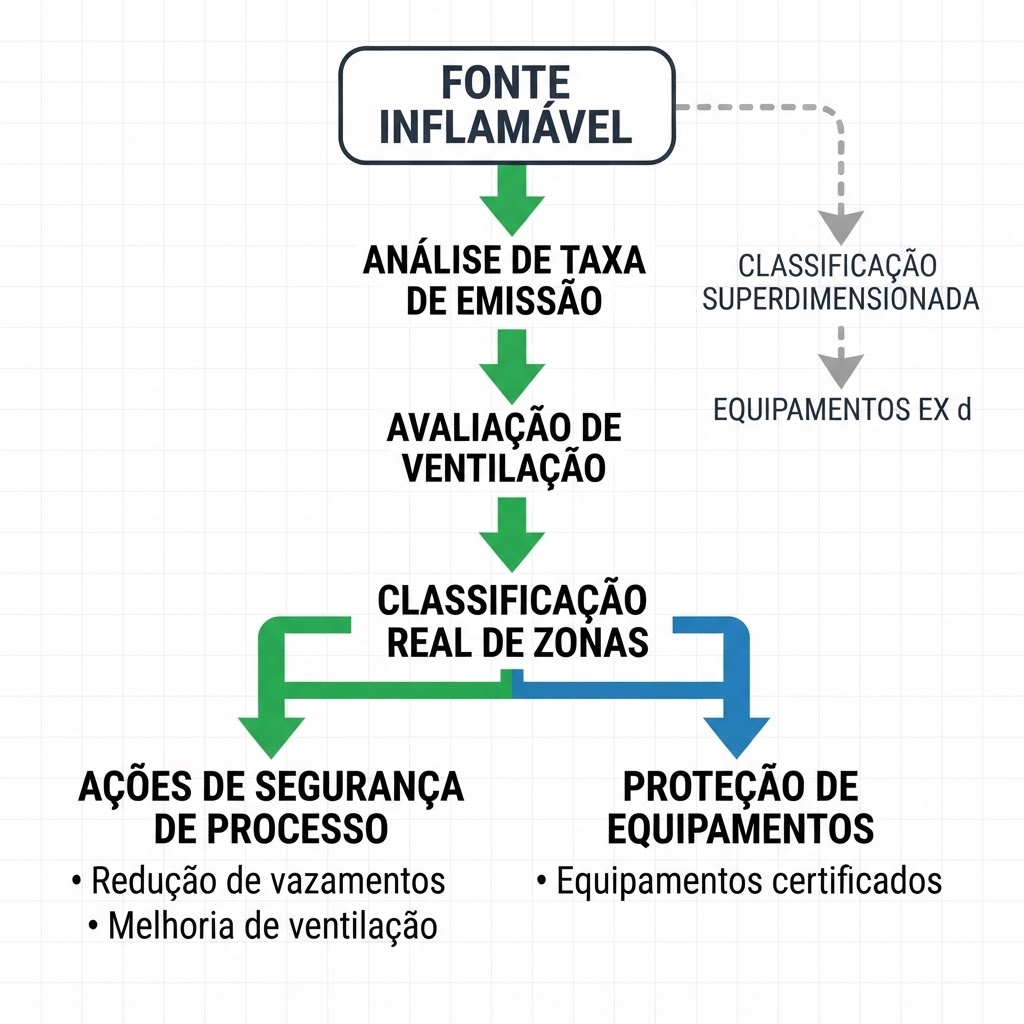

O estudo de classificação de áreas, nessa abordagem, começa pela identificação detalhada de todas as fontes de emissão de inflamáveis na instalação. Para cada fonte, devem ser levantadas: a substância envolvida, a pressão e temperatura de operação, a taxa de emissão esperada (normal e anormal), as condições de ventilação locais e a distância até potenciais fontes de ignição.

Com esses dados, é possível determinar, com base na norma técnica, a extensão real de cada zona classificada. Esse trabalho, quando bem feito, resulta em zonas menores, mais precisas e mais representativas da realidade da instalação. As áreas classificadas deixam de ser “zonas” abstratas e passam a ser instrumentos de gestão de risco.

A partir daí, as recomendações do estudo se dividem em duas categorias.

A PRIMEIRA É A CATEGORIA DE SEGURANÇA DE PROCESSO: quais fontes de emissão podem ser eliminadas ou reduzidas, quais equipamentos podem ser substituídos por alternativas de menor emissão, como a ventilação pode ser melhorada.

A SEGUNDA CATEGORIA É DE PROTEÇÃO DE EQUIPAMENTOS: quais equipamentos elétricos precisam ser certificados para a zona em que se encontram.

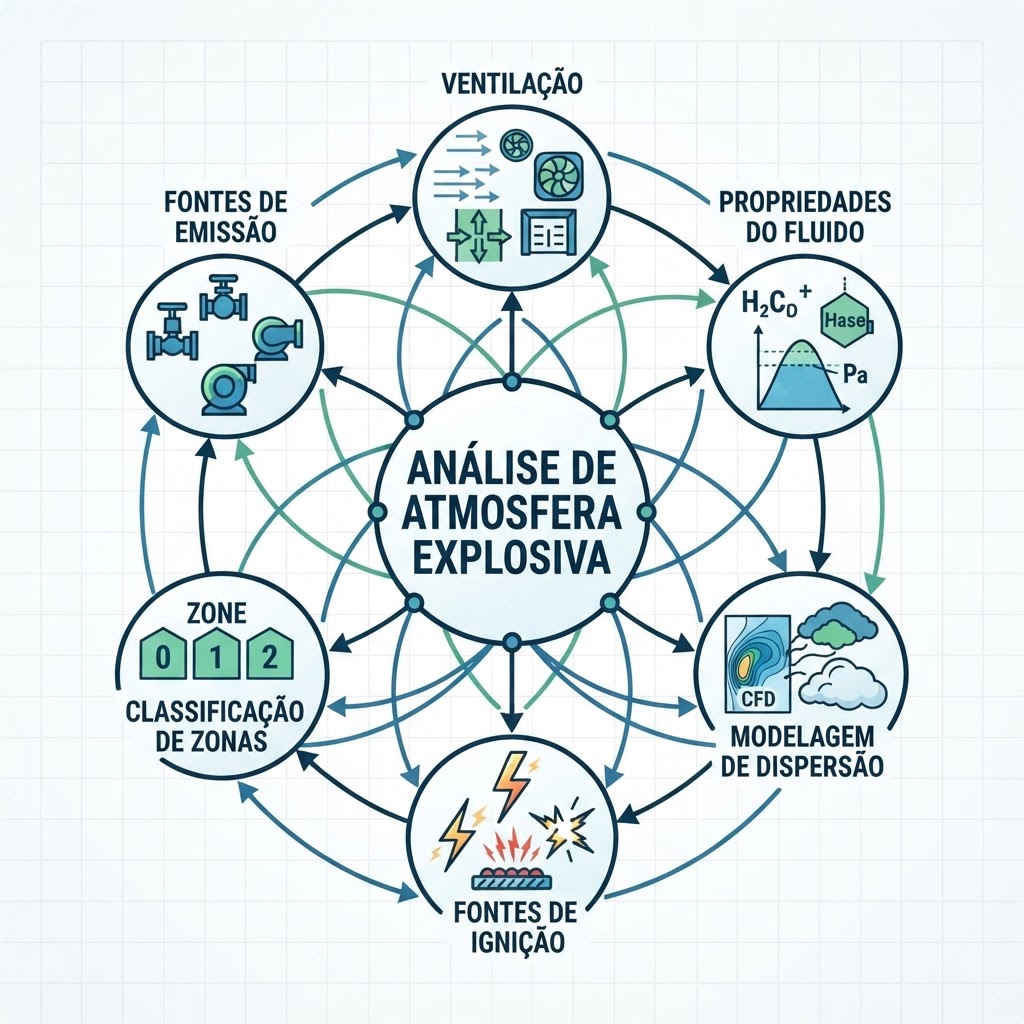

5.1 A ANÁLISE HOLÍSTICA DA ATMOSFERA EXPLOSIVA

A análise holística da atmosfera explosiva parte do princípio de que o fenômeno é complexo e multifatorial, não podendo ser reduzido a uma simples verificação de compatibilidade entre equipamentos elétricos e zonas classificadas. Essa análise considera todas as variáveis que influenciam a formação, a persistência e a dispersão de uma atmosfera explosiva.

O primeiro passo é o levantamento exaustivo das fontes de emissão. Isso inclui não apenas as fontes óbvias, como respiros de tanques e drenos, mas também as fontes fugitivas: flanges, válvulas, selos de bombas, conexões roscadas, pontos de amostragem, e qualquer outro ponto onde haja potencial de vazamento. Cada fonte deve ser caracterizada quanto ao tipo de fluido, pressão, temperatura, estado físico (gás, líquido, vapor) e regime de operação (contínuo, intermitente, eventual).

O segundo passo é a avaliação das condições de ventilação. A ventilação, natural ou forçada, é o fator mais crítico na determinação da extensão de uma zona classificada. Uma área bem ventilada pode reduzir drasticamente o raio de uma zona, enquanto uma área confinada ou mal ventilada pode ampliá-lo significativamente. A avaliação deve considerar a direção e velocidade dos ventos predominantes, a localização de aberturas (portas, janelas, claraboias), a presença de ventiladores e exaustores, e as barreiras físicas que possam obstruir o fluxo de ar.

O terceiro passo é a modelagem da dispersão. Em instalações complexas, a simples aplicação de tabelas genéricas não é suficiente. É necessário utilizar ferramentas de modelagem computacional (CFD — Computational Fluid Dynamics) para simular a dispersão dos vapores em diferentes cenários operacionais. Essas simulações permitem determinar com precisão a extensão das zonas classificadas, considerando as condições reais da instalação.

O quarto passo é a integração com outras disciplinas de segurança. A classificação de áreas não pode ser um estudo isolado. Ela deve dialogar com a análise de riscos do processo, com o plano de emergência, com o programa de manutenção, com o treinamento dos operadores e com o sistema de gestão de segurança. Uma mudança na classificação de áreas, por exemplo, a redução de uma zona, pode afetar todas essas disciplinas, e vice-versa.

Por fim, a análise holística inclui um plano de revisão e atualização contínua. A classificação de áreas não é um documento estático. Mudanças no processo, na instrumentação, na ventilação ou no layout da planta podem alterar significativamente as zonas classificadas. O estudo deve estabelecer critérios claros para a revisão periódica e para a atualização sempre que houver modificações significativas na instalação.

Essa abordagem tem um benefício adicional: ela gera SEGURANÇA E ACERTIVIDADE ECONOMICA EM INVESTIMENTOS. Cada real investido em redução de emissão na fonte evita de 5 a 10 reais em adequação de equipamentos elétricos. Um programa de detecção e reparo de vazamentos (LDAR) bem implementado pode reduzir drasticamente a extensão das zonas classificadas, diminuindo proporcionalmente o investimento em equipamentos certificados.

5.1 O CUSTO REAL DOS EQUIPAMENTOS ELÉTRICOS CERTIFICADOS vs. CONVENCIONAIS

Para compreender o impacto financeiro do superdimensionamento de zonas, é necessário conhecer os custos reais de aquisição dos equipamentos elétricos certificados para atmosferas explosivas. Os dados de mercado, obtidos junto a fabricantes e distribuidores nacionais, revelam diferenças expressivas.

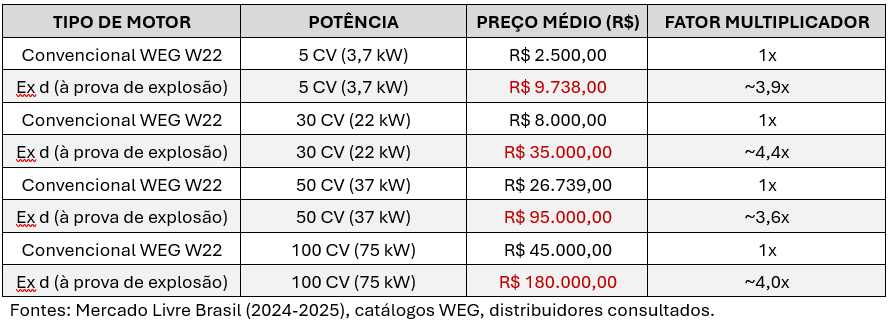

MOTORES ELÉTRICOS – PRINCIPAL ITEM DE ADEQUAÇÃO EM ÁREAS CLASSIFICADAS

Como se observa, o custo de aquisição de um motor Ex d é de 3,5 a 4,5 vezes o valor de um motor convencional de mesma potência. Para um motor de 100 CV, a diferença é de aproximadamente R$ 135.000,00 por unidade. Uma planta típica pode ter de 50 a 200 motores em áreas que um estudo superdimensionado classificou como zona 1 ou 2. Apenas este item já representa entre R$ 6,75 milhões e R$ 27 milhões em adequações.

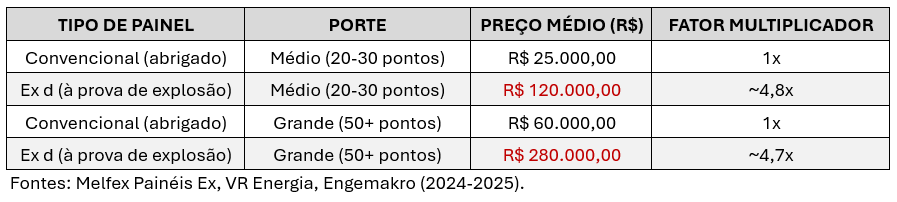

PAINÉIS ELÉTRICOS – OUTRO ITEM DE ALTO IMPACTO NA ADEQUAÇÃO

Painéis Ex d custam de 4,5 a 5 vezes mais que painéis convencionais. Uma planta com 20 painéis que precisam ser substituídos por superdimensionamento de zonas pode gerar um custo adicional de R$ 2 milhões a R$ 4,4 milhões apenas neste item.

OUTROS COMPONENTES: o efeito multiplicador se estende a toda a instalação:

Luminárias: convencional industrial R$ 250 → Ex d R$ 1.800,00 (7,2x)
Sensores e transmissores: convencional R$ 2.000 → Ex d R$ 8.000,00 (4x)
Caixas de passagem / junction boxes: convencional R$ 150 → Ex d R$ 1.200,00 (8x)
Atuadores e solenoides: convencional R$ 3.500 → Ex d R$ 14.000,00 (4x)

Considerando que uma planta petroquímica de médio porte pode ter de 5.000 a 10.000 pontos elétricos instalados, e que um estudo superdimensionado pode classificar indevidamente de 30% a 60% desses pontos como pertencentes a zonas que exigem certificação, o custo total de adequação dispara. Estudos de caso reais indicam planos de ação entre R$ 12 milhões e R$ 35 milhões para plantas de porte médio.

5.2 O PROGRAMA LDAR COMO FERRAMENTA DE INVESTIMENTO CORRETO E AUMENTO DA SEGURANÇA DE PROCESSO

O programa LDAR (Leak Detection and Repair) é a contrapartida técnica da abordagem baseada na causa raiz. Em vez de gastar milhões para proteger equipamentos elétricos contra uma atmosfera explosiva que não deveria existir, o LDAR ataca a fonte do problema: as emissões fugitivas de inflamáveis.

Dados de efetividade do LDAR:

Estudos técnicos e a experiência de empresas especializadas demonstram que a implantação de um programa LDAR estruturado reduz as emissões fugitivas em aproximadamente 55% já no primeiro ano de operação. Com a continuidade do programa, ciclos sucessivos de detecção e reparo, esse índice pode ultrapassar 95% de redução ao longo do tempo (Start5g Engenharia, 2022; EPA Method 21).

Isso significa que, após 2 a 3 anos de programa LDAR maduro, a quantidade de inflamável liberada no ambiente cai para menos de 5% do valor original. Consequentemente, a frequência e a extensão das atmosferas explosivas são drasticamente reduzidas, e as zonas classificadas podem ser reavaliadas com critérios muito mais restritivos, ou até eliminadas em algumas áreas.

Custo de implantação do LDAR:

O custo de implantação de um programa LDAR completo para uma planta de médio porte (1.000 a 3.000 componentes monitorados) é estimado entre:

Levantamento inicial e cadastro de fontes: R$ 80.000,00 a R$ 150.000,00
Monitoramento periódico (anual): R$ 60.000,00 a R$ 120.000,00
Reparos corretivos (média anual): R$ 40.000,00 a R$ 100.000,00
Câmera OGI (Optical Gas Imaging): R$ 250.000,00 a R$ 400.000,00 (investimento único, opcional)

Custo total estimado para 5 anos de programa LDAR: entre R$ 600.000,00 e R$ 1,2 milhão.

Comparação com o custo de retrofit elétrico:

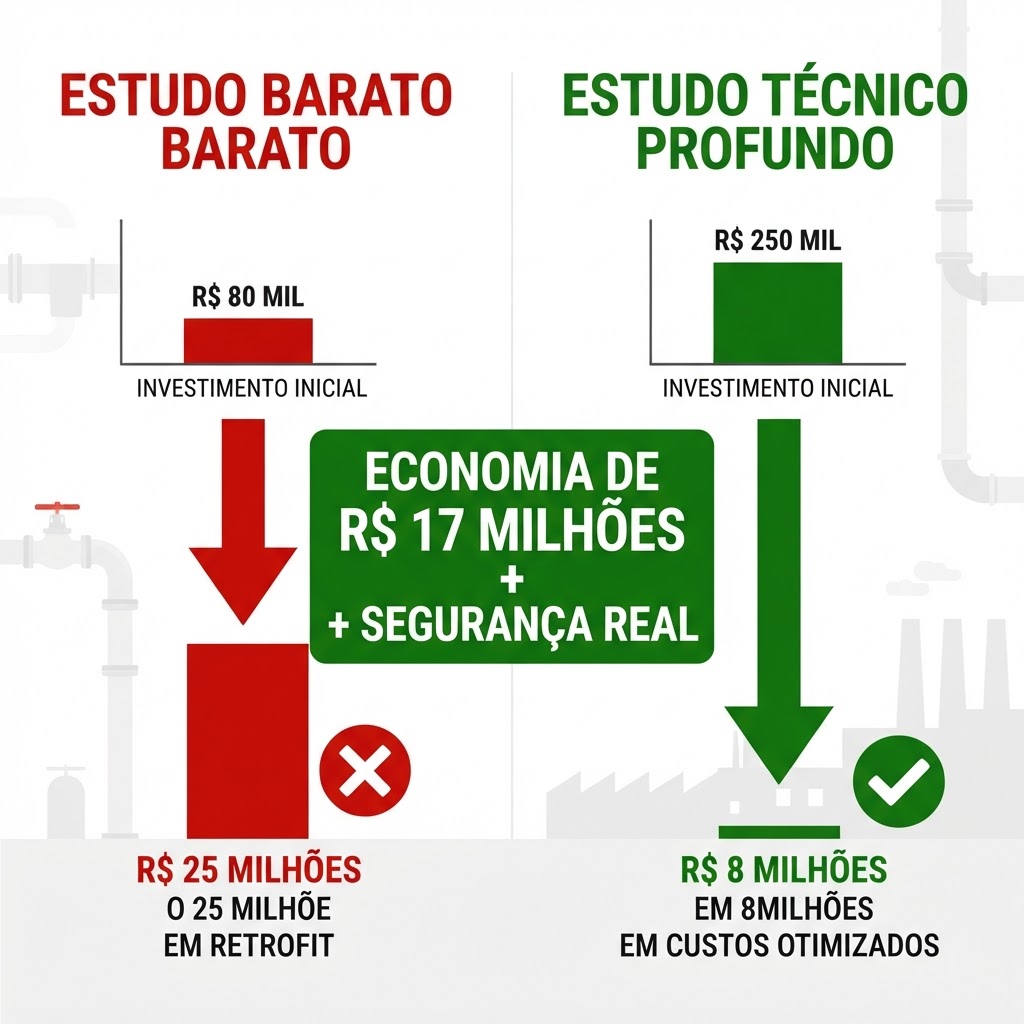

5.3 O INVESTIMENTO NO ESTUDO vs CUSTO ERRADO

Aqui chegamos ao ponto central da argumentação deste artigo. O mercado brasileiro oferece dois caminhos claramente distintos quando se trata de classificação de áreas, e a diferença de custos entre eles é o principal argumento para a adoção da abordagem técnica correta.

CENÁRIO A

Estudo superficial orientado pela NR-10 (prática comum):

Neste cenário, a empresa contrata um estudo de classificação de áreas com escopo reduzido, tipicamente por valores entre R$ 80.000,00 e R$ 150.000,00. O estudo não inclui modelagem computacional de dispersão (CFD), não realiza levantamento detalhado de campo das fontes de emissão, e adota critérios genéricos e conservadores para extensão das zonas.

As consequências técnicas e financeiras são:

Critério de extensão de zona: tabelas genéricas conservadoras, sem validação por CFD;
Raio médio adotado para fontes fugitivas: 3 a 5 metros;
Zonas individuais se sobrepõem → 70% da planta classificada como Zona 1 ou 2;
Equipamentos a substituir: ~3.150 itens (70% do total de 4.500);
Custo médio por ponto substituído (ponderado): R$ 7.500,00;
Custo total de adequação elétrica: R$ 23.625.000,00;
Custo do estudo: R$ 100.000 (média);
Custo total para a empresa: R$ 23.725.000,00;
CAUSA RAIZ (EMISSÃO FUGITIVA NÃO TRATADA
Segurança resultante: falsa a atmosfera explosiva continua existindo

CENÁRIO B

Estudo aprofundado com CFD + consultoria de acompanhamento (abordagem correta):

Neste cenário, a empresa contrata um estudo técnico completo, que inclui:

Estudo aprofundado de classificação de áreas com simulações em CFD (Computational Fluid Dynamics): R$ 350.000
Consultoria de acompanhamento por 12 meses: R$ 60.000/mês × 12 meses = R$ 720.000

Investimento total na abordagem correta: R$ 1.070.000,00

Resultados obtidos:

Critério de extensão de zona: baseado em modelagem CFD com dados reais de campo;
Raio médio adotado para fontes fugitivas: 1 a 2 metros (após validação por CFD e LDAR);
Zonas individuais mais contidas → 25% da planta classificada como Zona 1 ou 2;
Equipamentos a substituir: ~1.125 itens (25% do total de 4.500);
Custo médio por ponto substituído (ponderado): R$ 7.500,00;
Custo total de adequação elétrica: R$ 8.437.500;
Custo total para a empresa (estudo + consultoria + adequação): R$ 9.507.500,00
CAUSA RAIZ (EMISSÃO FUGITIVA TRATADA)
Segurança resultante: real, a atmosfera explosiva é atacada na fonte

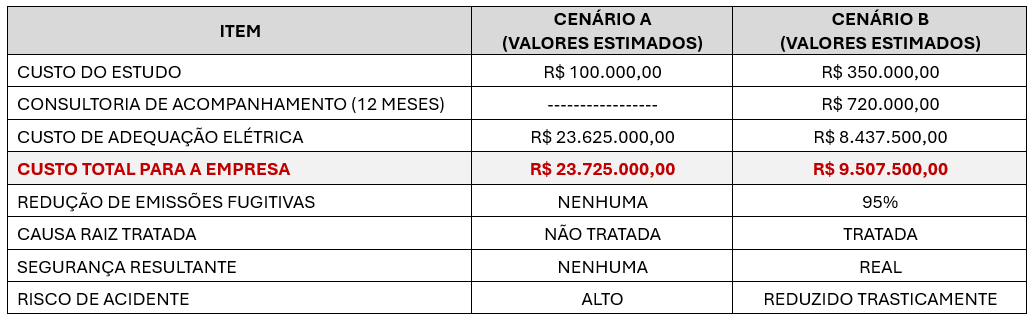

A tabela a seguir consolida a comparação entre os dois cenários:

A economia gerada pela abordagem correta é de R$ 14.217.500,00.

Este valor representa R$ 13,29 economizados para cada R$ 1,00 investido no estudo aprofundado com consultoria de acompanhamento.

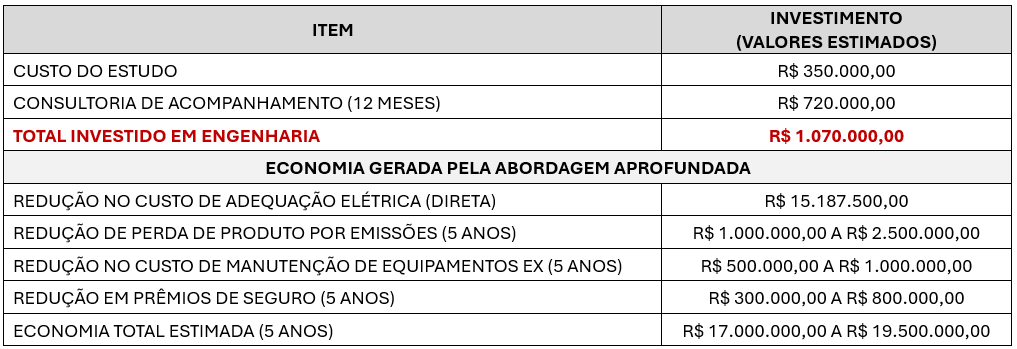

5.4 ANÁLISE DE RETORNO SOBRE O INVESTIMENTO (ROI)

Consolidando todos os fatores, a análise de ROI para a abordagem correta é a seguinte:

Investimento na abordagem aprofundada (Cenário B):

ROI CALCULADO:

Retorno sobre o investimento: 1.590% a 1.820% em 5 anos;
Período de payback: menos de 1 mês, considerando que a economia na adequação elétrica (R$ 15,2 milhões) é obtida logo no primeiro ano, enquanto o investimento em engenharia é de R$ 1,07 milhão;
Custo evitado por real investido: R$ 15,90 a R$ 18,20 para cada R$ 1,00 gasto em estudo e consultoria.

DETALHAMENTO DO PAYBACK:

Investimento em engenharia: R$ 1.070.000,00
Economia na adequação elétrica: R$ 15.187.500,00
Mês em que a economia supera o investimento: mês 1, a economia gerada já no primeiro mês de implantação das recomendações supera em mais de 14 vezes o valor investido no estudo e na consultoria.

5.6 OS BENEFÍCIOS INTANGÍVEIS QUE NENHUM NÚMERO CAPTURA

Além dos benefícios financeiros diretos, a abordagem correta gera vantagens que não aparecem na análise de ROI, mas que são MUITO MAIS RELEVANTES DO PROJETO:

5.6.1. SEGURANÇA REAL vs. FALSA SEGURANÇA

No Cenário A, a empresa gasta R$ 23,7 milhões e continua com a causa raiz, os vazamentos de inflamáveis, intacta. A atmosfera explosiva continua se formando. O que mudou é que os equipamentos elétricos agora são certificados para operar nela. Mas as outras fontes de ignição, superfícies quentes, faíscas mecânicas, eletricidade estática, continuam presentes.

No Cenário B, a empresa gasta R$ 9,5 milhões e elimina 95% das emissões. A atmosfera explosiva deixa de existir na maior parte da planta. A segurança é real.

5.6.2. CONFORMIDADE REGULATÓRIA DURADOURA

A NR-20 exige que a classificação de áreas seja integrada a um programa de gestão de riscos. O Cenário B, com consultoria de acompanhamento por 12 meses, garante que essa integração ocorra de fato. A empresa não apenas tem o estudo, ela tem o programa funcionando.

5.6.3. REDUÇÃO DE RISCOS REGULATÓRIOS E MULTAS

Os órgãos fiscalizadores, estão cada vez mais rigorosos com as emissões fugitivas. O Decreto Estadual nº 59.113/2013 (SP) limita as emissões de VOC em no máximo 40 ton/ano. Empresas sem programa LDAR estão sujeitas a multas que podem chegar a R$ 50 milhões por infração ambiental. Um estudo de classificação de áreas que ignore as emissões fugitivas deixa a empresa exposta a esse passivo regulatório.

5.6.4. BENEFÍCIOS SECUNDÁRIOS

Seguradoras especializadas em riscos industriais consideram cada vez mais a qualidade do estudo de classificação de áreas e a existência de programas LDAR na precificação dos prêmios. Empresas com estudos aprofundados, modelagem CFD e programas de gestão de emissões podem obter reduções de 15% a 30% nos prêmios de seguro contra explosão e incêndio.

5.6.5. REPUTAÇÃO

Acidentes com explosões em instalações industriais têm impacto devastador na reputação das empresas. Um estudo de classificação de áreas que entrega segurança real, e não apenas um relatório burocrático, protege o ativo mais valioso de qualquer organização: sua credibilidade perante a sociedade, os órgãos reguladores e o mercado.

6 CONCLUSÃO

A ESCOLHA ENTRE GASTAR E INVESTIR É SUA!

É preciso deixar claro, desde o primeiro parágrafo desta conclusão, algo que pode ter sido mal interpretado ao longo do artigo: este texto não é contra os equipamentos elétricos certificados para atmosferas explosivas. Muito pelo contrário. Os equipamentos Ex e demais certificações são tecnologicamente imprescindíveis, tecnicamente maduros e absolutamente necessários em qualquer instalação industrial que manipule ATMOSFERAS EXPLOSIVAS. Sem eles, nenhuma planta estaria minimamente protegida. O que este artigo questiona, e questiona com veemência, não é a existência desses equipamentos, mas a forma como eles estão sendo aplicados dentro dos estudos de classificação de áreas. A questão não é “se” devemos usar equipamentos certificados, mas “quando”, “onde” e “em que quantidade” eles realmente são necessários. E a resposta para essas três perguntas depende exclusivamente da qualidade do estudo que define as zonas classificadas, não do catálogo do fabricante, não da pressa da manutenção e muito menos do conservadorismo descompromissado de uma consultoria que prefere ampliar zonas a investigá-las.

A indústria brasileira está diante de uma encruzilhada silenciosa. Todos os dias, em centenas de plantas industriais pelo país, estudos de classificação de áreas são encomendados, executados e arquivados como se fossem meros documentos de conformidade burocrática. A pergunta que jamais é feita, e que deveria ser a primeira a sair da boca de qualquer gestor responsável, é simples: este estudo está resolvendo o problema da atmosfera explosiva, ou está apenas vestindo o problema com roupas caras de equipamentos certificados? A diferença entre essas duas perguntas não é semântica. É a diferença entre R$ 9,5 milhões bem investidos e R$ 23,7 milhões desperdiçados. É a diferença entre uma planta que trata a causa raiz e uma planta que finge tratá-la instalando motores Ex d sobre vazamentos que continuam ativos.

Os números apresentados ao longo deste artigo são implacáveis. Um estudo superficial de R$ 100.000,00, orientado exclusivamente pela NR-10 e encomendado pelo departamento de manutenção com pressa de substituir motores, gera um plano de adequação de R$ 23,6 milhões em equipamentos elétricos certificados, sem que uma única fonte de emissão fugitiva seja tratada, sem que um único vazamento seja reparado, sem que um metro cúbico de ventilação seja melhorado. Em contrapartida, um estudo aprofundado com modelagem CFD (R$ 350.000,00) seguido de consultoria técnica de acompanhamento por 12 meses (R$ 60.000,00/mês) reduz o custo de adequação para R$ 8,4 milhões, trata a causa raiz com LDAR, elimina até 95% das emissões fugitivas e entrega segurança real. A economia de R$ 14,2 milhões não é uma projeção otimista, é a diferença matemática entre fazer certo e fazer errado. E cada R$ 1,00 investido na abordagem correta retorna entre R$ 13,00 e R$ 16,00 em custos evitados. Não existe no universo da engenharia de segurança um retorno sobre investimento mais expressivo que este.

Mas a discussão não pode se limitar a dinheiro. Quando um estudo de classificação de áreas superdimensiona as zonas e a empresa gasta R$ 20 milhões ou R$ 30 milhões em equipamentos Ex , cria-se uma ilusão devastadora: a de que o risco foi tratado. A diretoria relaxa. A operação segue. A manutenção das fontes de emissão perde prioridade. O monitoramento de vazamentos é arquivado. E a atmosfera explosiva, a verdadeira ameaça, continua se formando, invisível e silenciosa, exatamente como antes. O equipamento elétrico certificado não evita a explosão; ele apenas evita que aquele equipamento específico seja o gatilho. Mas e as superfícies quentes? E as faíscas mecânicas? E a eletricidade estática acumulada em tubulações não aterradas? E as chamas piloto? E as reações químicas não previstas? A falsa segurança não é apenas cara, ela é ativamente perigosa, porque desarma a organização contra um risco que ela acredita ter controlado. O equipamento elétrico certificado é uma barreira de proteção, não a eliminação do perigo. Confundir os dois é um erro que pode custar vidas.

A história da indústria de processo é pródiga em tragédias que começaram exatamente assim. Buncefield, Texas City, Piper Alpha, Cubatão, em todos esses casos, havia estudos de segurança. Havia equipamentos certificados. Havia procedimentos documentados. O que não havia era um ataque efetivo à causa raiz. Os produtos continuaram vazando, as atmosferas explosivas continuaram se formando, e quando uma fonte de ignição não prevista, não elétrica, não coberta pela NR-10, entrou em contato com a nuvem de vapor, o resultado foi catastrófico. Cada um desses acidentes custou vidas, destruiu instalações inteiras, gerou processos judiciais que duraram décadas e provocou mudanças regulatórias profundas. E em cada um deles, a pergunta feita nas investigações posteriores foi a mesma: por que o estudo de segurança não identificou e tratou a causa raiz? A resposta, invariavelmente, era a mesma: porque o estudo estava focado em proteger equipamentos, não em eliminar o inflamável.

No Brasil, as responsabilidades legais são igualmente severas. O Código Penal Brasileiro, em seu artigo 132, prevê pena de detenção de um a seis meses para quem expõe a vida ou a saúde de outrem a perigo direto e iminente. A Lei nº 9.605/1998 (Lei de Crimes Ambientais) estabelece penas de reclusão de um a quatro anos para quem causa perigo direto e iminente de explosão. O artigo 7º da mesma lei criminaliza a poluição por emissão de gases que causem ou possam causar danos à saúde humana. O Decreto-Lei nº 3.689/1941 (Código de Processo Penal) permite a responsabilização de diretores, gerentes e técnicos que, tendo conhecimento de situação de risco, omitam-se em tomar as medidas necessárias. Em outras palavras: o engenheiro que assina um estudo de classificação de áreas superficial, o gerente que aprova um plano de adequação que ignora as emissões fugitivas, e o diretor que decide economizar no estudo para gastar mais no retrofit, todos respondem, individualmente e de forma cumulativa, pelas consequências de suas decisões. Ninguém escapa.

As penalidades administrativas e financeiras não são menos assustadoras. A NR-20, estabelece que o descumprimento de seus requisitos constitui infração passível de autuação pela fiscalização do Ministério do Trabalho, com multas que variam de R$ 1.000,00 a R$ 100.000,00 por item infringido, podendo ser dobradas em caso de reincidência. A CETESB, com base no Decreto Estadual nº 59.113/2013, pode aplicar multas ambientais que chegam a R$ 50 milhões por infração, além de interdição parcial ou total da instalação. O INSS pode negar o CAT (Comunicação de Acidente de Trabalho) quando caracterizada negligência, retirando a cobertura previdenciária do empregador em acidentes com inflamáveis. E seguradoras, cada vez mais sofisticadas na investigação de sinistros, podem recusar o pagamento de indenizações quando comprovado que o estudo de classificação de áreas era tecnicamente inadequado, deixando a empresa com um passivo de reconstrução que, em muitos casos, ultrapassa o valor de mercado do próprio negócio.

Para os profissionais que realizam estudos de classificação de áreas, a mensagem é ainda mais incisiva. A responsabilidade técnica do engenheiro, prevista na Lei nº 5.194/1966, não permite o desconhecimento. Um profissional que assina um estudo superdimensionado, que adota critérios conservadores genéricos sem validação por modelagem, que ignora as emissões fugitivas como variável de classificação, ou que reduz o estudo a um mapa de zonas para seleção de equipamentos elétricos, esse profissional não está prestando um serviço técnico. Está prestando um desserviço à engenharia, à segurança e à sociedade. A ART (Anotação de Responsabilidade Técnica) assinada no estudo vincula o profissional ao resultado de suas decisões por prazo indeterminado. Se um acidente ocorrer em uma planta onde o estudo foi superficial, a investigação pericial vai rastrear a ART, identificar o responsável técnico, e a Justiça vai perguntar: por que você não modelou a dispersão? Por que você não avaliou a ventilação? Por que você não recomendou o LDAR? Por que você superdimensionou as zonas? E a resposta “porque o cliente queria rápido e barato” não é defesa técnica, é confissão de negligência. O profissional que aceita fazer um estudo superficial por um preço menor não está sendo competitivo, está assumindo uma responsabilidade civil, penal e ética que pode destruir sua carreira.

Para os empresários e gestores, a provocação é de outra natureza, mas igualmente desconfortável. Quando você recebe um relatório de classificação de áreas com um plano de adequação de R$ 15 milhões, R$ 25 milhões ou R$ 35 milhões, qual é a sua primeira reação? Se é “como vamos pagar isso?“, você está fazendo a pergunta errada. A pergunta certa é: “este estudo foi feito para resolver o problema ou para precificar uma lista de compras de equipamentos elétricos?” Antes de aprovar qualquer investimento, exija que o relatório contenha: (1) modelagem computacional de dispersão (CFD) com dados de campo reais; (2) levantamento exaustivo de todas as fontes de emissão com taxas quantificadas; (3) avaliação detalhada das condições de ventilação natural e forçada; (4) plano de redução de emissões na fonte com priorização por custo-benefício; e (5) programa de acompanhamento com cronograma de validação em campo. Se qualquer um desses cinco elementos estiver ausente, o estudo não está completo, e o plano de adequação que ele gera é, por definição, superdimensionado e financeiramente injustificável. Lembre-se: o equipamento elétrico certificado é o último estágio de um estudo de classificação de áreas, não o primeiro. Quando ele é o primeiro, tudo o que vem depois é desperdício.

Há também uma dimensão ética que não pode ser silenciada. Quando uma consultoria entrega um estudo de classificação de áreas que superdimensiona as zonas por conservadorismo descompromissado, sem investigar as fontes reais de emissão, sem modelar a dispersão e sem propor ações de segurança de processo, ela não está protegendo o cliente, está criando para ele um passivo financeiro monumental e uma falsa sensação de segurança que pode custar vidas. O mercado brasileiro de consultoria em áreas classificadas precisa amadurecer. Precisa abandonar a prática de entregar mapas coloridos em prazos curtos e migrar para uma cultura de engenharia de processo profunda, multidisciplinar e tecnicamente rigorosa. As consultorias que persistirem na abordagem superficial não estão apenas prejudicando seus clientes, estão colocando em risco suas próprias ARTs, suas próprias reputações e, em último caso, sua própria liberdade profissional. O equipamento elétrico certificado tem seu lugar, e esse lugar é determinado pela precisão do estudo, não pela conveniência comercial de ampliar zonas.

A segurança real contra explosões não se compra com equipamentos certificados. Ela se constrói com engenharia de processo competente, com estudos técnicos aprofundados que incluam modelagem CFD, com programas LDAR que eliminem as emissões na fonte, com consultoria de acompanhamento que garanta a implementação das recomendações, e com uma cultura organizacional que ataque as causas e não apenas as consequências. Os equipamentos elétricos certificados são parte essencial dessa construção, mas são uma parte, não o todo. Quando o estudo de classificação de áreas é bem feito, os equipamentos certificados são instalados exatamente onde precisam estar, na quantidade tecnicamente justificada, com zonas dimensionadas com precisão e com custos proporcionais ao risco real. Quando o estudo é mal feito, os equipamentos certificados se transformam em um custo proibitivo que não protege ninguém, apenas cria a ilusão de proteção. A escolha entre gastar R$ 23,7 milhões em falsa segurança ou investir R$ 9,5 milhões em segurança real não é apenas uma decisão financeira, é uma decisão moral, técnica e legal que define o caráter de uma organização e de cada profissional que nela atua. E essa escolha, como vimos, não admite meio-termo: ou você trata a causa raiz e aplica os equipamentos elétricos com inteligência, ou você está contribuindo para o próximo acidente. A diferença, em vidas e em reais, é sua responsabilidade.
