ENTENDA UM ESTUDO DE ÁREAS CLASSIFICADAS (GASES, VAPORES E NÉVOAS)

maio 31, 2026

1. INTRODUÇÃO

A segurança industrial moderna exige uma abordagem integrada e multifacetada para a prevenção de acidentes envolvendo atmosferas explosivas. Em plantas industriais que processam, armazenam ou transportam substâncias inflamáveis na forma de gases, vapores ou névoas, como refinarias de petróleo, indústrias químicas e petroquímicas, unidades de processamento de gás natural, plantas de fertilizantes, indústrias farmacêuticas e de tintas, o risco de formação de uma atmosfera explosiva é uma realidade que não pode ser negligenciada. A cada ano, acidentes envolvendo explosões de nuvens de gás resultam em perdas de vidas, danos patrimoniais severos e impactos ambientais significativos, muitos dos quais poderiam ter sido evitados com a aplicação correta das metodologias de classificação e análise de riscos. A prevenção começa com o conhecimento profundo das substâncias manipuladas, dos equipamentos que as contêm e das condições ambientais do entorno.

A Classificação de Áreas para Gases, Vapores e Névoas, regida pela norma ABNT NBR IEC 60079-10-1:2022, é a metodologia sistemática que permite identificar, classificar e delimitar as regiões onde uma atmosfera explosiva de gás pode ocorrer. Este é o ponto de partida de todo o sistema de segurança: sem uma classificação correta, não é possível selecionar equipamentos adequados, projetar sistemas de ventilação eficazes, posicionar detectores de gás de forma otimizada ou estabelecer procedimentos operacionais seguros. A classificação de áreas é a espinha dorsal que conecta a análise de riscos à engenharia de proteção, transformando conceitos abstratos de probabilidade em zonas concretas representadas em desenhos técnicos.

A Ventilação e Diluição é o fator crítico que determina se uma fonte de liberação resultará em uma Zona 0, Zona 1, Zona 2 ou Área Segura. Conforme a Seção 7 da ABNT NBR IEC 60079-10-1:2022, a ventilação é o mecanismo pelo qual o ar em movimento dilui e dispersa uma atmosfera explosiva, reduzindo sua concentração para níveis seguros abaixo do Limite Inferior de Explosividade (LIE). Uma ventilação adequada pode transformar uma potencial Zona 0 em uma Zona 1 ou até mesmo eliminar a necessidade de classificação, enquanto uma ventilação deficiente pode elevar uma fonte secundária de liberação ao nível de Zona 1, com todas as implicações de segurança e custo que isso acarreta. O entendimento aprofundado dos graus e disponibilidades de ventilação, dos tipos natural e artificial, e dos métodos analíticos baseados no volume hipotético Vz e no tempo de dispersão t é essencial para qualquer profissional da área.

O Monitoramento e Detecção de Gases com Otimização por CFD, fundamentado na ABNT NBR IEC 60079-29-1 e na IEC 60079-29-2, representa a camada sensorial que valida continuamente as premissas adotadas na classificação de áreas. A Fluidodinâmica Computacional (CFD) permite modelar a dispersão de gases em geometrias complexas, considerando variáveis como direção e velocidade do vento, temperatura ambiente, obstáculos estruturais e densidade relativa do gás. Ferramentas especializadas como softwares, permitem realizar centenas de simulações de cenários de vazamento, gerando mapas de probabilidade de detecção que orientam o posicionamento otimizado dos detectores. Estudos demonstram que esta abordagem pode melhorar a probabilidade de detecção em até 50% e reduzir o número de detectores necessários em até 25% , representando o estado da arte em engenharia preditiva para segurança de processos.

Este artigo tem como objetivo apresentar, de forma clara e técnica, todos os pilares que sustentam a segurança em áreas classificadas por gases, vapores e névoas: os fundamentos da classificação de áreas conforme a ABNT NBR IEC 60079-10-1:2022, o papel crítico da ventilação e diluição, a análise preliminar de perigos (APP) como etapa fundamental, a matriz de determinação do tipo de zona, o monitoramento e detecção com otimização via CFD, os equipamentos elétricos EX certificados, e o plano de ação e recomendações que transformam a teoria em prática operacional. Cada capítulo é construído sobre o anterior, formando um sistema integrado de gestão de riscos que percorre todo o ciclo de vida da instalação industrial, do projeto conceitual à operação e manutenção.

2. CLASSIFICAÇÃO DE ÁREA PARA GASES, VAPORES E NÉVOAS

2.1 – FUNDAMENTOS E APLICAÇÃO CONFORME ABNT NBR IEC 60079-10-1:2022

A classificação de áreas para gases, vapores e névoas inflamáveis é o primeiro e mais crítico passo para garantir a segurança em instalações industriais que manipulam essas substâncias. Conforme estabelecido pela ABNT NBR IEC 60079-10-1:2022, este é um método sistemático de análise que permite identificar, classificar e delimitar as regiões onde uma atmosfera explosiva de gás pode ocorrer, servindo como base fundamental para a seleção adequada de equipamentos elétricos e não elétricos, o projeto de sistemas de ventilação e a definição de procedimentos operacionais seguros.

A norma define que o processo de classificação deve considerar cada fonte de liberação individualmente, analisando seu tipo, sua taxa de liberação, sua duração, sua frequência e as condições ambientais do entorno. Uma fonte de liberação é definida como um ponto ou local a partir do qual um gás, vapor ou névoa inflamável pode ser liberado para a atmosfera, de forma que uma atmosfera explosiva possa ser formada. Essas fontes podem ser desde conexões flangeadas, válvulas e selos de bombas até respiros de tanques e sistemas de alívio de pressão.

2.2 – TIPOS DE FONTES DE LIBERAÇÃO

A norma classifica as fontes de liberação em três categorias, conforme ilustrado na Figura 1, “Identificação e Caracterização de Fontes de Liberação”:

Fonte Contínua (Continuous Grade of Release): é aquela cuja liberação ocorre de forma contínua, ou com duração prolongada, ou ainda com frequência elevada. A expectativa é que a atmosfera explosiva esteja presente por longos períodos, representando o maior grau de risco. Exemplos típicos incluem o respiro de um tanque de armazenamento em operação normal e a superfície de um líquido inflamável em um tanque aberto para a atmosfera.

Fonte Primária (Primary Grade of Release): é aquela cuja liberação ocorre de forma periódica ou ocasional durante a operação normal da instalação. Espera-se que a atmosfera explosiva esteja presente de forma intermitente, em condições normais de operação. Exemplos clássicos incluem flanges, conexões, juntas de vedação e selos de bombas e compressores, que podem apresentar pequenas liberações durante o funcionamento rotineiro.

Fonte Secundária (Secondary Grade of Release): é aquela cuja liberação não é esperada durante a operação normal, mas pode ocorrer em situações anormais, como falhas de equipamento, manutenção inadequada, sobrepressão acidental ou degradação de componentes. Quando ocorre, a liberação tende a ter curta duração. Exemplos típicos incluem drenos, pontos de amostragem, válvulas de alívio de pressão (que podem abrir sob condições anormais) e conexões sujeitas a vibração excessiva.

2.3 – PARÂMENTROS CONSIDERADOS NA CLASSIFICAÇÃO

A classificação de uma área não pode ser feita de forma arbitrária. A ABNT NBR IEC 60079-10-1:2022 estabelece que os seguintes parâmetros devem ser rigorosamente considerados:

Taxa de liberação (release rate): a quantidade de gás ou vapor liberado por unidade de tempo, que depende da pressão interna, do diâmetro do orifício, da fase do fluido (gás, líquido, vapor) e das propriedades físico-químicas da substância.
Duração e frequência da liberação: o tempo total durante o qual a liberação persiste e a frequência com que ela ocorre, que determinam diretamente o grau da fonte (contínua, primária ou secundária).
Pressão e temperatura de operação: afetam diretamente a taxa de liberação e a capacidade de formação de névoas ou vapores.
Propriedades da substância: incluindo densidade relativa do gás ou vapor (que determina se a nuvem tende a subir ou descer), limite inferior de explosividade (LIE), limite superior de explosividade (LSE), ponto de fulgor, ponto de ebulição e temperatura de autoignição.
Condições de ventilação: a ventilação é um dos fatores mais críticos, pois determina a capacidade de diluição e dispersão da atmosfera explosiva. A norma classifica a ventilação em três graus (alta, média e baixa) e avalia sua disponibilidade (boa, regular ou pobre).
Geometria do entorno: a presença de obstáculos, paredes, tetos, piscinas de contenção e dutos influencia diretamente o padrão de dispersão do gás ou vapor, podendo confinar ou acelerar a formação de atmosferas explosivas.
Condições de referência: a norma adota como referência condições atmosféricas padrão de 25 °C e 1 atm, com classe de estabilidade atmosférica D (neutra). Desvios dessas condições devem ser explicitamente considerados na análise.

2.4 – ZONAS CLASSIFICADAS (DEFINIÇÕES E DELIMITAÇÕES)

Com base no tipo de fonte de liberação e nos parâmetros acima, a área ao redor de cada fonte é classificada em Zonas, que representam a probabilidade de ocorrência de uma atmosfera explosiva:

Zona 0: área onde uma atmosfera explosiva de gás está presente de forma contínua ou por longos períodos. Associada a fontes contínuas. É a zona de maior criticidade.
Zona 1: área onde uma atmosfera explosiva de gás pode ocorrer ocasionalmente durante a operação normal. Associada a fontes primárias.
Zona 2: área onde uma atmosfera explosiva de gás não é esperada durante a operação normal, mas, se ocorrer, terá curta duração. Associada a fontes secundárias.

A extensão de cada zona é determinada por uma combinação de fatores: a taxa de liberação, a concentração resultante em relação ao LIE, a eficiência da ventilação e a geometria local. A imagem de referência (Figura 1) ilustra esse conceito de forma exemplar: a pluma de vapor que emerge da válvula de alívio (fonte contínua) apresenta uma zona interna de concentração alta (acima do LIE), onde as distâncias típicas medidas foram de 0,5 m, 1,5 m e 3,0 m a partir do ponto de liberação. A coloração da pluma, variando do vermelho (alta concentração) ao azul (baixa concentração, abaixo do LIE), representa visualmente o gradiente de diluição à medida que o gás se mistura com o ar ambiente e se dispersa.

É fundamental compreender que a extensão das zonas não é um valor fixo e universal. Conforme destacado na própria norma e na nota técnica da imagem, distâncias típicas são ilustrativas e cada fonte de liberação deve ser avaliada individualmente, considerando suas condições específicas de operação e o ambiente ao redor.

2.5 – FONTES DE LIBERAÇÃO NA PRÁTICA INDUSTRIAL

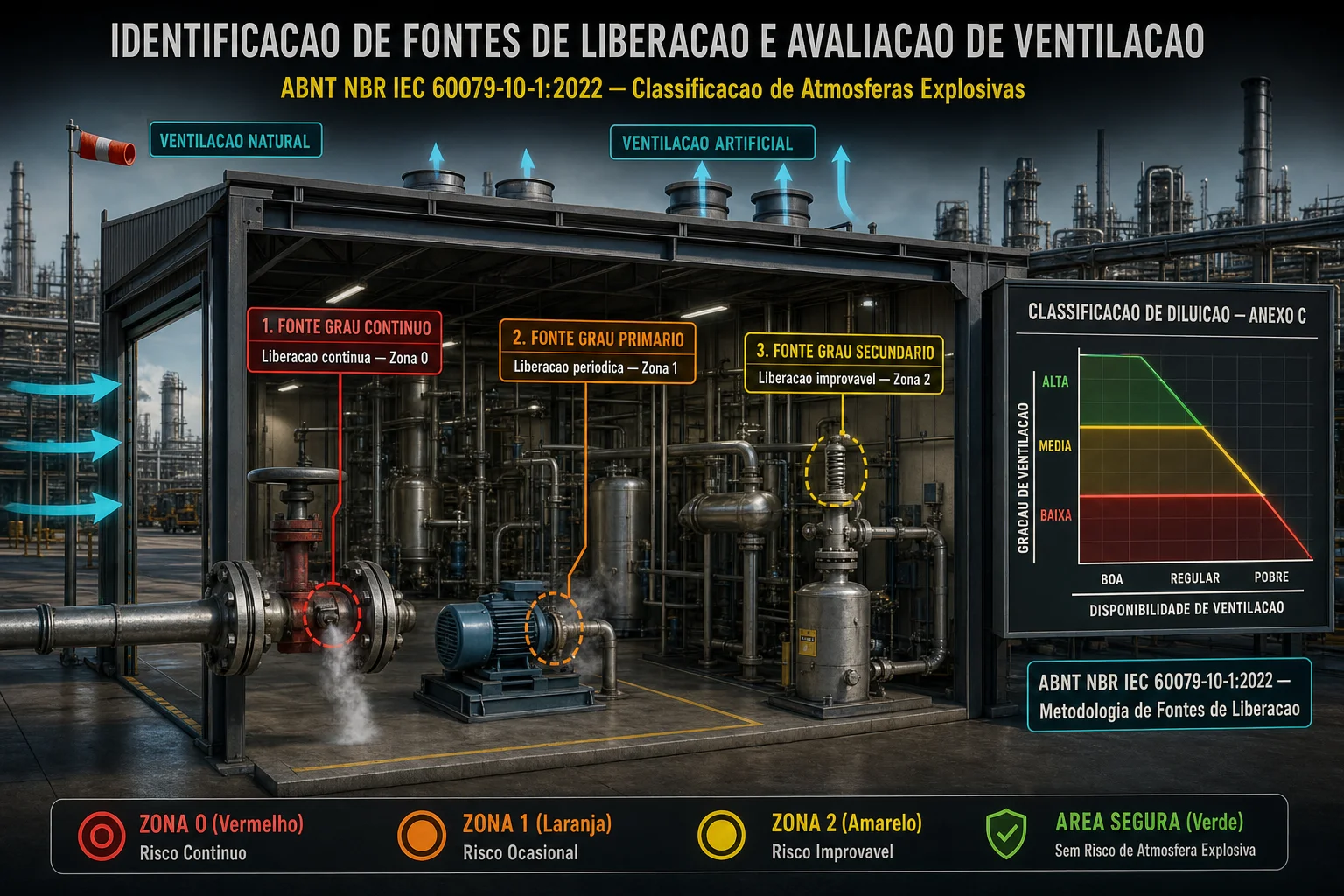

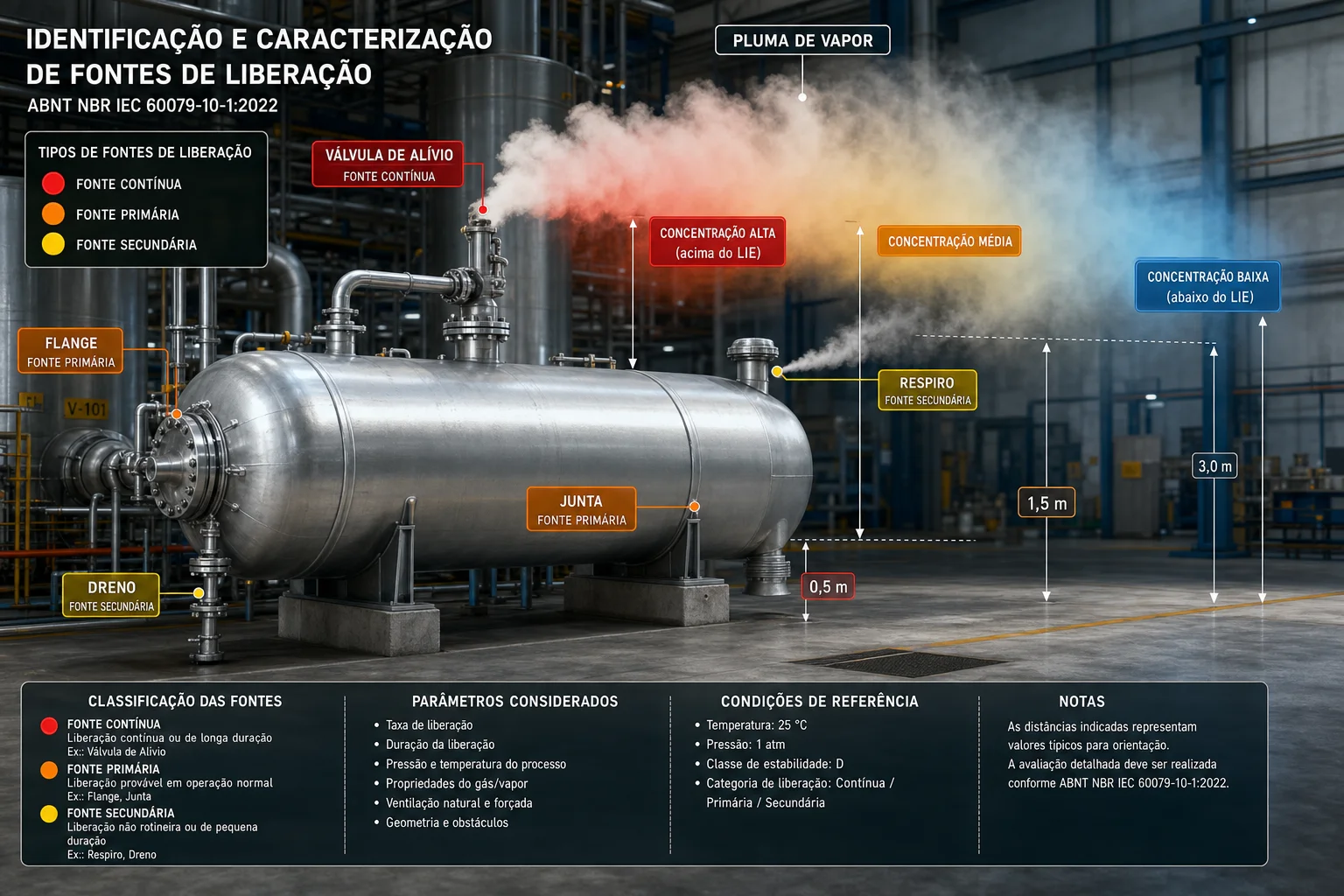

Na prática, uma instalação industrial típica contém dezenas ou centenas de potenciais fontes de liberação. Cada flange, cada junta de vedação, cada válvula, cada dreno e cada respiro devem ser individualmente identificados, caracterizados e classificados quanto ao seu grau de liberação.

Válvula de alívio: classificada como fonte contínua, pois está sujeita à liberação de vapor sempre que a pressão interna atinge o ponto de abertura. A pluma de vapor resultante define uma Zona 0 ou Zona 1 imediata ao seu redor.
Respiro (vent): classificado como fonte secundária, pois libera gases ou vapores apenas sob condições específicas (como durante o enchimento do tanque ou variação térmica).
Flanges e juntas: classificados como fontes primárias, pois pequenas liberações podem ocorrer de forma periódica devido a ciclos térmicos, vibração ou degradação gradual das vedações.
Drenos: classificados como fontes secundárias, pois são operados apenas intermitentemente e podem apresentar liberações durante a abertura para purga ou amostragem.

Cada uma dessas fontes define um volume ao seu redor, as zonas classificadas, onde equipamentos elétricos e não elétricos devem ser selecionados com nível de proteção compatível com a probabilidade de ocorrência da atmosfera explosiva.

2.6 – DOCUMENTAÇÃO E DESENHOS DE CLASSIFICAÇÃO

Todo o estudo de classificação de áreas deve ser formalmente documentado. A ABNT NBR IEC 60079-10-1:2022 exige que a classificação seja registrada em um desenho técnico (planta baixa e/ou vista em elevação) que mostre:

A extensão e o tipo de todas as zonas classificadas (Zona 0, 1 e 2);
A localização e o tipo de cada fonte de liberação identificada;
Os parâmetros considerados na classificação (taxa de liberação, ventilação, propriedades da substância);
As condições de referência adotadas;
As hipóteses e premissas utilizadas no estudo.

Este documento não é estático, ele deve ser revisado sempre que houver alterações no processo, nos equipamentos, nas substâncias manipuladas ou nas condições operacionais que possam impactar a classificação. Mudanças como substituição de selos, alteração de pressão de operação, inclusão de novos pontos de conexão ou modificação do sistema de ventilação podem alterar significativamente a extensão e o tipo das zonas classificadas.

2.7 – INTEGRAÇÃO COM OUTRAS NORMAS E REGULAÇÕES

A classificação de áreas não existe em um vácuo normativo. No Brasil, ela dialoga diretamente com:

NR-20 (Segurança e Saúde no Trabalho com Inflamáveis e Combustíveis): que estabelece, em seu item 20.5, a obrigatoriedade de identificação das áreas classificadas no projeto das instalações, e no item 20.13, determina o controle rigoroso de fontes de ignição nessas áreas.
NR-10 (Segurança em Instalações e Serviços em Eletricidade): que exige que instalações elétricas em áreas classificadas atendam aos requisitos específicos de proteção.
ABNT NBR IEC 60079-14: que estabelece os critérios para a seleção e instalação de equipamentos elétricos em áreas classificadas.
ABNT NBR IEC 60079-17: que trata da inspeção e manutenção de instalações elétricas em áreas classificadas.

Compreender essas interconexões normativas é essencial para um engenheiro de segurança, pois a classificação de áreas é a base sobre a qual todas as demais decisões de segurança são tomadas, da especificação de motores e sensores ao projeto de sistemas de ventilação e contenção.

3 – ANÁLISE PRELIMINAR DE PERIGOS (APP)

3.1 – ETAPA FUNDAMENTAL ANTES DA CLASSIFICAÇÃO DE ÁREAS

Antes de qualquer estudo de classificação de áreas, uma etapa preliminar de extrema importância deve ser rigorosamente conduzida: a Análise Preliminar de Perigos (APP) . Também conhecida internacionalmente como Preliminary Hazard Analysis (PHA), esta é a ferramenta de gestão de riscos que antecede e subsidia todo o processo de classificação, fornecendo o arcabouço necessário para que as decisões sobre zonas, fontes de liberação e medidas de controle sejam tomadas com base em critérios objetivos e não em suposições. Conforme estabelecido pela ABNT NBR ISO 31000:2018 — Gestão de Riscos — Diretrizes, e pela ABNT NBR IEC 31010:2021 — Gestão de Riscos — Técnicas para o Processo de Avaliação de Riscos, a avaliação de riscos é o processo estruturado que compreende a identificação, a análise e a avaliação dos riscos, e deve ser o ponto de partida de qualquer empreendimento que envolva perigos significativos. A Figura 02, intitulada “Análise Preliminar de Perigos (APP), — Áreas Classificadas para Gases, Vapores e Névoas”, ilustra este conceito ao apresentar a planta industrial com as zonas de perigo (Zona 0, Zona 1, Zona 2) sobrepostas, a matriz de identificação de perigos, o gráfico de risco por consequência versus frequência, as medidas de controle e o monitoramento em tempo real — demonstrando como a APP integra todas essas dimensões em um único processo sistemático.

3.2 – ABNT NBR ISO 31000:2018

A ABNT NBR ISO 31000:2018 estabelece que o processo de gestão de riscos deve ser parte integrante da governança e da tomada de decisão em todos os níveis da organização. Em seu item 6.4, a norma define o processo de avaliação de riscos como composto por três etapas essenciais:

IDENTIFICAÇÃO DO RISCO: Processo de encontrar, reconhecer e descrever os riscos que podem afetar o alcance dos objetivos;
ANÁLISE DE RISCO: Processo de compreender a natureza do risco e determinar o nível de risco, considerando as causas e fontes, as consequências positivas e negativas, e a probabilidade de que essas consequências possam ocorrer;
AVALIAÇÃO DE RISCO: Processo de comparar os resultados da análise de riscos com os critérios de risco estabelecidos para determinar se o risco e/ou sua magnitude são aceitáveis ou toleráveis.

No contexto da classificação de áreas, essa estrutura se traduz na identificação sistemática de cada potencial fonte de liberação de substâncias inflamáveis, na análise da probabilidade e severidade dos cenários de formação de atmosfera explosiva, e na avaliação da necessidade de medidas de controle adicionais antes que a classificação propriamente dita seja iniciada.

3.3 – ANBT NBR ISO 21010:2010

A ABNT NBR IEC 31010:2021, por sua vez, fornece as diretrizes para a seleção e aplicação das técnicas de avaliação de riscos. Em seu escopo, ela estabelece que o processo de avaliação de riscos deve responder a questões fundamentais como: “O que pode acontecer e por quê?” (identificação), “Quais são as consequências e qual a sua probabilidade?” (análise), “Existem fatores que mitigam as consequências ou reduzem a probabilidade?” (análise de controles) e “O nível de risco é tolerável ou aceitável?” (avaliação). A norma cataloga dezenas de técnicas específicas no Anexo B, incluindo, o HAZOP (B.2), a APP — Análise Preliminar de Perigos (B.3), a FMEA (B.5), a Análise de Árvore de Falhas (B.7) e a Análise de Árvore de Eventos (B.8). No contexto da classificação de áreas, a APP é a técnica mais indicada para a fase inicial, pois permite uma varredura ampla e sistemática de todos os perigos associados a gases, vapores, névoas inflamáveis, antes de se aprofundar em análises mais detalhadas como o estudo de fontes de liberação da IEC 60079-10-1.

3.4 – APLICAÇÃO APP EM ÁREAS CLASSIFICADAS

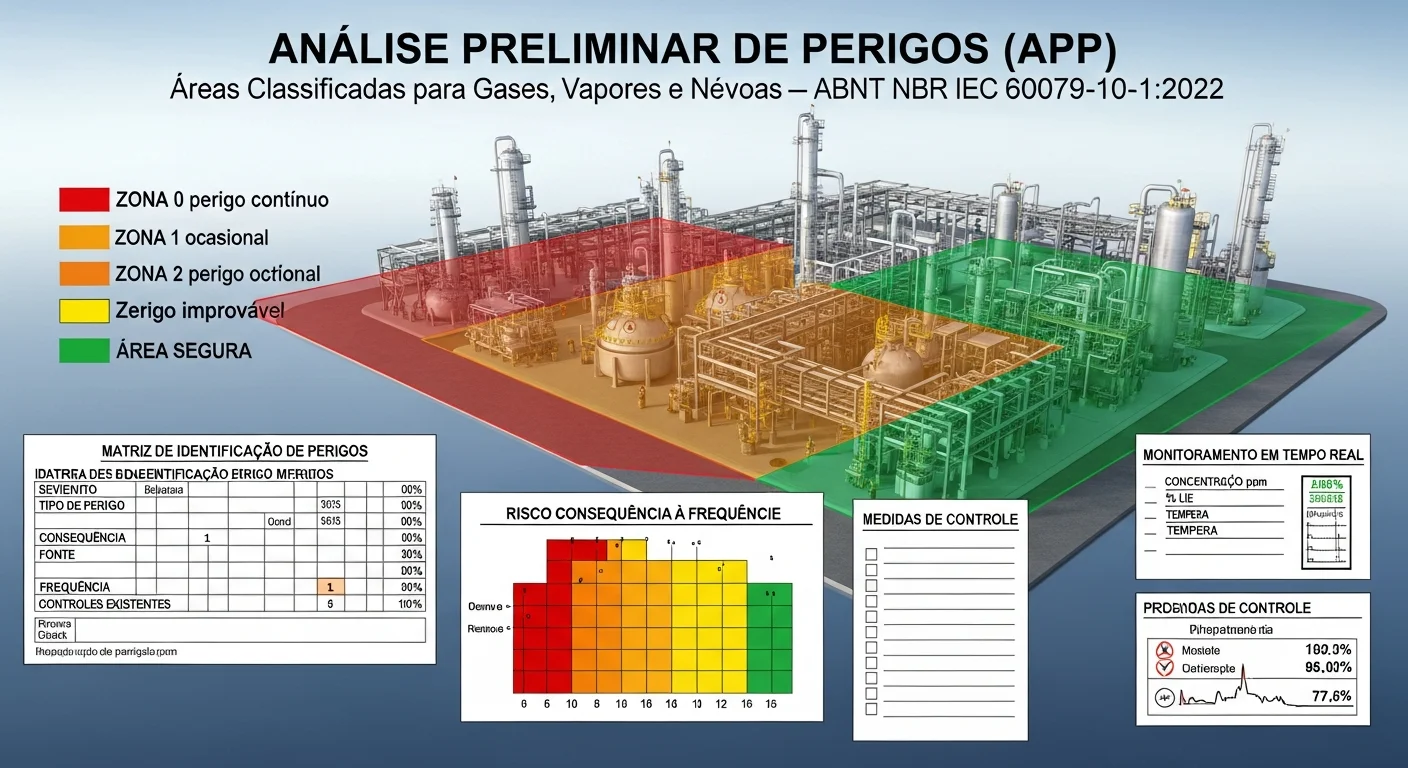

A APP aplicada à classificação de áreas segue um procedimento estruturado que começa com a definição do escopo e dos limites do sistema a ser analisado. A equipe multidisciplinar, composta por engenheiros de processo, segurança, elétrica, manutenção e operação, lista todas as substâncias inflamáveis presentes na instalação, suas propriedades físico-químicas (ponto de fulgor, limites de explosividade, densidade relativa, temperatura de autoignição, pressão de vapor), as condições de operação (pressão, temperatura, fase), e identifica todos os equipamentos, tubulações, conexões e pontos onde essas substâncias estão contidas. Para cada um desses itens, a equipe pergunta: “O que pode dar errado? Qual o pior cenário de liberação? Quais as consequências?” Esse processo é registrado em uma matriz de identificação de perigos (conforme ilustrado na Figura 02), que relaciona cada cenário identificado com sua causa, consequência, controles existentes e recomendações. A imagem da APP na Figura 3 mostra exatamente esta estrutura: a zona 0 (perigo contínuo, em vermelho) no topo esquerdo da planta, a zona 1 (ocasional, em laranja) e zona 2 (perigo ocasional, em amarelo) sobrepostas ao centro, e a área segura (em verde) à direita, demonstrando a correlação direta entre a identificação dos perigos na APP e a subsequente definição das zonas classificadas.

A matriz de risco é a ferramenta central da APP para classificação de áreas. Ela cruza duas dimensões fundamentais: a frequência (ou probabilidade) de ocorrência do evento iniciador, que no contexto de classificação de áreas está diretamente relacionada ao grau da fonte de liberação (contínua, primária ou secundária), e a consequência (severidade) do evento, que depende da quantidade de substância liberada, da sua toxicidade, inflamabilidade e do potencial de dano à vida humana e ao patrimônio. A Figura 02 ilustra este conceito no painel central inferior, onde o gráfico “Risco, Consequência × Frequência” mostra uma escala cromática que vai do vermelho escuro (risco extremo, frequência alta e consequência catastrófica) ao verde (risco baixo, frequência remota e consequência leve). É esta análise combinada que permite priorizar as fontes de liberação que requerem medidas de controle imediatas e definir a extensão das zonas classificadas com base no risco real, e não apenas em critérios genéricos. A NR-20, em seu item 20.7, estabelece que as instalações classe II e III devem obrigatoriamente dispor de análise de riscos, coordenada por profissional habilitado e elaborada por equipe multidisciplinar, reforçando que a análise de riscos é um pré-requisito legal e normativo para a classificação de áreas.

A identificação e documentação das fontes de liberação é um dos resultados mais importantes da APP quando aplicada à classificação de áreas. Durante a APP, cada equipamento e componente é analisado individualmente: válvulas de alívio, flanges, juntas, selos de bombas, respiros, drenos, pontos de amostragem, conexões instrumentadas, e todos os demais pontos onde uma liberação pode ocorrer. Para cada um, a APP registra o tipo de fluido, a fase (gás, líquido, vapor), as condições normais e anormais de operação, a frequência estimada de liberação, a quantidade potencialmente liberada, e as barreiras de proteção existentes. Este registro alimenta diretamente o estudo de classificação de áreas, fornecendo os dados de entrada necessários para a Seção 6 da IEC 60079-10-1 (Liberação de Substâncias Inflamáveis) e para a estimativa das taxas de liberação conforme o Anexo B da mesma norma. Sem uma APP prévia, o classificador de áreas estaria trabalhando sem uma base sólida de informações sobre o que pode falhar, com que frequência e com quais consequências. O painel de monitoramento em tempo real ilustrado na Figura 02, com indicadores de concentração (ppm), LIE, temperatura, reforça que a APP não é um exercício único, mas um processo contínuo que se integra ao sistema de gestão de segurança operacional.

A integração da APP com as demais etapas da classificação de áreas segue o fluxograma lógico estabelecido no Anexo F da ABNT NBR IEC 60079-10-1:2022, que começa com a identificação das substâncias e fontes, procede para a determinação dos graus de liberação, avaliação da ventilação, determinação dos tipos e extensões das zonas, e conclui com a documentação. A APP é a etapa que antecede e alimenta todo este fluxo. Conforme a ABNT NBR ISO 31000:2018, os resultados da avaliação de riscos devem ser registrados e relatados (item 6.7), e devem servir como base para o tratamento dos riscos (item 6.5). No contexto da classificação de áreas, o tratamento dos riscos se materializa na seleção de equipamentos com nível de proteção adequado (EPL), na implementação de medidas de controle de fontes de ignição (conforme NR-20, item 20.13), no projeto de sistemas de ventilação, na definição de procedimentos operacionais e de manutenção, e na especificação de sistemas de detecção e supressão. As medidas de controle identificadas na APP, como indicado no painel da Figura 02 com lista de verificação (checklist), incluem desde a contenção primária (selos mecânicos, juntas adequadas, válvulas de bloqueio) até medidas secundárias como sistemas de ventilação forçada, detectores de gás, alarmes, intertravamentos de segurança e procedimentos de resposta a emergências. Cada medida de controle deve ser documentada, testada e mantida ao longo de todo o ciclo de vida da instalação, e qualquer alteração deve ser submetida ao processo de gestão de mudanças (MOC).

Finalmente, a APP para classificação de áreas não é um documento estático. A Figura 02 ilustra de forma exemplar a natureza multidimensional e contínua deste processo: a planta industrial com suas zonas dinâmicas, a matriz de perigos, o gráfico de risco, as medidas de controle e o monitoramento em tempo real formam um sistema integrado que deve ser periodicamente revisado e atualizado. A ABNT NBR ISO 31000:2018, em seu item 6.6, estabelece que o monitoramento e a análise crítica devem ser planejados como parte do processo de avaliação de riscos, com responsabilidades claramente definidas. A ABNT NBR IEC 31010:2021 complementa que a avaliação de riscos deve ser repetida sempre que houver mudanças significativas no contexto, incluindo alterações no processo, nos equipamentos, nas substâncias manipuladas, na equipe de operação ou no arcabouço regulatório. Uma modificação no sistema de ventilação, a substituição de um selo mecânico por outro de especificação diferente, a mudança na pressão de operação de um vaso, ou até mesmo a constatação de que uma determinada fonte de liberação ocorre com frequência maior do que a inicialmente estimada, todas essas situações demandam a reavaliação da APP e, consequentemente, a revisão do estudo de classificação de áreas. A imagem da APP (Figura 02) demonstra esta integração ao mostrar, no painel direito, os dados de monitoramento em tempo real, concentração (ppm), LIE e temperatura, conectados visualmente às zonas e aos perigos identificados, consolidando o ciclo PDCA (Plan-Do-Check-Act) da gestão de riscos conforme preconizado pela ISO 31000.

A Análise Preliminar de Perigos (APP) é, portanto, a base sobre a qual todo o edifício da classificação de áreas é construído. Ignorar esta etapa ou tratá-la como um mero formalismo documental é comprometer a integridade de todo o estudo de classificação, expondo pessoas, patrimônio e meio ambiente a riscos que poderiam ter sido identificados e mitigados. A integração das diretrizes da ABNT NBR ISO 31000:2018, das técnicas da ABNT NBR IEC 31010:2021 e dos requisitos da ABNT NBR IEC 60079-10-1:2022 com as exigências da NR-20 forma um arcabouço técnico e legal robusto que, quando adequadamente implementado, permite que as decisões sobre zonas classificadas, seleção de equipamentos e medidas de controle sejam tomadas com base em análise objetiva de riscos e não em presunções subjetivas.

4. VENTILAÇÃO E DILUÍÇÃO EM ÁREAS CLASSIFICADAS

4.1 – O FATOR CRÍTICO NA CLASSIFICAÇÃO DE ÁREAS

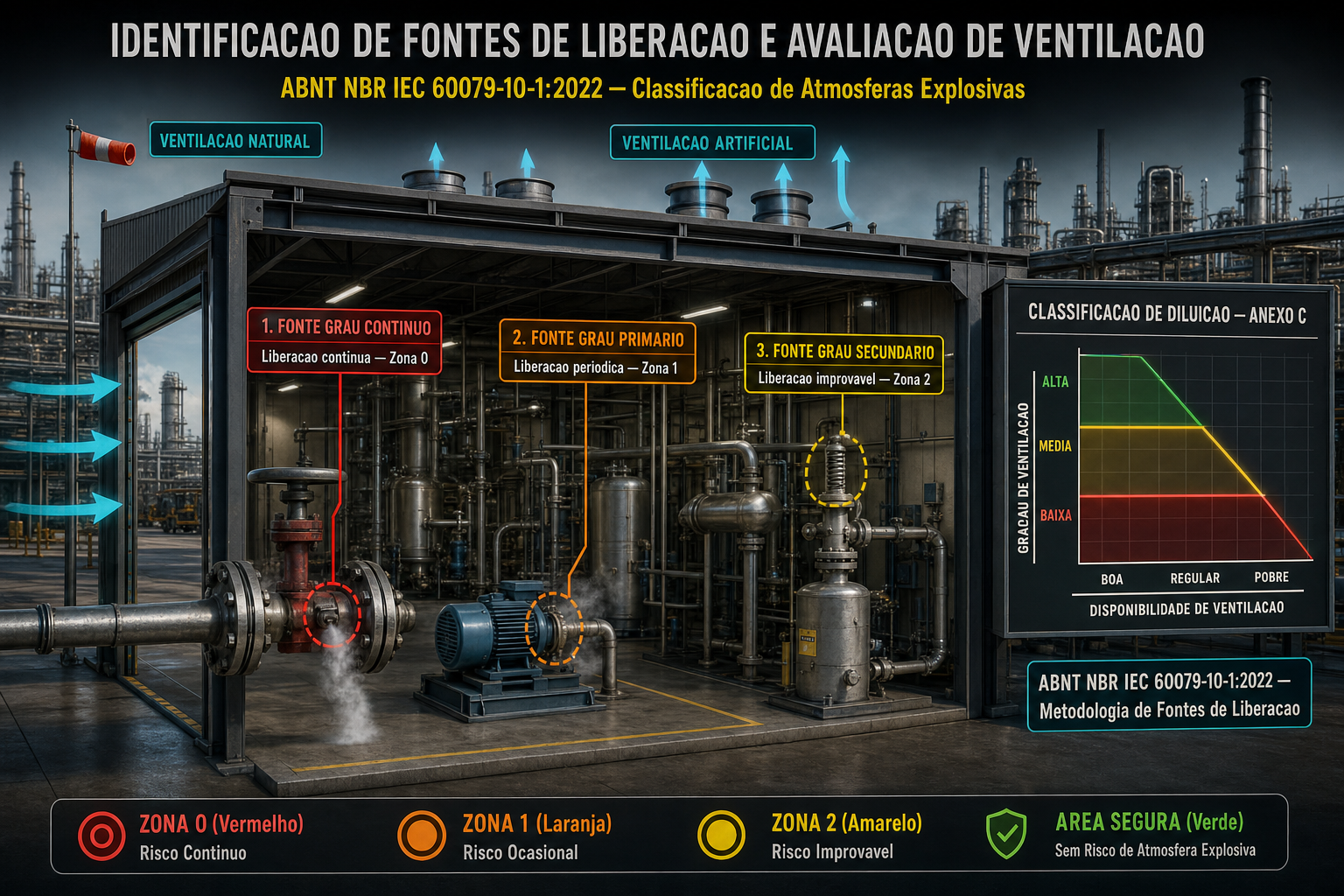

A ventilação ou movimento do ar, é, sem dúvida, o fator mais influente e ao mesmo tempo mais complexo em todo o processo de classificação de áreas para gases, vapores e névoas inflamáveis. Conforme estabelecido na Seção 7 da ABNT NBR IEC 60079-10-1:2022, a ventilação é o mecanismo pelo qual o ar em movimento dilui e dispersa uma atmosfera explosiva, reduzindo sua concentração para níveis seguros abaixo do Limite Inferior de Explosividade (LIE). Mais do que um simples elemento de mitigação, a ventilação é um parâmetro de projeto que pode redefinir completamente a extensão e a severidade das zonas classificadas em uma instalação industrial. Uma ventilação adequada pode transformar uma potencial Zona 0 em uma Zona 1 ou até mesmo em área não classificada, enquanto uma ventilação deficiente pode elevar uma fonte secundária de liberação ao nível de Zona 1, com todas as implicações de segurança e custo que isso acarreta. Por isso, a norma dedica a ela não apenas a Seção 7 principal, mas também um anexo informativo completo, o Anexo C, que fornece diretrizes detalhadas para sua avaliação, incluindo equações, critérios de eficácia e exemplos práticos de arranjos de ventilação.

A ABNT NBR IEC 60079-10-1:2022 define três graus de ventilação que representam a capacidade do movimento do ar em diluir a atmosfera explosiva. A ventilação de grau ALTO (high dilution) é capaz de reduzir a concentração da substância inflamável quase que instantaneamente no entorno imediato da fonte de liberação, mantendo a concentração consistentemente abaixo do LIE. Este grau é tipicamente alcançado por sistemas de ventilação artificial projetados especificamente para este fim, ou por condições naturais excepcionalmente favoráveis, como ventos fortes e constantes em áreas abertas. A ventilação de grau MÉDIO (medium dilution) consegue controlar a concentração da nuvem, mantendo-a em valores inferiores ao LIE enquanto a liberação estiver em curso, embora a nuvem possa persistir por algum tempo após a cessação da emissão. Já a ventilação de grau BAIXO (low dilution) não é capaz de evitar a formação de uma atmosfera explosiva durante a liberação, nem consegue dispersá-la adequadamente após seu término, resultando em maior probabilidade e permanência de concentrações perigosas.

Além do grau de diluição, a norma estabelece um segundo parâmetro igualmente crucial: a disponibilidade da ventilação. Este conceito avalia a confiabilidade com que o sistema de ventilação estará operante quando necessário, ou seja, a probabilidade de que o movimento de ar esteja presente no momento e local da liberação. A disponibilidade é classificada como BOA quando a ventilação está presente de forma praticamente contínua, áreas externas com ventilação natural permanente ou sistemas artificiais com redundância total de equipamentos (ventiladores reserva, fontes de energia ininterruptas). A disponibilidade REGULAR ocorre quando a ventilação está presente na maior parte do tempo, mas pode falhar ocasionalmente, sistemas sem redundância ou áreas externas onde o vento pode cessar. Já a disponibilidade POBRE caracteriza situações onde a ventilação não é garantida ou pode estar ausente por longos períodos, como ambientes internos sem ventilação forçada ou áreas externas abrigadas. A combinação entre grau e disponibilidade da ventilação é o que determinará, em conjunto com o grau da fonte de liberação, o tipo de zona resultante.

A norma distingue dois tipos principais de ventilação: natural e artificial. A ventilação NATURAL ocorre devido a fenômenos atmosféricos, vento predominante, diferenças de temperatura (efeito chaminé ou flutuabilidade térmica) e gradientes de pressão atmosférica. O Anexo C da norma dedica a Seção C.5 inteiramente ao tema, subdividindo a ventilação natural em induzida pelo vento, induzida por flutuabilidade e pela combinação de ambas. A velocidade de referência adotada para projetos conservadores é de 0,5 m/s, valor considerado apropriado para determinar a taxa com que a ventilação em ambiente externo dilui uma liberação inflamável. A ventilação ARTIFICIAL (ou forçada/mecânica) é aquela provida por meios mecânicos, como ventiladores, exaustores e sistemas de insuflamento e exaustão projetados especificamente para o ambiente. A segunda imagem deste artigo, intitulada “Avaliação de Ventilação e Análise de Diluição”, ilustra de forma exemplar a aplicação de ambos os tipos em um ambiente industrial coberto: à esquerda, a ventilação natural entra pelo duto de insuflamento, enquanto à direita o sistema de exaustão forçada remove os contaminantes para o exterior. No teto, a biruta indica a direção do vento predominante, demonstrando a integração entre os sistemas natural e forçado para garantir a renovação do ar no ambiente.

A interação entre o grau da fonte de liberação e a ventilação é o cerne do processo de classificação. A Tabela D.1 da norma (reproduzida conceitualmente no fluxograma do Anexo F) estabelece a lógica de determinação do tipo de zona com base nessa combinação. Uma fonte CONTÍNUA, combinada com ventilação de grau ALTO e disponibilidade BOA, resultará em Zona 1 (e não Zona 0), pois a diluição é suficientemente eficaz para reduzir a probabilidade de uma atmosfera explosiva persistente. Se a mesma fonte contínua estiver em ambiente com ventilação BAIXA e disponibilidade POBRE, a classificação será Zona 0. Este é um ponto de extrema relevância prática: a ventilação pode REDUZIR a severidade da zona quando é favorável, ou AUMENTÁ-LA quando é deficiente. Uma fonte SECUNDÁRIA (que normalmente resultaria em Zona 2) em um ambiente com ventilação BAIXA e disponibilidade POBRE pode ser classificada como Zona 1, pois a atmosfera explosiva tenderá a persistir por mais tempo. Essa lógica é representada visualmente na imagem de ventilação: as cores variam do vermelho (alta concentração e baixa diluição) passando pelo laranja e amarelo (concentração moderada e média diluição) até o azul (níveis seguros e alta diluição), demonstrando o gradiente de diluição ao longo do percurso do fluxo de ar através do ambiente industrial.

A norma fornece um método analítico para avaliar a suficiência da ventilação, baseado no cálculo do volume hipotético de atmosfera explosiva (Vz) e no tempo de dispersão (t) . O Vz representa o volume teórico que conteria toda a substância inflamável liberada, diluída exatamente no Limite Inferior de Explosividade (LIE). Um Vz pequeno ou próximo de zero indica que a ventilação é capaz de diluir rapidamente a liberação, caracterizando ventilação ALTA, enquanto um Vz grande sugere ventilação insuficiente. Paralelamente, o tempo de dispersão t representa o período necessário para que a atmosfera explosiva seja eliminada após a cessação da liberação. A combinação destes dois parâmetros permite classificar objetivamente a ventilação. A taxa mínima teórica de ventilação para diluir uma dada liberação é calculada pela equação: dV/dt_min = (dVg/dt × k) / (LIE × f) , onde dV/dt_min é a vazão mínima de ar (m³/s), dVg/dt é a taxa máxima de liberação da fonte (kg/s), LIE é o Limite Inferior de Explosividade (kg/m³), k é o fator de segurança relacionado ao LIE (tipicamente 0,25 para fontes contínuas, 0,5 para fontes primárias e 1,0 para fontes secundárias), e f é o fator de não homogeneização da mistura (variando de 1 para condições ideais até 5 para mistura limitada). Este equacionamento, detalhado no Anexo C da norma, confere ao processo de classificação uma base técnica quantitativa robusta.

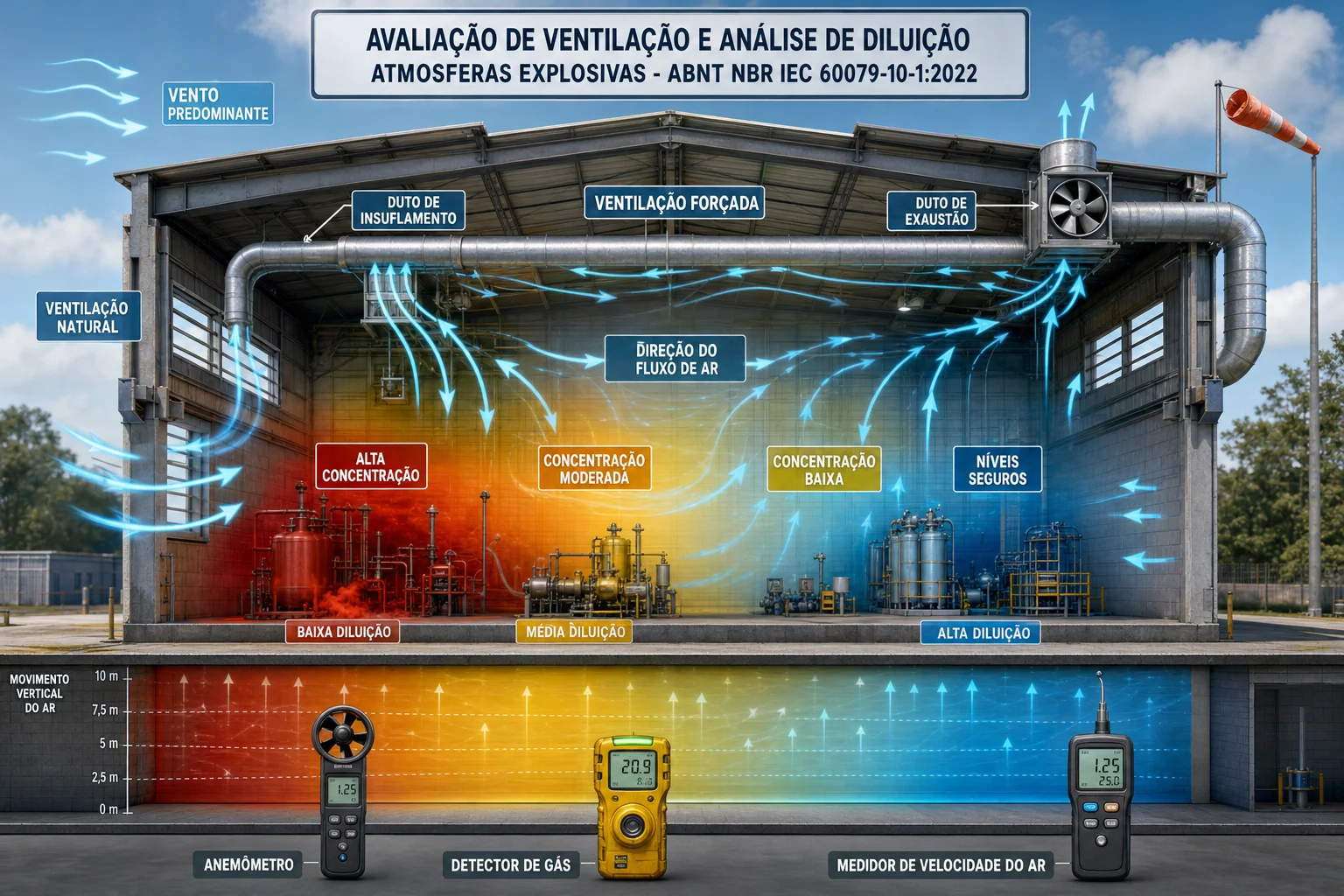

A eficácia de um sistema de ventilação não depende apenas da sua vazão volumétrica. A DENSIDADE RELATIVA do gás ou vapor é fundamental: gases mais pesados que o ar (como GLP e vapores de solventes) tendem a se acumular em níveis baixos, exigindo exaustão junto ao piso; gases mais leves que o ar (como hidrogênio, metano e amônia) sobem e requerem exaustão no teto. A GEOMETRIA DO AMBIENTE, presença de obstáculos, vigas, paredes, cantos mortos, mezaninos e piscinas de contenção, pode criar zonas de estagnação onde a ventilação é ineficaz. A imagem de ventilação ilustra a escala vertical de 0 m a 10 m, demonstrando como a concentração e a diluição variam com a altura do ambiente. A DIREÇÃO E VELOCIDADE DO VENTO predominante, representada pela biruta na imagem, influenciam diretamente o padrão de dispersão. A TAXA DE RENOVAÇÃO DE AR (número de trocas de ar por hora) é um parâmetro crítico para ambientes fechados. Além disso, liberações na forma de JATO (alta velocidade) têm comportamento de dispersão diferente de liberações DIFUSIVAS (baixa velocidade), influenciando diretamente a extensão da zona. A Figura D.1 da norma fornece gráficos específicos para estimar a extensão das zonas em função do tipo de liberação e das condições de ventilação.

A avaliação de ventilação não é apenas teórica, ela deve ser corroborada por medições de campo sempre que possível. A imagem de ventilação ilustra os três instrumentos essenciais para esta avaliação: o ANEMÔMETRO (que mede a velocidade do vento ou do ar, com leitura de 1,25 m/s), o DETECTOR DE GÁS (que monitora a concentração de gases inflamáveis, com leitura de 20,9%) e o MEDIDOR DE VELOCIDADE DO AR (que confirma as condições de fluxo no ponto de interesse). Essas medições permitem validar as premissas adotadas na classificação e identificar eventuais zonas de estagnação não previstas em projeto. Uma ventilação bem projetada e documentada não apenas reduz a extensão e severidade das zonas classificadas, como também pode eliminar completamente a necessidade de classificação em determinadas áreas quando a diluição é comprovadamente suficiente para manter a concentração abaixo do LIE em todos os cenários plausíveis. Em contrapartida, alterações no sistema de ventilação, desativação de exaustores, obstrução de dutos ou modificações estruturais que alterem o fluxo de ar, podem invalidar completamente o estudo de classificação de áreas, exigindo sua revisão imediata através do processo de gestão de mudanças (MOC). Por isso, a norma recomenda que o sistema de ventilação seja monitorado periodicamente e que sua disponibilidade seja garantida como parte integrante do sistema de segurança da instalação.

A ventilação é, portanto, muito mais do que um elemento acessório na classificação de áreas, ela é um fator determinante que pode alterar fundamentalmente o perfil de risco de uma instalação industrial. Compreender e aplicar corretamente os conceitos de grau de ventilação, disponibilidade, tipos natural e artificial, e o método analítico do Vz é essencial para qualquer profissional envolvido com segurança industrial.

5 – MATRIZ DE DETERMINAÇÃO DO TIPO DE ZONA

5.1 – A FERRAMENTA CENTRAL DA CLASSIFICAÇÃO DE ÁREAS

A Matriz de Determinação do Tipo de Zona, também conhecida como Matriz de Decisão ou Tabela D.1 da ABNT NBR IEC 60079-10-1:2022, é a ferramenta central e o produto final de todo o processo de classificação de áreas para gases, vapores e névoas inflamáveis. É ela que consolida, em uma estrutura lógica e visual, a interação entre as três variáveis fundamentais do estudo, o grau da fonte de liberação, a ventilação (grau e disponibilidade) e o tipo de zona resultante. A Figura 4, intitulada “Matriz de Determinação do Tipo de Zona, Atmosferas Explosivas de Gases”, apresenta esta matriz de forma exemplar: à esquerda, o vaso pressurizado com as zonas coloridas sobrepostas (vermelho para Zona 0, laranja para Zona 1, amarelo para Zona 2 e verde para Área Segura); à direita, a matriz de decisão propriamente dita, com as colunas de grau de liberação, ventilação e tipo de zona, acompanhada dos exemplos de equipamentos, da legenda das zonas e das referências normativas. Esta imagem representa o coração do estudo de classificação de áreas, o momento em que toda a análise prévia se materializa em zonas concretas.

A matriz de zoneamento estabelece quatro níveis de classificação que correspondem diretamente à probabilidade de ocorrência de uma atmosfera explosiva. O primeiro nível é a Zona 0 (Risco Contínuo) , definida como a área onde uma atmosfera explosiva de gás está presente de forma contínua ou por longos períodos, com duração superior a 1.000 horas por ano. Esta zona está associada a fontes de liberação de grau CONTÍNUO combinadas com VENTILAÇÃO FRACA ou ausente. É o nível mais crítico e restritivo, onde equipamentos elétricos devem atender ao mais alto nível de proteção (EPL Ga). O segundo nível é a Zona 1 (Risco Ocasional) , onde a atmosfera explosiva pode ocorrer ocasionalmente durante a operação normal, com duração entre 10 e 1.000 horas por ano. Esta zona está associada a fontes de grau PRIMÁRIO combinadas com VENTILAÇÃO MODERADA, e os equipamentos devem ter nível de proteção EPL Gb. O terceiro nível é a Zona 2 (Risco Improvável) , onde a atmosfera explosiva não é esperada durante a operação normal, mas, se ocorrer, terá curta duração, inferior a 10 horas por ano. Esta zona está associada a fontes de grau SECUNDÁRIO combinadas com VENTILAÇÃO EFICAZ, e os equipamentos devem atender ao nível de proteção EPL Gc. O quarto nível é a Área Segura (Risco Desprezível) , onde nenhuma fonte de liberação está presente ou a ventilação é suficientemente eficaz para diluir qualquer emissão potencial a níveis abaixo do LIE em todos os cenários plausíveis.

A Tabela D.1 da ABNT NBR IEC 60079-10-1:2022, referenciada explicitamente na Figura 04, é a matriz de decisão que correlaciona o grau da fonte de liberação com a efetividade da ventilação para determinar o tipo de zona. Esta tabela não é uma simples lista de regras; ela é o resultado da aplicação de todo o método analítico descrito nos Anexos C e D da norma. Para utilizar a tabela corretamente, o classificador deve ter previamente determinado o grau de cada fonte de liberação (contínua, primária ou secundária) conforme a Seção 6 e o Anexo B, e avaliado o grau de ventilação (ALTO, MÉDIO ou BAIXO) e sua disponibilidade (BOA, REGULAR ou POBRE) conforme a Seção 7 e o Anexo C. A combinação destes parâmetros na matriz produz o tipo de zona. Uma fonte CONTÍNUA em ambiente com ventilação ALTA e disponibilidade BOA pode resultar em Zona 1 (e não Zona 0), pois a diluição é suficientemente eficaz. Uma fonte SECUNDÁRIA em ambiente com ventilação BAIXA e disponibilidade POBRE pode ser elevada a Zona 1. Esta flexibilidade é uma das maiores virtudes da abordagem da IEC, ela reconhece que a classificação não é um exercício mecânico de encaixe, mas um processo de engenharia que requer julgamento técnico baseado em dados reais da instalação.

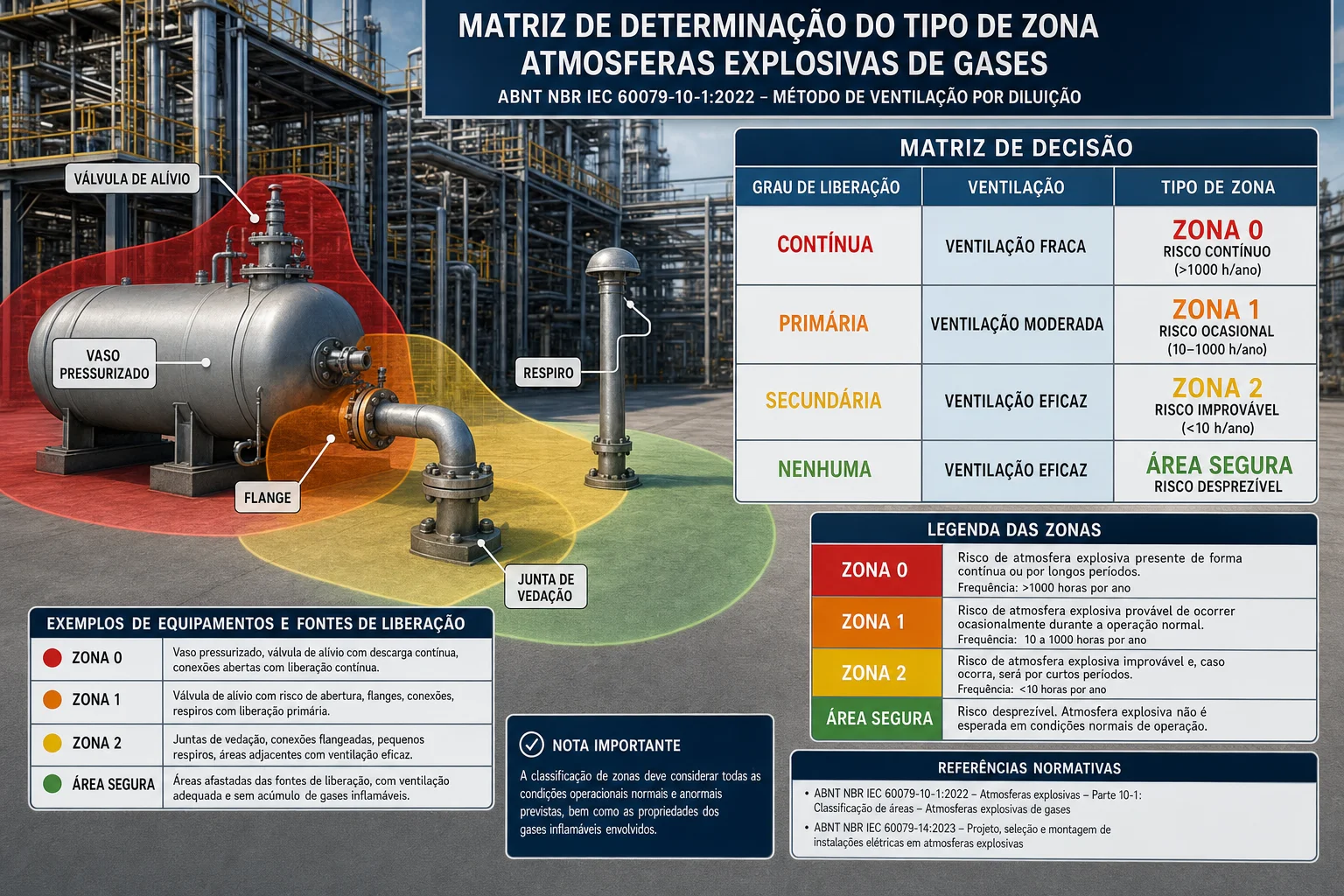

A Figura 4 ilustra graficamente esta correlação ao projetar as zonas coloridas diretamente sobre o vaso pressurizado e seus componentes. A Zona 0 (vermelho) envolve compactamente a válvula de alívio, a fonte contínua de liberação, onde a concentração de gás está acima do LIE de forma permanente. A Zona 1 (laranja) se estende ao redor da Zona 0, abrangendo também o flange e a junta de vedação, fontes primárias, onde a liberação ocorre de forma intermitente durante a operação normal. A Zona 2 (amarelo) circunda as zonas anteriores e também envolve o respiro, fonte secundária, onde a liberação só ocorre em condições anormais e por curta duração. A Área Segura (verde) compreende toda a região circundante onde a concentração de gás se mantém consistentemente abaixo do LIE. Esta representação gráfica é exatamente o que a norma exige no item 10 Documentação, que estabelece que a classificação deve ser registrada em desenhos técnicos (plantas baixas e vistas em elevação) mostrando a extensão e o tipo de cada zona, a localização de cada fonte de liberação e os parâmetros considerados na classificação.

É fundamental compreender que a matriz de zoneamento não opera isoladamente. Ela é o ponto de convergência de todas as análises anteriores: a APP identificou os perigos e as fontes potenciais; a caracterização das fontes de liberação classificou cada ponto em contínuo, primário ou secundário; a avaliação de ventilação determinou o grau e a disponibilidade do movimento de ar no ambiente. A matriz de zoneamento é a ferramenta que integra todas essas informações em uma decisão de classificação. A nota importante destacada na Figura 04, “As distâncias indicadas representam valores típicos e cada fonte de liberação deve ser avaliada conforme a norma aplicável”, reforça que a matriz é um guia metodológico, e não um conjunto de valores fixos. Cada instalação industrial tem suas particularidades de processo, layout, condições ambientais e substâncias manipuladas, e a classificação deve refletir essas especificidades.

A aplicação correta da matriz de zoneamento tem implicações diretas na segurança e nos custos da instalação. Uma classificação excessivamente conservadora, que superdimensiona as zonas, resulta em especificação de equipamentos Ex mais caros e mais restritivos do que o necessário, aumentando os custos de aquisição, instalação e manutenção sem benefício real de segurança. Por outro lado, uma classificação insuficientemente rigorosa, que subdimensiona as zonas, expõe pessoas e patrimônio a riscos inaceitáveis de explosão, podendo resultar em acidentes catastróficos. A matriz de decisão, quando aplicada com base em dados reais de processo, ventilação medida em campo e análise criteriosa das fontes de liberação, permite encontrar o equilíbrio ótimo entre segurança e viabilidade econômica.

Finalmente, a matriz de zoneamento não é apenas uma ferramenta de projeto, ela é um documento vivo que permeia todo o ciclo de vida da instalação industrial. Durante a fase de projeto conceitual, a matriz preliminar orienta o layout da planta, a localização de equipamentos e o dimensionamento de sistemas de ventilação. Durante a engenharia detalhada, a matriz definitiva alimenta a especificação de todos os equipamentos elétricos e não elétricos, os sistemas de instrumentação e controle, os sistemas de detecção de gás e os planos de emergência. Durante a operação e manutenção, a matriz serve como referência para a gestão de mudanças (MOC), para a inspeção periódica das áreas classificadas (conforme IEC 60079-17), para a capacitação dos trabalhadores (conforme NR-20, item 20.12) e para a definição de procedimentos de trabalho seguro, incluindo permissão de trabalho (PT) e controle de fontes de ignição. A matriz de zoneamento é a espinha dorsal que conecta a análise de riscos à engenharia de proteção, transformando conceitos abstratos de probabilidade em decisões concretas de projeto e operação.

A Matriz de Determinação do Tipo de Zona é a ferramenta que materializa todo o esforço analítico das etapas anteriores, identificação de fontes, avaliação de ventilação e análise preliminar de perigos, em uma classificação concreta, documentada e defensável tecnicamente. Dominar sua aplicação é uma competência essencial para qualquer profissional envolvido com segurança industrial em atmosferas explosivas.

6 – MONITORAMENTO E DETECÇÃO DE GASES, VAPORES E NÉVOAS EM ÁREAS CLASSIFICADAS

6.1 – A CAMADA SENSORIAL DE PROTEÇÃO E O PAPEL DO CFD NA OTIMIZAÇÃO DO POSICIONAMENTO DE DETECTORES

O monitoramento contínuo de áreas classificadas por meio de sistemas de detecção de gases representa a camada sensorial mais crítica entre a classificação teórica e a operação segura de uma instalação industrial. Enquanto os capítulos anteriores estabeleceram como classificar as zonas com base em fontes de liberação, ventilação e análise de riscos, este capítulo trata de como monitorar, detectar e confirmar em tempo real as condições que validam, ou alertam para desvios, as premissas adotadas no estudo de classificação de áreas. A ABNT NBR IEC 60079-29-1 estabelece os requisitos de desempenho para detectores de gases inflamáveis, abrangendo desde a construção e os ensaios até os critérios de aceitação para equipamentos portáteis, transportáveis e fixos. Complementarmente, a ABNT NBR IEC 60079-29-2 fornece as diretrizes para seleção, instalação, uso e manutenção desses detectores, consolidando um arcabouço normativo completo que conecta a classificação de áreas à detecção operacional.

Os benefícios de um sistema de detecção de gases bem projetado vão muito além do simples alarme de vazamento. Quando integrado à Análise Preliminar de Perigos (APP) , o monitoramento em tempo real fornece a validação contínua das hipóteses assumidas durante a identificação e avaliação dos riscos. Cada detector de gás posicionado estrategicamente representa uma barreira de proteção que atua na camada de mitigação do cenário de acidente. Conforme a hierarquia de controle de riscos da engenharia de segurança, a detecção precoce permite:

alertar a equipe operacional antes que a concentração atinja o LIE;
acionar automaticamente sistemas de ventilação forçada para diluir a nuvem;
ativar intertravamentos de segurança para isolar a fonte de liberação (válvulas de bloqueio, shutdown automático);
iniciar procedimentos de evacuação e resposta a emergências;
registrar dados históricos para análise de tendências e investigação de incidentes.

A relação entre a detecção de gases e o estudo de classificação de áreas é intrínseca e bidirecional. De um lado, o estudo de classificação de áreas fornece o mapa de zonas que orienta onde os detectores devem ser instalados, concentrando-se nas fontes potenciais de liberação identificadas na Seção 6 da IEC 60079-10-1. De outro lado, os dados históricos coletados pelos detectores alimentam a revisão periódica da classificação, permitindo ajustar premissas sobre frequência de liberação, eficácia da ventilação e extensão das zonas. Por exemplo, se um detector posicionado no limite teórico da Zona 2 registra concentrações acima do LIE com frequência maior do que a prevista, isso indica que a classificação original pode estar subdimensionada, demandando revisão.

Os níveis de proteção associados à detecção de gases em áreas classificadas seguem a mesma hierarquia de Equipment Protection Level (EPL) definida pela IEC 60079-0 e IEC 60079-14. Um detector instalado em Zona 0 deve atender ao nível EPL Ga (Very High), com certificação para operar continuamente na presença de atmosfera explosiva. Em Zona 1, o detector deve atender ao nível EPL Gb (High), adequado para operação normal com possibilidade ocasional de atmosfera explosiva. Em Zona 2, o detector deve atender ao nível EPL Gc (Enhanced), seguro para operação normal, mas sem proteção específica para a presença contínua de gás. Além do EPL, a arquitetura do sistema de detecção deve considerar critérios de redundância, tolerância a falhas e integridade de segurança (SIL — Safety Integrity Level) conforme a IEC 61508 e IEC 61511, especialmente quando os detectores são utilizados como parte de um Sistema Instrumentado de Segurança (SIS). As barreiras de proteção se organizam em camadas: a contenção primária (vasos, tubulações, selos), a ventilação e diluição (primeira camada de mitigação), a detecção e alarme (segunda camada), o shutdown automático e isolamento (terceira camada), e finalmente a resposta a emergências (quarta camada). Cada camada deve ser projetada, testada e mantida de forma independente.

As tecnologias de detecção de gases inflamáveis disponíveis no mercado incluem sensor catalítico (pellistor), infravermelho pontual (IR), infravermelho de caminho aberto (Open Path IR), ultrassônico (acústico), semicondutor e espectrometria de massa. Cada tecnologia tem vantagens e limitações específicas que devem ser consideradas no projeto do sistema de detecção. Os sensores catalíticos são os mais difundidos para detecção de gases inflamáveis, mas são suscetíveis a envenenamento por silicones, sulfetos e chumbo, além de exigirem oxigênio para operar. Os sensores infravermelhos pontuais oferecem maior imunidade a contaminantes e operam em ambientes com deficiência de oxigênio, mas não detectam hidrogênio nem gases diatômicos simétricos. Os detectores ultrassônicos detectam vazamentos pressurizados de alta velocidade pelo ruído acústico característico, independentemente da direção do vento, sendo ideais para áreas abertas com emissões fugitivas de alta energia. Os detectores de caminho aberto (Open Path) criam uma barreira óptica de dezenas a centenas de metros, medindo a concentração integrada de gás ao longo do feixe — ideais para perímetros de tanques e limites de bateria. A escolha da tecnologia adequada depende das substâncias monitoradas, das condições ambientais, da geometria do local e dos requisitos de resposta do sistema.

6.2 – POSICIONAMENTO DOS DETECTORES POR CFD

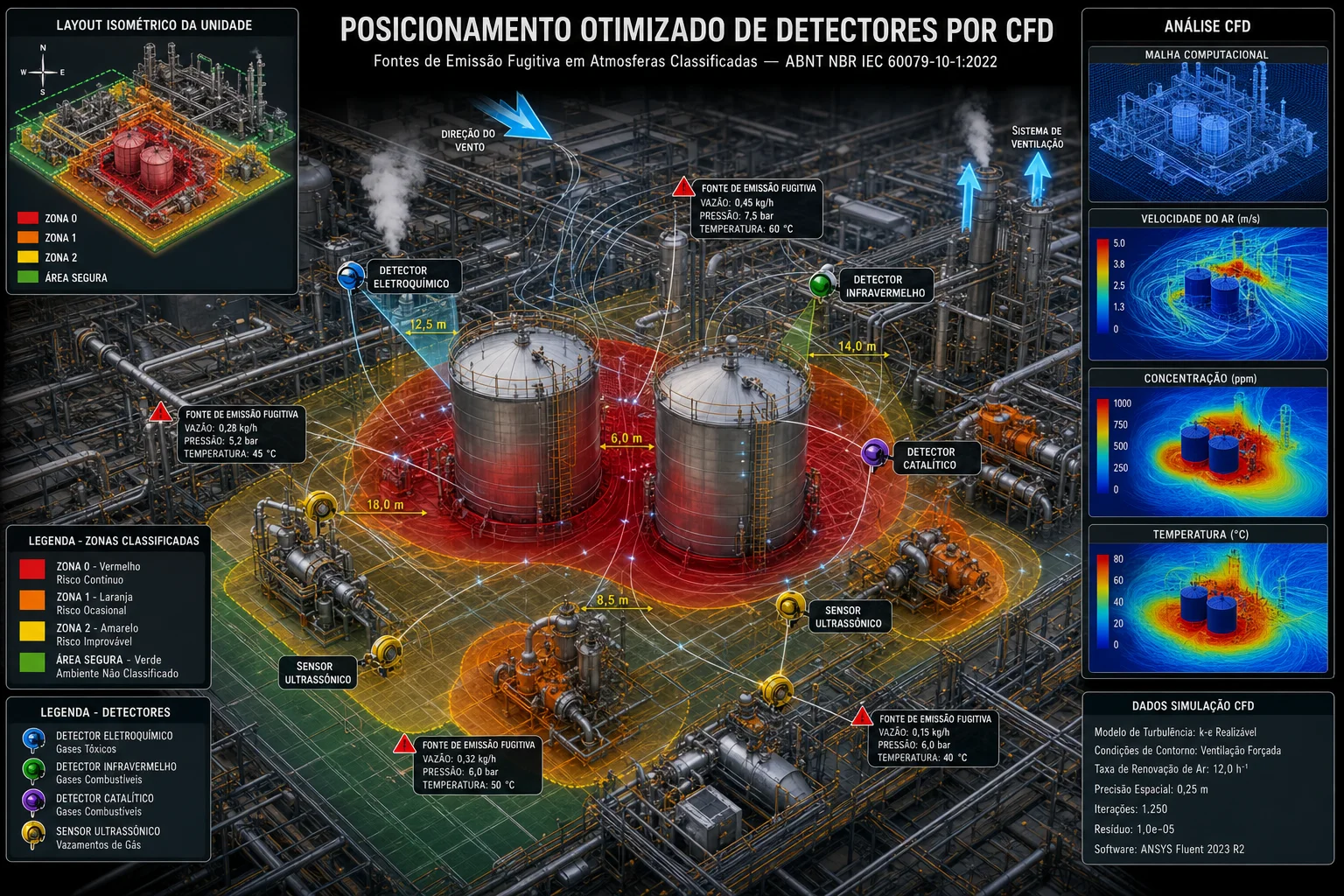

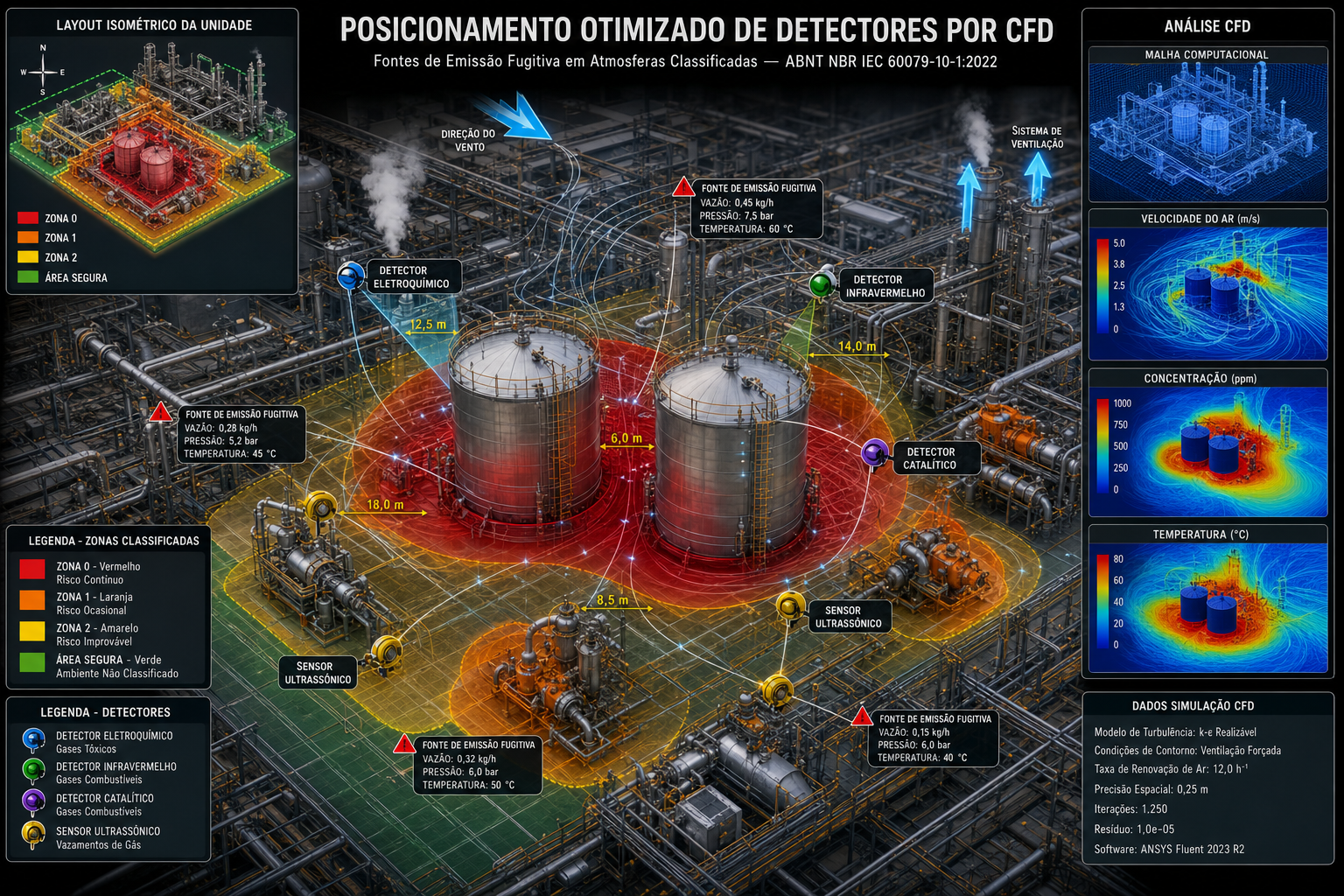

A aplicação de Simulações de Fluidodinâmica Computacional (CFD) no posicionamento de detectores de gás representa o estado da arte em engenharia de segurança preditiva para áreas classificadas. O CFD permite modelar, com alto grau de precisão, a dispersão de gases e vapores inflamáveis em geometrias complexas, considerando variáveis como direção e velocidade do vento, temperatura ambiente, obstáculos estruturais, taxa de liberação, densidade relativa do gás, efeitos de flutuabilidade térmica e padrões de ventilação natural e forçada. Ferramentas especializadas SOFTWARES, permitem realizar centenas de simulações de cenários de vazamento em uma única planta, gerando mapas de probabilidade de detecção para cada configuração de detectores proposta. A metodologia, comprovada por décadas de validação experimental e aplicação industrial, segue um workflow estruturado:

modelagem 3D da instalação com todos os equipamentos, tubulações e obstáculos relevantes;
definição dos cenários de liberação com base nas fontes identificadas na classificação de áreas (fontes contínuas, primárias e secundárias);
simulação da dispersão para cada cenário, considerando diferentes condições de vento, estabilidade atmosférica e direções predominantes;
avaliação do desempenho de cada configuração de detectores proposta;
otimização iterativa até que a configuração atenda aos critérios de cobertura e tempo de resposta estabelecidos.

A otimização do posicionamento de detectores via CFD é particularmente crítica para o monitoramento de emissões fugitivas, aquelas pequenas liberações difusas que ocorrem em flanges, válvulas, selos de bombas, conexões instrumentadas e outros componentes, que constituem a maior parte das fontes de liberação em uma planta industrial. As emissões fugitivas são, por sua própria natureza, difíceis de detectar e localizar: são de baixa vazão, intermitentes, altamente dependentes das condições de vento e ventilação, e frequentemente ocorrem em locais de difícil acesso para instrumentação fixa. Sem uma análise CFD prévia, o posicionamento de detectores para emissões fugitivas é baseado em regras empíricas genéricas, como “instalar um detector a cada 10 metros” ou “posicionar próximo a todas as fontes potenciais”, que resultam em cobertura sub-ótima e custos elevados. Com o CFD, é possível identificar os pontos ótimos de instalação que maximizam a probabilidade de detecção precoce, considerando a direção preferencial de dispersão da nuvem, os padrões de acúmulo em cantos mortos e zonas de estagnação, e o tempo necessário para que a nuvem atinja cada ponto candidato.

O CFD adiciona uma camada de assertividade e confiabilidade ao sistema de detecção que os métodos tradicionais simplesmente não conseguem alcançar. Estudos publicados demonstram que a otimização baseada em CFD pode melhorar a probabilidade de detecção em até 30-50% em comparação com layouts empíricos, além de reduzir o número total de detectores necessários em 15-25% , gerando economia significativa nos custos de aquisição, instalação e manutenção. Mais importante ainda, o CFD permite quantificar objetivamente a incerteza associada a cada configuração de detectores. Em vez de assumir que “um detector próximo à fonte é suficiente”, o CFD responde a perguntas como: “Qual a probabilidade de detecção em 30 segundos para um vazamento de 0,1 kg/s de metano neste flange, considerando vento predominante de nordeste a 2 m/s?” ou “Quantos detectores são necessários para garantir 95% de cobertura em todos os cenários de liberação da Zona 1?” Estas respostas quantitativas são essenciais para a tomada de decisão baseada em risco, permitindo que os recursos de segurança sejam alocados onde realmente produzem o maior benefício.

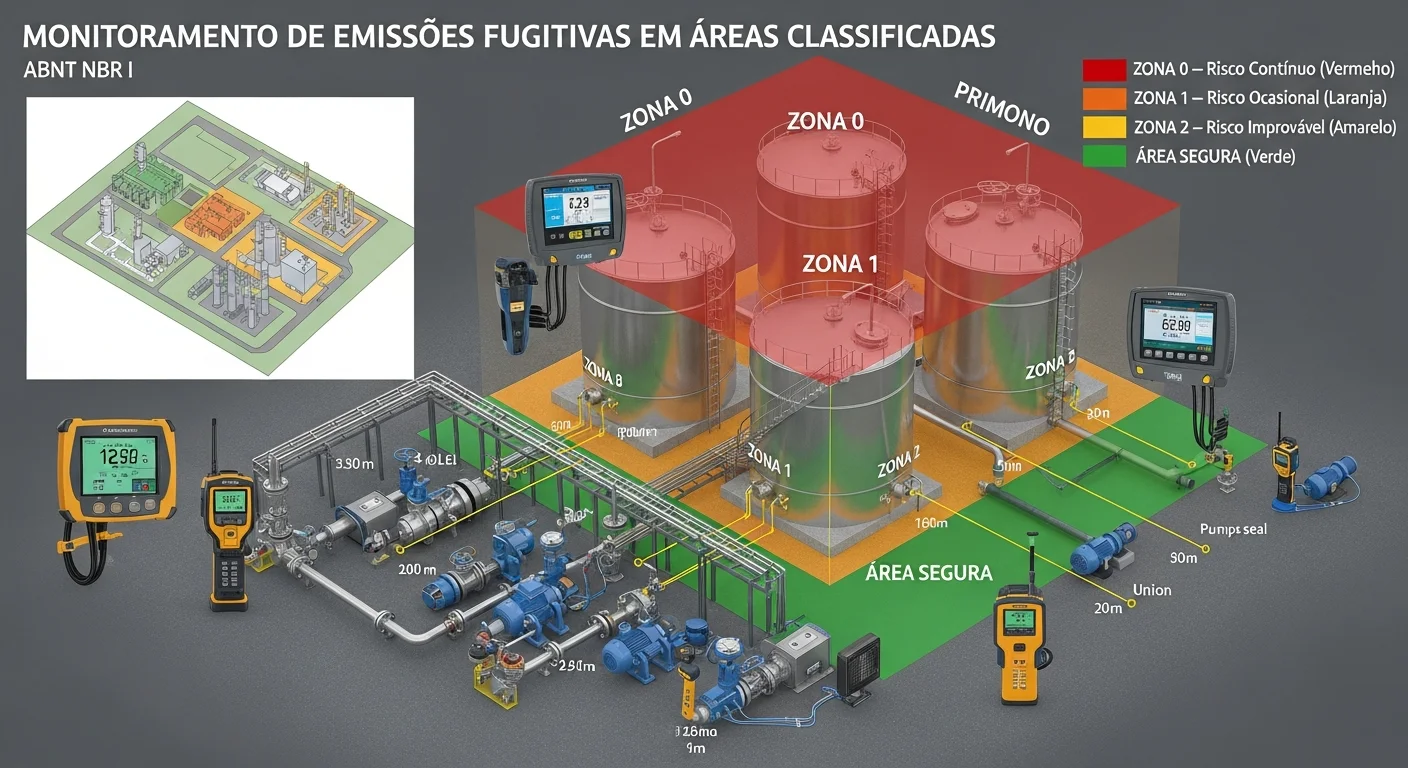

A integração entre o monitoramento de emissões fugitivas, a APP e a classificação de áreas cria um ciclo virtuoso de melhoria contínua na segurança industrial. A APP identifica os perigos e define as barreiras de proteção necessárias. A classificação de áreas traduz esses perigos em zonas e extensões. O monitoramento por detectores valida continuamente se as premissas adotadas estão corretas e se as barreiras são eficazes. O CFD fornece a base científica para posicionar os detectores com a máxima assertividade, reduzindo falsos alarmes e aumentando a detecção precoce. Este ciclo integrado permite que as tomadas de decisão sobre investimentos em segurança, priorização de manutenção, revisão da classificação de áreas e resposta a emergências sejam baseadas em dados objetivos e não em suposições.

Finalmente, o monitoramento de áreas classificadas, quando otimizado por CFD, constitui a camada final de verificação do ciclo PDCA (Plan-Do-Check-Act) da gestão de riscos conforme a ISO 31000. A fase Plan corresponde ao estudo de classificação de áreas e à definição das zonas. A fase Do corresponde à implementação dos sistemas de detecção posicionados estrategicamente. A fase Check corresponde ao monitoramento contínuo, à coleta de dados históricos, à comparação com as premissas de projeto e à identificação de desvios. A fase Act corresponde à revisão periódica da classificação, à recalibração dos detectores, à gestão de mudanças (MOC) quando alterações no processo ou na planta exigem ajustes, e à investigação de incidentes quando um cenário real de liberação é detectado. A engenharia reversa com CFD também permite a realização de análises forenses, simulando retrospectivamente as condições de um vazamento real para determinar sua origem, trajetória e causas, o que alimenta um aprendizado organizacional contínuo. Este ciclo integrado entre classificação, CFD e monitoramento é o que diferencia uma instalação que simplesmente “cumpre a norma” de uma instalação que efetivamente gerencia seus riscos com excelência operacional.

Por fim, o monitoramento de emissões fugitivas em áreas classificadas, quando integrado à análise preliminar de perigos, ao estudo de classificação de áreas e à otimização via CFD, forma um sistema completo de gestão de riscos que opera em tempo real. A ABNT NBR IEC 60079-29-1 e a IEC 60079-29-2 fornecem o arcabouço normativo para a seleção, instalação e manutenção dos detectores, enquanto a simulação computacional com ferramentas CFD confere a precisão necessária para posicionar cada detector no local onde ele trará o maior benefício. O resultado é uma instalação mais segura, com custos otimizados e conformidade plena com as normas aplicáveis.

7. EQUIPAMENTOS ELÉTRICOS PARA ATMOSFERAS EXPLOSIVAS (EX)

7.1 – SELEÇÃO, CERTIFICAÇÃO, TÉCNICAS DE PROTEÇÃO E INTEGRAÇÃO COM AS ZONAS CLASSIFICADAS

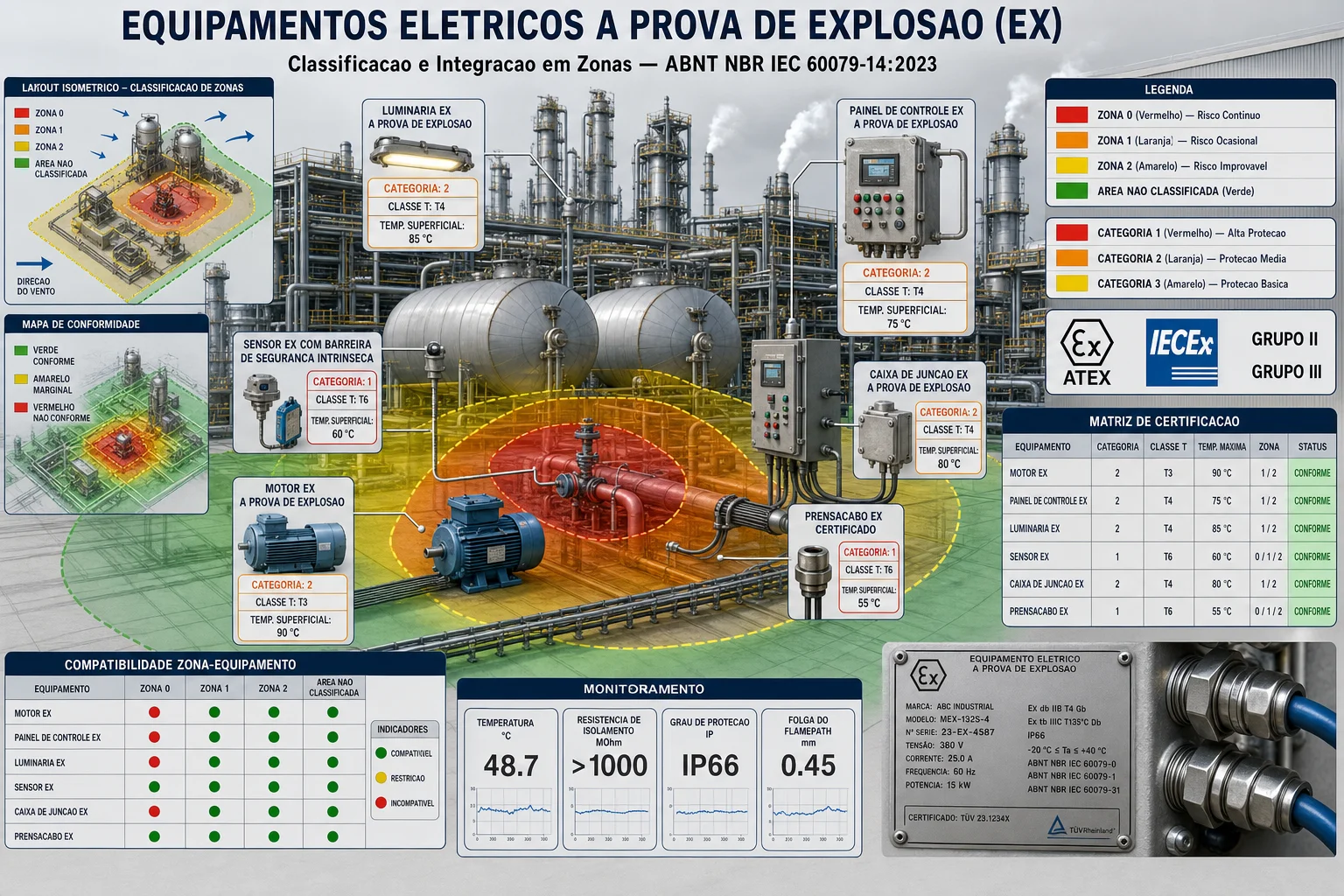

A seleção e instalação de equipamentos elétricos em áreas classificadas é a etapa que materializa todo o esforço analítico dos capítulos anteriores em soluções concretas de engenharia. De nada adianta classificar corretamente as zonas, avaliar a ventilação com precisão, realizar a APP e posicionar detectores de forma otimizada se os equipamentos instalados dentro dessas zonas não forem adequados ao nível de risco presente. A ABNT NBR IEC 60079-14:2023, Projeto, Seleção e Montagem de Instalações Elétricas em Atmosferas Explosivas, é a norma que estabelece os critérios técnicos para esta seleção, definindo qual tipo de proteção e qual Equipment Protection Level (EPL) são exigidos para cada zona classificada. A Figura 07, intitulada “Equipamentos Elétricos à Prova de Explosão (EX), Classificação e Integração em Zonas”, ilustra este conceito de forma exemplar: à esquerda, o layout isométrico da planta com as zonas coloridas; ao centro, a matriz de compatibilidade zona-equipamento e o mapa de conformidade; e à direita, a legenda com os logos de certificação ATEX e IECEx e a placa de identificação de um motor EX real, demonstrando a aplicação prática de todos esses conceitos em um equipamento físico instalado em campo.

O Equipment Protection Level (EPL) é o conceito central que rege a seleção de equipamentos EX na abordagem moderna da IEC. Introduzido pela IEC 60079-0 (requisitos gerais) e adotado pela IEC 60079-14, o EPL classifica os equipamentos em níveis de proteção que correspondem diretamente às zonas classificadas. Para atmosferas de gás (Grupo II), temos: EPL Ga (Muito Alto) — equipamento capaz de operar em Zona 0, onde a atmosfera explosiva está presente de forma contínua ou por longos períodos; EPL Gb (Alto), equipamento adequado para Zona 1, onde a atmosfera explosiva pode ocorrer ocasionalmente durante a operação normal; e EPL Gc (Melhorado), equipamento para Zona 2, onde a atmosfera explosiva não é esperada, mas pode ocorrer por curta duração. Para atmosferas de poeira (Grupo III), os níveis correspondentes são EPL Da (Zona 20), EPL Db (Zona 21) e EPL Dc (Zona 22). A Figura 6 demonstra esta correlação através da “Matriz de Certificação” e do “Mapa de Conformidade”, que mostram como cada zona (Zona 0 em vermelho, Zona 1 em laranja, Zona 2 em amarelo, Área Segura em verde) se relaciona com a categoria de equipamento (Categoria 1, 2, 3) e com a compatibilidade de instalação (Compatível, Restrito, Incompatível). Esta matriz é a ferramenta prática que o engenheiro de segurança utiliza para tomar decisões de especificação.

As técnicas de proteção de equipamentos EX são os meios físicos e/ou elétricos pelos quais um equipamento é impedido de se tornar uma fonte de ignição. A ABNT NBR IEC 60079-14 estabelece a correspondência entre cada técnica de proteção e o EPL/ zona aplicável. As principais técnicas para gases e vapores incluem:

Ex “d” Invólucro à Prova de Explosão (Flameproof Enclosure): O invólucro é projetado para conter uma explosão interna sem propagar para o exterior, e suas superfícies (flame paths) são dimensionadas para resfriar os gases da explosão abaixo da temperatura de ignição. Aplicável para EPL Gb (Zona 1) e Gc (Zona 2). A Figura 6 mostra, no painel de monitoramento, o parâmetro crítico “FOLGA DO FLAMEPATH 0.45 mm”, a folga máxima permitida nas juntas do invólucro à prova de explosão, cujo controle dimensional é essencial para a integridade da proteção.
Ex “e” Segurança Aumentada (Increased Safety): Medidas adicionais de segurança são aplicadas para evitar temperaturas excessivas, arcos e faíscas em condições normais e anormais de operação. Aplicável para EPL Gb (Zona 1) com a designação Ex “eb” e EPL Gc (Zona 2) com Ex “ec”.
Ex “i” Segurança Intrínseca (Intrinsic Safety): A energia elétrica disponível no circuito é limitada a níveis abaixo do necessário para ignição, tanto em condições normais quanto de falha. Ex “ia” para EPL Ga (Zona 0), Ex “ib” para EPL Gb (Zona 1), Ex “ic” para EPL Gc (Zona 2).
Ex “p” Pressurização (Pressurization): O invólucro é pressurizado com ar limpo ou gás inerte para evitar a entrada de atmosfera explosiva. Ex “px” para EPL Gb, Ex “py” para EPL Gc.
Ex “n” Não Acendível (Non-Sparking): Projetado para Zona 2, garante que o equipamento não produza arcos, faíscas ou temperaturas perigosas durante a operação normal. EPL Gc.
Ex “m” Encapsulamento (Encapsulation): As partes elétricas são encapsuladas em resina para isolar da atmosfera explosiva. Ex “ma” para EPL Ga, Ex “mb” para EPL Gb, Ex “mc” para EPL Gc.
Ex “o” Imersão em Óleo (Oil Immersion), Ex “q” — Imersão em Areia (Powder Filling), Ex “h” Não Elétrico (mecânico): Técnicas complementares para aplicações específicas.

A marcação do equipamento EX é um dos aspectos mais críticos para a correta seleção e instalação. Conforme a IEC 60079-0 e a ABNT NBR IEC 60079-14, a placa de identificação de um equipamento EX deve conter, obrigatoriamente: o símbolo EX, o tipo de proteção (ex: “db” para invólucro à prova de explosão), o grupo do gás (IIA, IIB ou IIC), a classe de temperatura (T1 a T6) e o EPL (Ga, Gb, Gc). A Figura 6 mostra um exemplo real de placa de identificação de um motor EX com a seguinte marcação: “Ex db IIB T4 Gb”, que se traduz como: equipamento EX com proteção por invólucro à prova de explosão (db), para grupo IIB (adequado para gases como etileno e propano, mas não para hidrogênio ou acetileno), com classe de temperatura T4 (temperatura máxima superficial de 135°C) e EPL Gb (adequado para Zona 1). A placa também mostra a marcação para poeiras: “Ex tb IIIC T135°C Db” , indicando proteção por invólucro para poeiras, grupo IIIC (poeiras condutivas), temperatura máxima superficial de 135°C e EPL Db (Zona 21). O grau de proteção IP66 completa a especificação, garantindo estanqueidade contra poeira e jatos d’água. Esta marcação única contém todas as informações necessárias para que o engenheiro de segurança verifique a compatibilidade do equipamento com a zona classificada onde será instalado.

A classificação dos gases em grupos é fundamental para a seleção correta dos equipamentos, pois determina a capacidade do equipamento de conter e resfriar uma explosão interna sem propagação. A IEC 60079-0 define três grupos para atmosferas de gás:

Grupo IIA (gases menos severos, como propano, metano, butano, amônia), requer as maiores folgas de flame path;
Grupo IIB (gases de severidade média, como etileno, gás de cidade, etanol) — requer folgas intermediárias;
Grupo IIC (gases mais severos, como hidrogênio e acetileno), requer as menores folgas de flame path, representando o maior desafio de engenharia para a contenção de explosão.

Um equipamento certificado para o Grupo IIC é automaticamente aceito para os Grupos IIA e IIB, mas o inverso não é verdadeiro. A classe de temperatura, por sua vez, estabelece a temperatura máxima superficial do equipamento, que deve ser inferior à temperatura de autoignição do gás ou vapor presente na área. São seis classes: T1 (450°C), T2 (300°C), T3 (200°C), T4 (135°C), T5 (100°C) e T6 (85°C). Quanto menor a classe (T6 é a mais rigorosa), mais rigoroso é o requisito de projeto.

A certificação de equipamentos EX é o processo pelo qual se comprova, através de ensaios, análises e auditorias, que um equipamento atende a todos os requisitos das normas aplicáveis, sendo seguro para operação na zona classificada para a qual foi projetado. No Brasil, a certificação de equipamentos elétricos para atmosferas explosivas é regulamentada pelo Instituto Nacional de Metrologia, Qualidade e Tecnologia (INMETRO) , que estabelece os requisitos através da Portaria INMETRO específica. A certificação deve ser realizada por um Organismo de Certificação de Produto (OCP) acreditado pelo INMETRO e reconhecido pelo CGCRE (Coordenação Geral de Acreditação). Internacionalmente, os sistemas mais reconhecidos são o IECEx Scheme (sistema internacional de certificação da IEC, que permite o reconhecimento mútuo entre países membros) e o ATEX (diretiva europeia 2014/34/EU, obrigatória para comercialização na União Europeia). A Figura 6 exibe, no canto superior direito, os logos de certificação ATEX e IECEx , demonstrando que os equipamentos EX modernos buscam certificação em múltiplos sistemas para facilitar a comercialização global e garantir a conformidade internacional. A certificação INMETRO, por sua vez, é obrigatória para a comercialização e instalação de equipamentos EX em território brasileiro, e sua ausência configura não conformidade legal sujeita a multas, embargos e responsabilização criminal em caso de acidentes.

A matriz de compatibilidade zona-equipamento é a ferramenta prática que consolida a relação entre as zonas classificadas e os tipos de proteção/E PL permitidos. A Figura 07 apresenta esta matriz em seu painel inferior esquerdo, correlacionando Zona 0 (vermelho, apenas Ex ia, Ex ma, Ex s), Zona 1 (laranja, Ex d, Ex e, Ex ib, Ex mb, Ex p, Ex o, Ex q) e Zona 2 (amarelo, Ex n, Ex ic, Ex ec, Ex mc, Ex pz). A legenda ao lado utiliza um código de cores intuitivo: verde para “Compatível”, amarelo para “Restrito” (com condições específicas) e vermelho para “Incompatível”. Esta matriz é a referência que o projetista utiliza para verificar, de forma rápida e visual, se um determinado equipamento pode ser instalado em uma determinada zona. O painel de monitoramento na Figura 6 complementa esta matriz com dados em tempo real do equipamento em operação — temperatura (48.7°C), resistência de isolamento (>1000 MOhm), grau de proteção (IP66) e folga do flame path (0.45 mm) — demonstrando que a compatibilidade não é apenas uma verificação de projeto, mas um compromisso contínuo de manutenção e monitoramento ao longo da vida útil do equipamento, conforme estabelecido pela ABNT NBR IEC 60079-17 (Inspeção e Manutenção).

A integração entre a classificação de áreas e a seleção de equipamentos segue a pirâmide das sete etapas da segurança, que começa com a classificação da área (IEC 60079-10-1 e IEC 60079-10-2), prossegue com a seleção de equipamentos (IEC 60079-14), a instalação elétrica (IEC 60079-14), a inspeção e manutenção (IEC 60079-17), o reparo (IEC 60079-19) e culmina no sistema internacional de certificação (IECEx). Cada etapa depende da anterior: sem uma classificação de áreas correta, a seleção de equipamentos será inadequada; sem equipamentos selecionados corretamente, a instalação será deficiente; sem instalação adequada, a inspeção e manutenção serão insuficientes para garantir a segurança ao longo do tempo. A Figura 6 representa esta integração ao mostrar, no painel superior esquerdo, o layout isométrico com as zonas sobrepostas (classificação de áreas), que alimenta diretamente a matriz de compatibilidade e o mapa de conformidade ao centro, resultando na especificação dos equipamentos identificados (Luminária EX, Painel de Controle EX, Caixa de Junção EX, Sensor EX, Motor EX e Prensacabo EX). Cada um desses equipamentos tem seu tipo de proteção, EPL e certificação definidos com base nas zonas identificadas no layout isométrico. A NR-20, em seu item 20.13, estabelece que todas as instalações elétricas em áreas classificadas devem atender aos requisitos específicos de proteção, e que o controle de fontes de ignição deve ser documentado e mantido, o que inclui a especificação, instalação, inspeção e manutenção de todos os equipamentos EX conforme as normas aplicáveis.

A seleção e certificação de equipamentos EX é a etapa que transforma a classificação teórica de áreas em proteção real contra explosões. A ABNT NBR IEC 60079-14:2023 fornece as diretrizes para esta seleção, enquanto a certificação INMETRO garante a conformidade legal e a segurança dos equipamentos instalados. A correta aplicação dos conceitos de EPL, grupos de gás, classes de temperatura e técnicas de proteção é essencial para garantir que cada equipamento instalado em Zona 0, 1 ou 2 seja seguro para a aplicação específica, evitando tanto o superdimensionamento (custos desnecessários) quanto o subdimensionamento (risco inaceitável).

8 – RECOMENDAÇÕES TÉCNICAS E PLANO DE AÇÃO PARA CLASSIFICAÇÃO DE ÁREAS

8.1 – RECOMENDAÇÕES

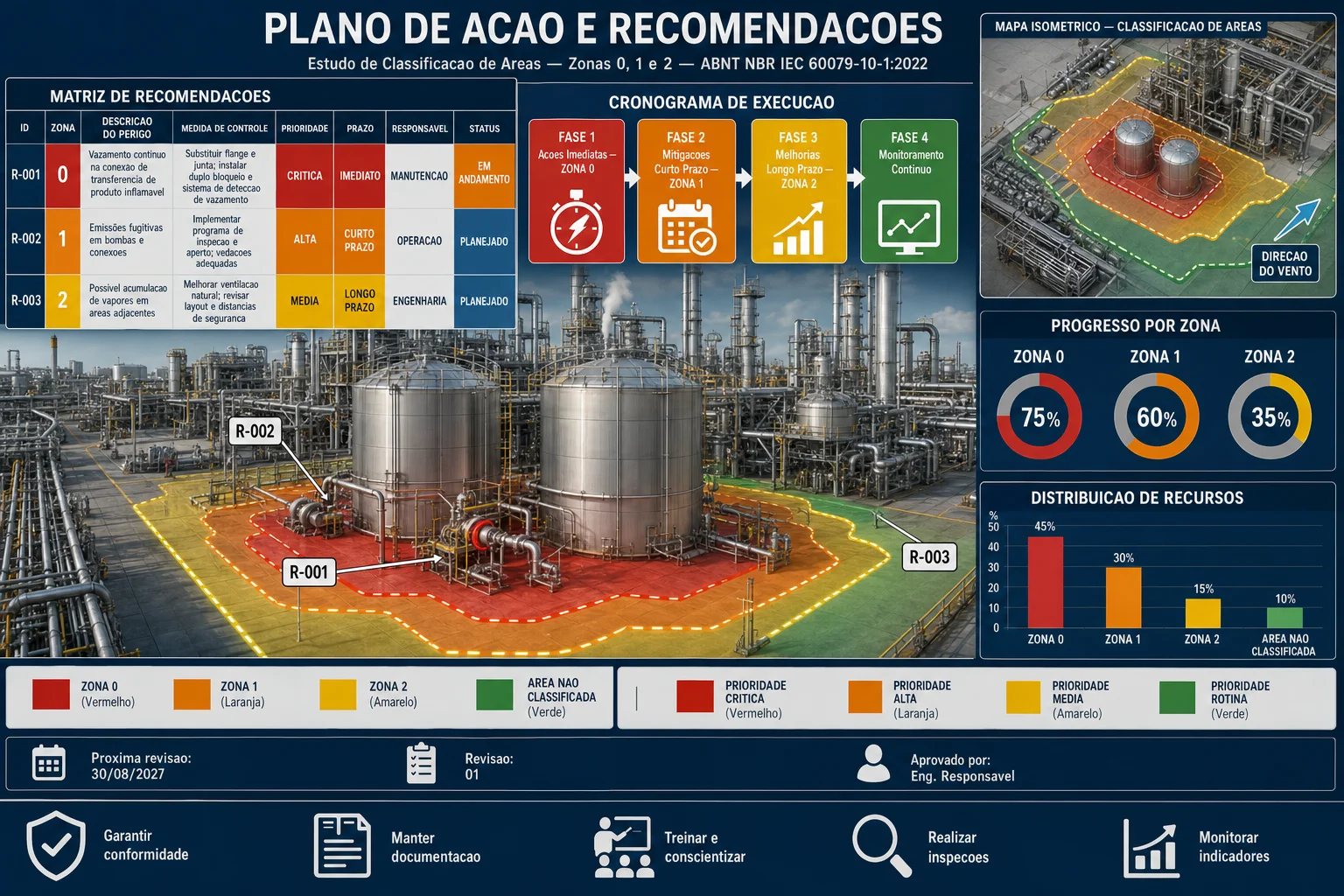

A Matriz de Recomendações é o coração do plano de ação e a ferramenta que traduz cada perigo identificado em uma medida de controle concreta, com prioridade, prazo, responsável e status definidos. A Figura 08 apresenta esta matriz com seis colunas essenciais: ID (identificador único da recomendação), Zona (zona classificada associada), Descrição do Perigo (cenário de liberação identificado), Medida de Controle (ação corretiva ou preventiva proposta), Prioridade (Crítica, Alta, Média ou Baixa), Prazo (Imediato, Curto Prazo, Médio Prazo ou Longo Prazo), Responsável (Engenharia, Manutenção, Operação) e Status (Em Andamento, Planejado, Concluído). Esta estrutura de matriz, consolidada na prática industrial como melhor técnica de gestão de riscos, permite que toda a organização compreenda, de forma clara e objetiva, o que precisa ser feito, por quem, com que urgência e em que estágio se encontra.

A primeira recomendação (R-001) da matriz ilustrada na Figura 7 é exemplar: “Vazamento contínuo em flange de linha de processo (próximo a bomba)”. Este cenário descreve uma fonte de liberação contínua em uma conexão flangeada, que pode resultar na formação de uma atmosfera explosiva persistente, caracterizando uma Zona 0 ou Zona 1, dependendo da ventilação local. A medida de controle proposta é “Substituir juntas e implementar programa de inspeção periódica de flanges”, classificada como Prioridade CRÍTICA, Prazo IMEDIATO, Responsável: MANUTENÇÃO, Status: EM ANDAMENTO. A prioridade crítica reflete o potencial de consequência catastrófica de um vazamento contínuo não detectado. O prazo imediato reconhece que cada dia sem a ação expõe a instalação a um risco inaceitável. O status “em andamento” indica que a equipe de manutenção já foi acionada e está executando a substituição das juntas, mas o acompanhamento deve continuar até a conclusão e validação.

A segunda recomendação (R-002) trata de uma “Possível vazamento em válvula de controle”, que configura uma fonte de liberação primária, esperada para ocorrer ocasionalmente durante a operação normal. A medida de controle é “Inspecionar e manter válvula de controle conforme plano de manutenção”, com Prioridade ALTA, Prazo CURTO PRAZO, Responsável: OPERAÇÃO, Status: PLANEJADO. A prioridade alta (não crítica) reconhece que, embora o risco seja significativo, a probabilidade de ocorrência é menor do que em uma fonte contínua. O prazo de curto prazo (dias a semanas) permite que a ação seja programada sem a urgência imediata de uma situação crítica, mas sem o risco de ser postergada indefinidamente. O status “planejado” indica que a ação já foi incluída no plano de manutenção, mas ainda não foi executada, deve ser monitorada para que não se perca no cronograma.

A terceira recomendação (R-003) aborda o “Acúmulo de vapores em área de utilidades (pouca ventilação)”, uma condição que pode elevar uma fonte secundária a um nível de risco maior devido à deficiência de ventilação. A medida de controle, “Melhorar ventilação local instalando exaustor adicional e monitorar concentração com detector fixo”, é classificada como Prioridade MÉDIA, Prazo LONGO PRAZO, Responsável: ENGENHARIA, Status: PLANEJADO. Esta recomendação é particularmente interessante porque aborda não apenas a fonte de liberação em si, mas a condição do ambiente que amplifica o risco. A prioridade média reconhece que a área de utilidades tem menor probabilidade de liberação em condições normais, mas a baixa ventilação torna o cenário preocupante. O longo prazo (meses) reflete a necessidade de projeto de engenharia, aquisição de equipamentos e instalação. O status “planejado” indica que a engenharia já foi acionada, mas o projeto ainda está em fase inicial. Esta recomendação demonstra a importância de tratar a ventilação, tema do Capítulo 3, como uma medida de controle ativa e não como uma condição imutável do ambiente.

Além das recomendações específicas para cada fonte de liberação, recomenda-se que a instalação estabeleça um programa estruturado de inspeção e manutenção de áreas classificadas com base na ABNT NBR IEC 60079-17. Este programa deve contemplar:

(a) inspeção visual periódica de todos os equipamentos EX instalados, verificando condições externas como corrosão, danos mecânicos, presença de poeira e integridade das vedações;

(b) inspeção apurada (close inspection) em intervalos definidos, envolvendo a abertura de invólucros, verificação de juntas à prova de explosão (flame paths), medição de folgas, verificação de aperto de parafusos e inspeção de prensa-cabos;

(c) inspeção detalhada com periodicidade definida pelo fabricante ou pelo engenheiro responsável, que pode incluir ensaios elétricos, verificação de circuitos de segurança intrínseca e testes funcionais completos.

Cada nível de inspeção deve ser registrado em formulários específicos e as não conformidades devem alimentar a matriz de recomendações com novas ações corretivas. A implementação das recomendações deve seguir a hierarquia de prioridades estabelecida na matriz, com monitoramento contínuo e revisão periódica do plano.

8.2 – PLANO DE AÇÃO

O Plano de Ação é a ferramenta que transforma o estudo técnico de classificação de áreas em ações concretas, mensuráveis e temporalmente definidas. Conforme ilustrado na Figura 08, “Plano de Ação e Recomendações, Estudo de Classificação de Áreas Zonas 0, 1 e 2”, um plano de ação robusto deve contemplar um cronograma de execução com fases progressivas, uma matriz de recomendações com responsáveis e prazos definidos, uma distribuição de recursos alinhada às prioridades identificadas, e um acompanhamento do progresso por zona classificada. A Figura 08 organiza visualmente todos esses elementos em um dashboard integrado, permitindo que a gestão da instalação visualize, em um único painel, o estágio de cada ação, os recursos alocados e o progresso de cada zona. Sem um plano de ação estruturado, o estudo de classificação de áreas corre o risco de se tornar apenas um documento técnico engavetado, sem prática na segurança operacional da planta.

O cronograma de execução é o primeiro e mais visível componente do plano de ação. A Figura 08 apresenta uma linha do tempo horizontal com quatro marcos progressivos: a fase de diagnóstico (identificação das fontes, coleta de dados de processo, avaliação preliminar da ventilação), a fase de classificação (aplicação da matriz de zoneamento, definição das Zonas 0, 1 e 2, elaboração dos desenhos técnicos), a fase de implementação (especificação, aquisição e instalação dos equipamentos EX adequados a cada zona, implementação de sistemas de detecção conforme IEC 60079-29-1, adequação de ventilação) e a fase de monitoramento e revisão (comissionamento dos sistemas, validação em campo, treinamento da equipe operacional, estabelecimento de programa de inspeção periódica conforme IEC 60079-17). O cronograma, que vai de 0% a 100% de progresso, é a ferramenta de gestão que mantém o projeto no rumo certo, permitindo que a liderança identifique desvios e tome ações corretivas tempestivas. A alocação de recursos, conforme ilustrada na Figura 7 com 40% para engenharia, 30% para operações, 20% para manutenção e 10% para terceiros, demonstra a natureza multidisciplinar do projeto.

O acompanhamento do progresso por zona é um dos indicadores mais relevantes do plano de ação. A Figura 08 apresenta três gráficos de donut que mostram o avanço das ações em cada zona classificada: a Zona 0 (perigo contínuo) com 75% de progresso, indicando que a maioria das ações prioritárias nas áreas de mais alto risco já foi concluída ou está em estágio avançado; a Zona 1 (perigo ocasional) com 60% de progresso, demonstrando avanço significativo, mas ainda com ações pendentes em fontes primárias de liberação; e a Zona 2 (perigo improvável) com 40% de progresso, refletindo que as ações de menor criticidade estão sendo tratadas na sequência adequada. Este acompanhamento granular por zona permite que a gestão priorize recursos onde o risco é maior, seguindo o princípio fundamental da engenharia de segurança: tratar primeiro os cenários de maior probabilidade e consequência. Uma zona 0 com 75% de progresso ainda requer atenção, pois os 25% restantes podem representar exatamente as fontes de liberação mais críticas da instalação.

A distribuição de recursos entre as áreas funcionais da instalação é outro elemento estruturante do plano de ação. A Figura 08 mostra que 40% dos recursos são alocados à engenharia, responsável pelo projeto de adequação, especificação de equipamentos EX, dimensionamento de sistemas de ventilação e implementação de melhorias estruturais. Os 30% destinados à operação cobrem a capacitação dos operadores, a definição de procedimentos operacionais seguros, a implementação de permissão de trabalho (PT) e o controle de fontes de ignição conforme NR-20, item 20.13. Os 20% alocados à manutenção incluem a inspeção periódica dos equipamentos EX (conforme IEC 60079-17), a calibração e teste de detectores de gás, a verificação das folgas de flame path e a manutenção preditiva dos sistemas de ventilação. Os 10% destinados a terceiros contemplam serviços especializados como consultoria técnica, certificação de equipamentos, auditorias independentes e serviços de calibração. Esta distribuição demonstra que a implementação da classificação de áreas é um esforço coletivo que exige o engajamento de múltiplas disciplinas.

Finalmente, o plano de ação deve ser um documento vivo, sujeito a revisões periódicas e gestão de mudanças. A Figura 08 estabelece a “Próxima Revisão: 30/08/2027”, a “Revisão: 01” e a “Aprovação por: Eng. Responsável”, demonstrando que o plano segue um ciclo de melhoria contínua (PDCA). O Ciclo PDCA se aplica perfeitamente à gestão da classificação de áreas: Plan (planejar a classificação e as ações corretivas), Do (implementar as ações conforme o cronograma), Check (monitorar o progresso por zona e verificar a eficácia das medidas implementadas) e Act (revisar o plano, atualizar a classificação quando necessário e incorporar lições aprendidas). Um plano de ação sem revisão periódica perde sua validade à medida que a instalação sofre modificações, novos equipamentos são instalados, processos são alterados e a equipe operacional é renovada. A gestão de mudanças (MOC) é o mecanismo que garante que qualquer alteração na instalação, por menor que seja, avaliada quanto ao seu impacto na classificação de áreas e no plano de ação correspondente.

9 – CONCLUSÃO

A INTEGRAÇÃO DE TODOS OS PILARES DA SEGURANÇA EM ATMOSFERAS EXPLOSIVAS

Ao longo deste artigo, percorremos um caminho completo e sistemático pela engenharia de segurança aplicada a atmosferas explosivas, desde os fundamentos da classificação de áreas até o plano de ação e recomendações que materializam todo o conhecimento em resultados concretos. Este percurso, organizado em dez capítulos interligados, demonstra que a segurança em áreas classificadas não é um ato isolado, mas um sistema integrado de gestão de riscos que começa na primeira identificação de uma substância inflamável e se estende por todo o ciclo de vida da instalação industrial. Cada capítulo representa uma camada de proteção que, quando adequadamente implementada e mantida, contribui para a redução do risco a níveis toleráveis. A Figura 7, com seu dashboard completo de plano de ação e recomendações, simboliza exatamente esta integração: o estudo de classificação de áreas (Capítulos 2 a 5) alimenta a matriz de recomendações; o monitoramento contínuo (Capítulo 6) e a seleção de equipamentos EX (Capítulo 7) são as ações que implementam as medidas de controle; e o plano de ação (Capítulos 8 e 9) é o instrumento de gestão que garante que tudo isso aconteça de forma organizada, com prazos, responsáveis e indicadores de progresso.

O primeiro grande aprendizado deste artigo é que a classificação de áreas não é um fim em si mesma, mas o meio para um objetivo maior: a proteção da vida, do patrimônio e do meio ambiente contra os efeitos devastadores de explosões acidentais. Uma classificação de áreas correta, baseada na ABNT NBR IEC 60079-10-1:2022, fornece o mapa de risco que orienta todas as decisões subsequentes, desde a seleção de equipamentos até o plano de emergência. No entanto, de nada adianta um mapa preciso se ele não for seguido por ações concretas de engenharia, aquisição, instalação, inspeção e manutenção. O estudo de classificação que não se traduz em um plano de ação com recomendações priorizadas, prazos definidos e responsáveis designados é um exercício intelectual que não produz segurança real. A Figura 7 demonstra exatamente esta transição: o estudo teórico se materializa em recomendações R-001, R-002 e R-003, cada uma com seu responsável, prazo e status.

O segundo aprendizado fundamental é a natureza multidisciplinar e integrada da segurança em áreas classificadas. Ao longo deste artigo, vimos que a classificação de áreas exige conhecimentos de engenharia química (propriedades das substâncias, taxas de liberação), engenharia mecânica (ventilação, dispersão, CFD), engenharia elétrica (equipamentos EX, circuitos de segurança intrínseca), engenharia de segurança (APP, DHA, análise de riscos) e gestão (plano de ação, MOC, treinamento). A distribuição de recursos apresentada em, 40% engenharia, 30% operação, 20% manutenção e 10% terceiros, reflete esta multidisciplinaridade. Nenhum profissional isolado, por mais experiente que seja, consegue dominar todos esses campos com a profundidade necessária. A formação de equipes multidisciplinares, preconizada pela NR-20 em seu item 20.7, não é uma exigência burocrática — é uma necessidade técnica. A integração entre a APP (Capítulo 4), a classificação de áreas (Capítulo 5) e a detecção de gases otimizada por CFD (Capítulo 6) demonstra como diferentes disciplinas se complementam para produzir um resultado superior à soma das partes.

O terceiro aprendizado é a importância do monitoramento contínuo e da validação em campo. A classificação de áreas não é um documento estático que se elabora uma vez e se arquiva. Ela é uma hipótese de engenharia que deve ser continuamente testada e validada pelos dados reais de operação. Os detectores de gás posicionados com base em CFD (Capítulo 6) fornecem esta validação em tempo real, permitindo que a equipe de segurança identifique desvios entre o comportamento real da dispersão de gases e as premissas adotadas na classificação. O plano de ação revisado periodicamente (Capítulo 8) incorpora estes aprendizados, ajustando prioridades e prazos conforme necessário. A Figura 06, com sua indicação de “Próxima Revisão: 30/08/2027” e “Revisão: 01”, simboliza este compromisso com a melhoria contínua. A engenharia de segurança não tolera o “uma vez feito, para sempre válido”, ela exige revisão periódica, validação constante e adaptação às mudanças.

Finalmente, a mensagem central que este artigo busca transmitir é que a segurança em atmosferas explosivas é uma jornada, não um destino. A conclusão de um estudo de classificação de áreas não é o ponto de chegada, é o ponto de partida para um programa contínuo de gestão de riscos que se estende por todo o ciclo de vida da instalação. O plano de ação com suas recomendações priorizadas (Capítulos 8 e 9) é o roteiro desta jornada, que deve ser percorrido com disciplina, monitorado com indicadores objetivos e revisado com humildade para incorporar novos aprendizados. As normas, ABNT NBR IEC 60079-10-1:2022, IEC 60079-14:2023, IEC 60079-17, IEC 60079-29-1, ISO 31000:2018, NR-20, entre outras, são os faróis que iluminam este caminho, mas quem percorre a jornada é a equipe de profissionais comprometidos com a segurança. Que este artigo sirva como referência e inspiração para todos que, diariamente, trabalham para prevenir acidentes e proteger vidas em instalações industriais que lidam com atmosferas explosivas.
