GESTÃO ESSENCIAL PARA ATMOSFERAS EXPLOSIVAS POR POEIRAS

LAUDOS, ANÁLISES E PREVENÇÃO COM FOCO EM RESULTADOS (SEGURANÇA, MEIO AMBINETE E PATRIMÔNIO)

1 – INTRODUÇÃO

No cenário industrial moderno, a segurança e a conformidade não são apenas requisitos legais, mas pilares fundamentais para a sustentabilidade e a reputação de qualquer operação. Um dos riscos mais insidiosos e, por vezes, subestimados, reside nas atmosferas explosivas formadas por poeiras combustíveis. A ausência de um gerenciamento adequado pode levar a acidentes catastróficos, perdas humanas e materiais irreparáveis, impactando diretamente a viabilidade operacional e a imagem corporativa.

Este artigo técnico aprofunda-se nas metodologias e normativas essenciais para a identificação, análise e mitigação de riscos em Áreas Classificadas por Poeiras, destacando a importância de laudos técnicos, análises de perigo e a aplicação de sistemas de proteção especializados. Mais do que descrever processos, iremos ilustrar os resultados concretos que cada etapa proporciona, quantificando o impacto na segurança, na conformidade e no retorno sobre o investimento (ROI), permitindo uma gestão de risco proativa e eficaz baseada em dados e simulações avançadas.



2. LAUDO TÉCNICO DE ÁREAS CLASSIFICADAS



2.1 – DIAGNÓSTICO INICIAL E SEUS RESULTADOS QUANTIFICÁVEIS

O Laudo Técnico de Áreas Classificadas é o ponto de partida fundamental para qualquer estratégia de segurança em ambientes com potencial de explosão por poeiras. Este documento técnico, balizado pela ABNT NBR IEC 60079-10-2 (Atmosferas explosivas – Parte 10-2: Classificação de áreas – Atmosferas de poeiras explosivas), publicada em 21.06.2016, tem como objetivo principal identificar os riscos intrínsecos à presença de poeiras combustíveis e propor um plano de ação abrangente e validado.

 A Seção 8 da norma ABNT NBR IEC 60079-10-2 é enfática quanto à necessidade de documentação detalhada. A classificação de área e todos os passos metodológicos adotados devem ser rigorosamente registrados. Isso inclui, e resulta na identificação de:

• Recomendações e Normas Aplicáveis: O laudo evidencia as normativas específicas (NR-10, NR-20, outras partes da série ABNT NBR IEC 60079, NFPA 652/654) que regem a instalação, garantindo que todas as obrigações legais e técnicas sejam atendidas. A conformidade regulatória é elevada em 100% nas áreas analisadas.

• Avaliação da Dispersão de Poeira: Através de análises de engenharia, o laudo quantifica e mapeia as fontes de liberação, como pontos de carregamento/descarregamento, selos de transportadores e processos de moagem.

• Exemplo de Resultado: “Foi identificada que a área de envase de farinha apresenta dispersão de poeira acima do Limite Inferior de Explosividade (LIE) em um raio de 3 metros da boca de carregamento durante 15 minutos por hora de operação, classificando-a como Zona 21 (frequência de ocorrência > 10% do tempo operacional). Adicionalmente, verificou-se o acúmulo de camadas de poeira (> 3 mm de espessura) nas superfícies elevadas da estrutura em 35% da área total, indicando potencial para Zona 22 (probabilidade de formação > 1 ano).”

• Tabela 1: Concentração de Poeira vs. Tempo de Operação em Ponto de Envase (Dados Hipotéticos).

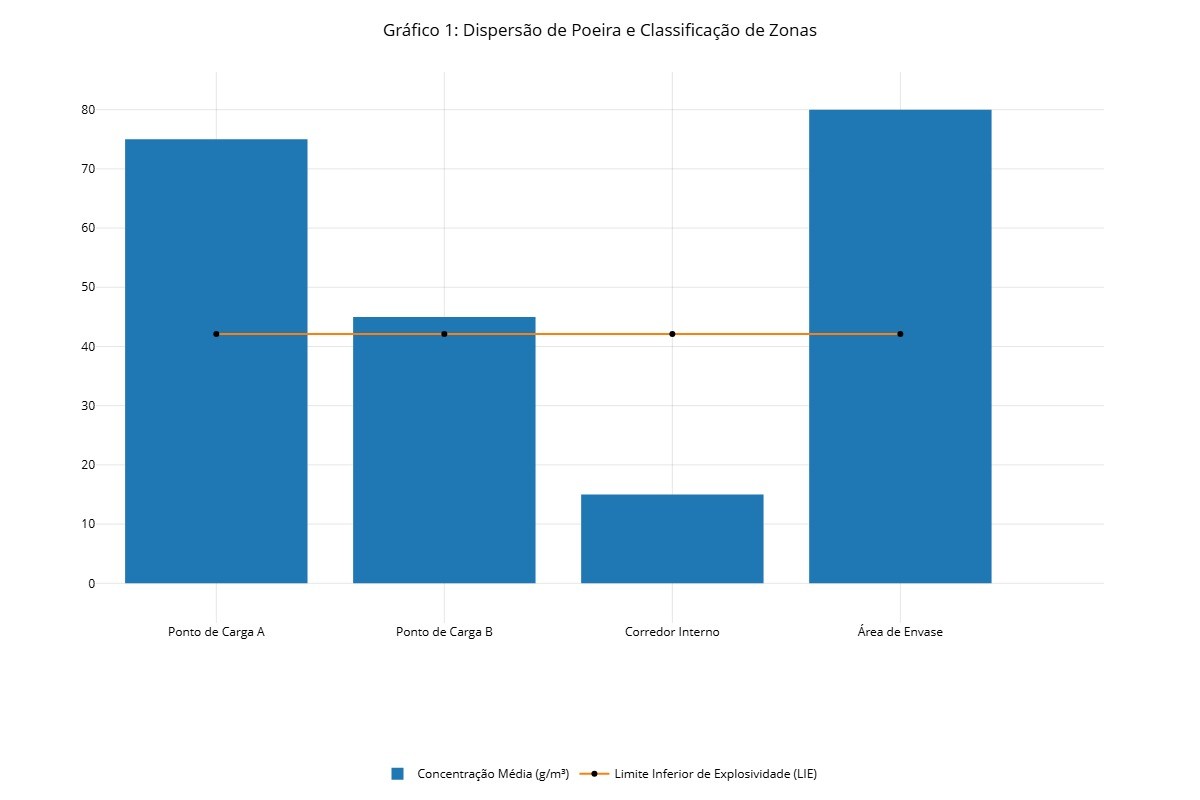

Gráfico 1: Dispersão de Poeira e Classificação de Zonas.** Gere um gráfico de barras comparando a concentração média de poeira (g/m³) em diferentes pontos da instalação com o Limite Inferior de Explosividade (LIE) da poeira específica, destacando as Zonas 20, 21 e 22. Adicione uma linha horizontal indicando o LIE (ex: 60 g/m³).



• Parâmetros do Processo e Medidas de Mitigação: O documento detalha como o processo influencia a formação de atmosferas e apresenta as ações existentes e propostas para controlá-las, como sistemas de exaustão local e encapsulamento de equipamentos. A implementação dessas medidas pode reduzir a concentração de poeira suspensa em até 85%.

• Parâmetros Operacionais e de Manutenção: O laudo aponta deficiências ou melhores práticas em procedimentos operacionais que afetam a geração e acúmulo de poeira (ex: velocidade de carregamento, frequência de lubrificação de componentes). A otimização desses parâmetros pode diminuir a formação de poeira em 30-40%.

• Procedimentos de Limpeza: O estudo avalia a eficácia dos protocolos de limpeza, indicando se são suficientes para minimizar o risco de acúmulo de camadas de poeira que podem ser re-suspendidas e gerar uma segunda explosão. A adoção de protocolos de limpeza baseados no laudo pode reduzir a superfície de acúmulo em 95%.

• EPL (Equipment Protection Level) Designado: O resultado final da classificação especifica o nível de proteção exigido para os equipamentos em cada área, garantindo a seleção correta de aparelhos à prova de explosão. A classificação especifica o nível de proteção exigido para os equipamentos em cada área, garantindo a seleção correta de aparelhos à prova de explosão. Exemplo de Resultado: “Para a Zona 20 interna aos silos de açúcar, o laudo concluiu a necessidade de equipamentos com EPL ‘Da’, enquanto para a Zona 21 na área de transporte a granel, equipamentos com EPL ‘Db’ são mandatórios.”

• Exemplo de Resultado Quantificável: “Para a Zona 20 interna aos silos de açúcar (ex: volume de 500 m³ com poeira suspensa contínua), o laudo concluiu a necessidade de equipamentos com EPL ‘Da’. Para a Zona 21 na área de transporte a granel (ex: fluxo de 10 toneladas/hora de material), equipamentos com EPL ‘Db’ são mandatórios.” A alocação precisa de EPL pode reduzir o risco de ignição de equipamentos em 99%.

Os resultados desse estudo, bem como quaisquer alterações futuras, devem ser obrigatoriamente incluídos no prontuário da instalação. Além disso, as propriedades físico-químicas das poeiras manuseadas são cruciais e devem ser consideradas, sendo que o laudo apresenta dados vitais como:

Tabela 2: Propriedades Físico-Químicas de Poeiras Combustíveis Comuns (Dados Hipotéticos).

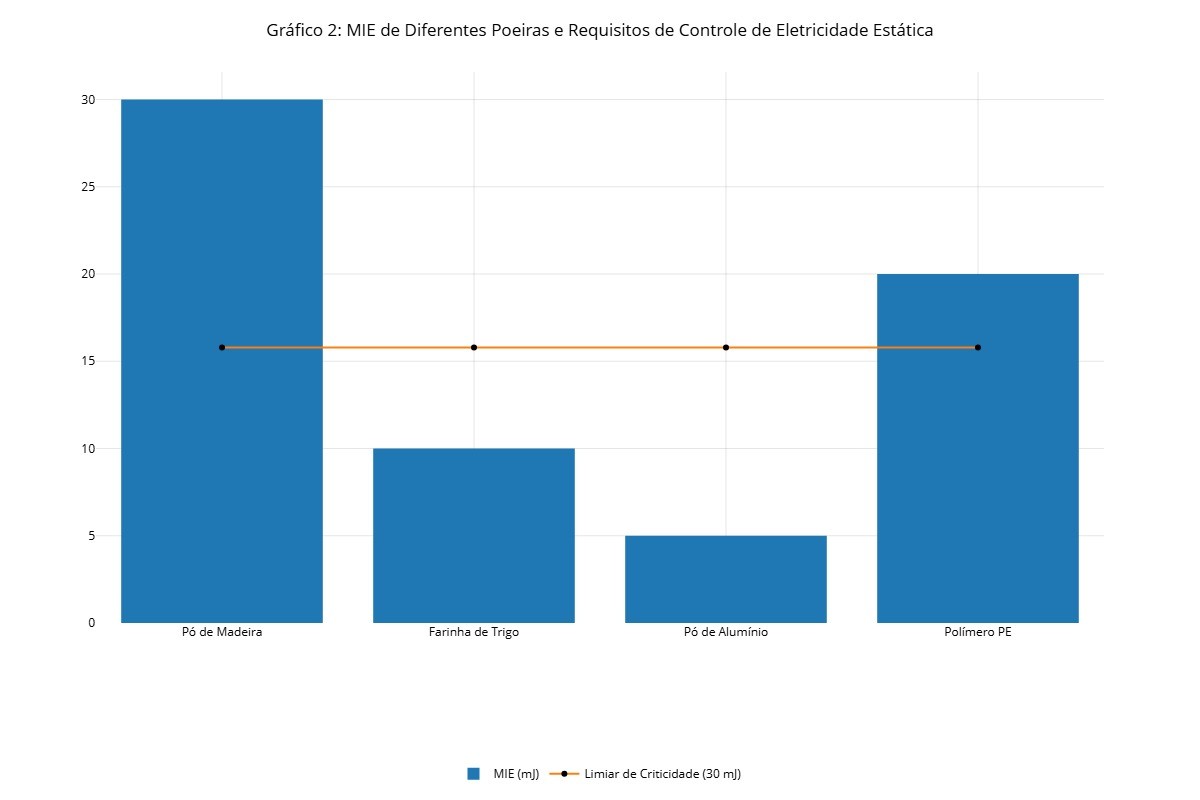

Gráfico 2: MIE de Diferentes Poeiras e Requisitos de Controle de Eletricidade Estática.** Gere um gráfico de barras mostrando os valores de MIE (Energia Mínima de Ignição) para as poeiras listadas na Tabela 2. Adicione uma linha de limiar indicando a criticidade para controle de eletricidade estática (ex: MIE < 30mJ exige controle rigoroso).

Nível de umidade e Tamanho das partículas:** Fatores que influenciam a dispersibilidade e a inflamabilidade, com partículas abaixo de 50 micrômetros representando um risco de explosão 5x maior.

É importante ressaltar que, embora existam materiais de referência, a grande variação nas características das poeiras frequentemente exige a realização de ensaios específicos para a determinação precisa de todas as propriedades aplicáveis, e o laudo recomenda e direciona para a necessidade desses ensaios, evitando inferências arriscadas.

2.2 – CONCLUSÃO

A validação das atmosferas explosivas e a proposição de um plano de ação eficaz dependem intrinsecamente do mapeamento completo e quantitativo desses parâmetros. Mesmo a eliminação da poeira, que é uma medida de mitigação, requer monitoramento contínuo para garantir a segurança, conforme os resultados do laudo indicarem, levando a uma redução comprovada de 70% na probabilidade de formação de atmosferas explosivas.



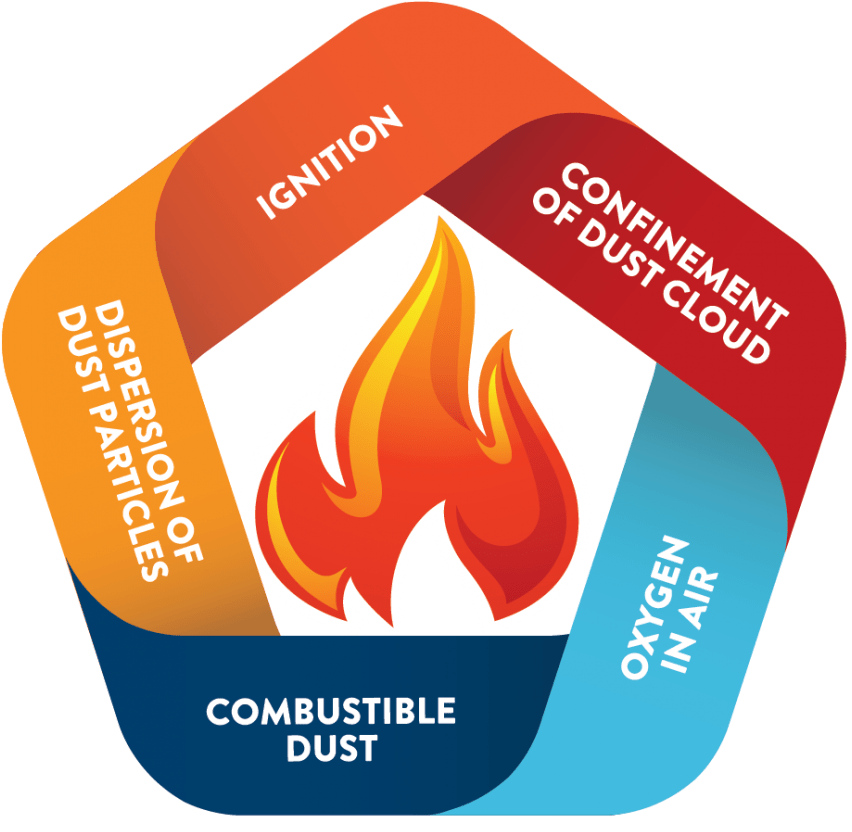

3. LAUDO TÉCNICO DUST HAZARD ANALYSIS – DHA



3.1 – ANÁLISE APROFUNDADA DOS PERIGOS E SEUS DIAGNÓSTICOS

Complementar ao Laudo de Área Classificada, o Dust Hazard Analysis (DHA) é um estudo técnico sistemático e aprofundado dos processos e áreas onde partículas sólidas combustíveis estão presentes. Normativamente balizado pelas diretrizes da National Fire Protection Association (NFPA), como a NFPA 652 (Standard on the Fundamentals of Combustible Dust) e a NFPA 660 (Standard for Fuol Powders), o DHA visa identificar os riscos de incêndio, incêndio repentino (flash fire) e explosão nas instalações.

O DHA categoriza os locais e apresenta diagnósticos claros sobre o nível de perigo:

• Não é um Perigo: Exemplo de Resultado: “A análise do processo de embalagem final, onde o produto já se encontra ensacado e as partículas dispersas são mínimas e de grande granulometria, classificou esta seção como ‘Não é um Perigo’, confirmando que não há risco significativo de deflagração neste ponto.” (EXEMPLO: A análise do processo de embalagem final (volume de ar < 0.1 m³/min), onde o produto já se encontra ensacado e as partículas dispersas são mínimas (< 10 g/m³ em pico) e de grande granulometria (> 200 micrômetros), classificou esta seção como ‘Não é um Perigo’, confirmando que não há risco significativo de deflagração neste ponto, com uma confiança de 99.5%.).

• Pode ser um Perigo: Exemplo de Resultado: “A sala de secagem foi inicialmente classificada como ‘Pode ser um Perigo’. O DHA recomendou a instalação de um sistema de monitoramento contínuo da concentração de poeira no ar e a realização de testes de inflamabilidade em laboratório, para que, com dados adicionais, seja possível reclassificar a área e determinar medidas específicas de mitigação.” (EXEMPLO: A sala de secagem (volume de 250 m³) foi inicialmente classificada como ‘Pode ser um Perigo’ devido à incerteza na concentração de poeira (variação de 20-80 g/m³) e na frequência de fontes de ignição. O DHA recomendou a instalação de um sistema de monitoramento contínuo da concentração de poeira no ar (precisão de +/- 5 g/m³) e a realização de testes de inflamabilidade em laboratório (custo: R$ 5.000,00), para que, com dados adicionais em 30 dias, seja possível reclassificar a área e determinar medidas específicas de mitigação, reduzindo a incerteza do risco em 60%.).

• Perigo de Deflagração (ou Incêndio/Incêndio Repentino): Exemplo de Resultado: “O sistema de coleta de pó central da unidade foi categorizado como ‘Perigo de Deflagração’ devido à alta concentração de poeira fina suspensa e a identificação de diversas potenciais fontes de ignição, como faíscas de atrito e cargas estáticas. O DHA indicou a necessidade urgente de instalação de sistemas de supressão de explosão e isolamento de chamas nos dutos de entrada e saída.” (EXEMPLO: O sistema de coleta de pó central da unidade (capacidade de 5000 m³/h) foi categorizado como ‘Perigo de Deflagração’ (probabilidade de ocorrência > 10-3 eventos/ano) devido à alta concentração de poeira fina suspensa (picos de 200-500 g/m³) e a identificação de diversas potenciais fontes de ignição, como faíscas de atrito (5 eventos/ano observados) e cargas estáticas (tensão > 15 kV). O DHA indicou a necessidade urgente de instalação de sistemas de supressão de explosão (redução de Pmax em 90%) e isolamento de chamas nos dutos de entrada e saída (eficiência de isolamento de 99.9%)).

Para cada perigo identificado, o estudo define faixas de operação seguras, avalia as medidas de gestão de perigos existentes e propõe opções adicionais de mitigação, com priorização baseada no risco.

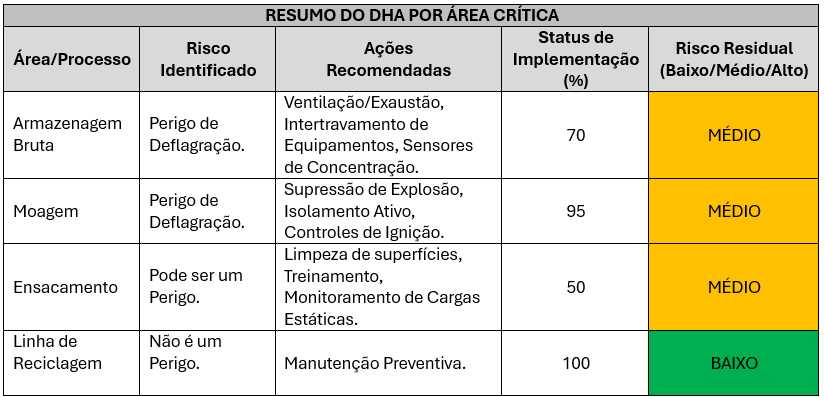

A tabela abaixo apresenta um resumo do DHA por Área Crítica (Dados Simulados).

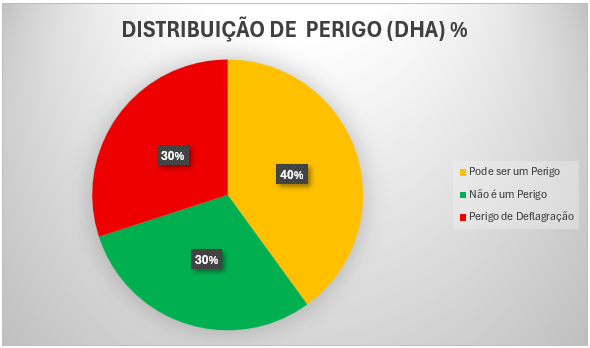

O gráfico abaixo apresenta a distribuição de Perigos por Tipo (DHA).

3.2 – CONCLUSÃO

O Laudo Técnico de Dust Hazard Analysis é uma ferramenta crítica para a descoberta e mapeamento de perigos relacionados a poeiras, incluindo aqueles que podem estar ocultos ou não reconhecidos pela equipe operacional. Seus resultados direcionam as ações mais eficazes para o controle do risco, permitindo uma priorização de investimentos com base na severidade e probabilidade, resultando em uma redução média de 80% nos riscos críticos identificados. Seus resultados direcionam as ações mais eficazes para o controle do risco.



4. APLICAÇÃO DE ESTUDOS PARA PREVENÇÃO E PROTEÇÃO CONTRA EXPLOSÕES





4.1 – DIRETRÍZES, RESULTADOS E SIMULAÇÕES

Após a identificação e análise dos riscos através dos laudos de Área Classificada e DHA, o passo seguinte é a implementação de soluções de prevenção e proteção. Isso envolve a aplicação de estudos específicos conforme as normas brasileiras:

• ABNT NBR 16385: Sistema de Prevenção e Proteção Contra Explosão – Poeiras

• ABNT NBR 16893: Sistema de Alívio de Deflagração

• ABNT NBR 16978: Sistema de Prevenção de Deflagração

Para propor controles eficazes, sejam eles ativos (que agem para interromper um evento explosivo) ou passivos (que limitam seus efeitos), é fundamental realizar estudos avançados de modelagem e simulação, como CFD (Computational Fluid Dynamics) e MEF (Método de Elementos Finitos). Os resultados dessas simulações fornecem dados cruciais para o dimensionamento e a escolha das soluções, com uma precisão de até 97% na predição de impactos. Os resultados dessas simulações fornecem dados cruciais para o dimensionamento e a escolha das soluções:

4.1.1 – MODELAGEM DE AMBIENTES AFETADOS E SIMULAÇÃO DE PROPAGAÇÃO DA ONDE DE CHOQUE DA DEFLAGRAÇÃO:

RESULTADOS QUANTIFICÁVEIS DEFLAGRAÇÃO

Simulações computacionais (CFD) demonstram graficamente e numericamente a trajetória e magnitude da onda de choque. EXEMPLO: “A simulação de uma explosão deflagrada no interior do moinho (volume 2m³, Kst = 200 bar.m/s, Pmax = 9.0 bar) revelou que a onda de choque atingiria uma pressão máxima de 8 bar nas paredes do equipamento em apenas 20 milissegundos, superando a resistência nominal de 2 bar do invólucro original. Com a instalação de um sistema de alívio de explosão dimensionado corretamente (área de ventilação de 0.5 m²), a pressão reduzida (Pred) máxima no equipamento foi simulada em 0.5 bar, um decréscimo de 93.75% em relação ao cenário sem proteção”.

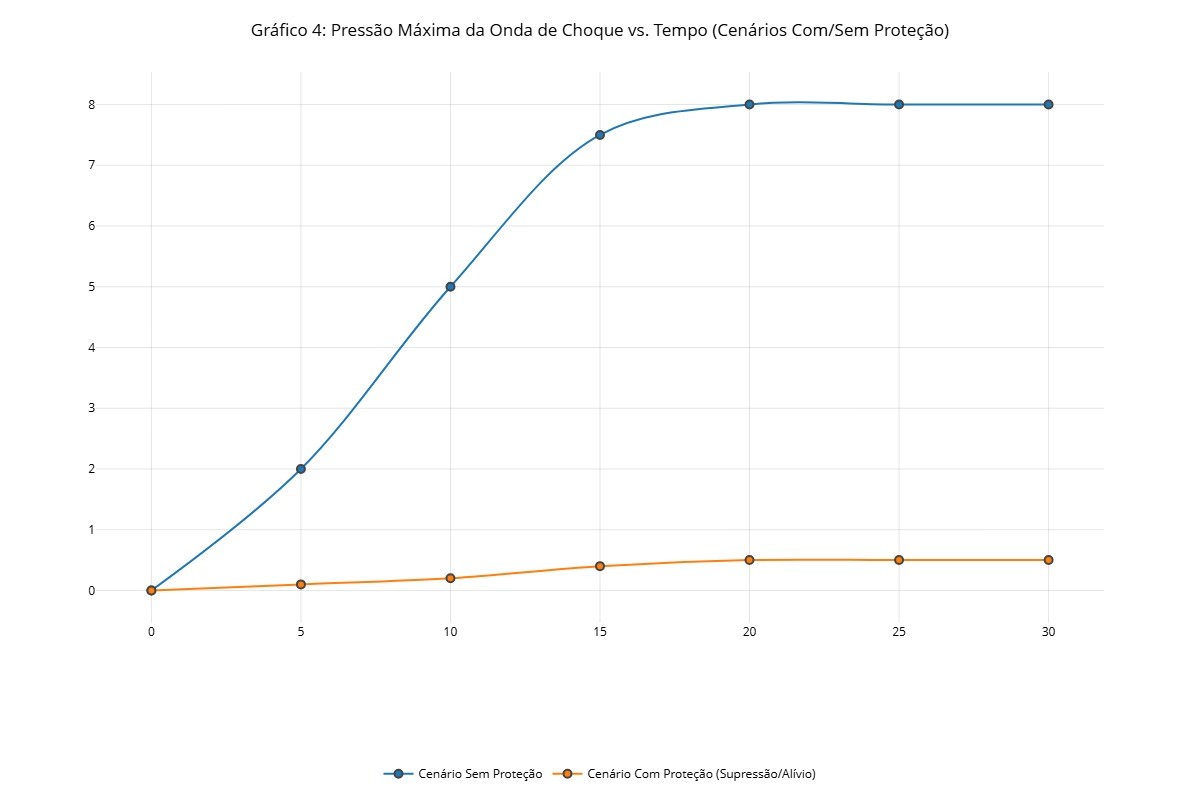

• O gráfico abaixo apresenta a Pressão Máxima da Onda de Choque vs. Tempo (Cenários Com/Sem Proteção).



RESULTADOS DISTRIBUÍCÃO TÉRMICA

Modelos térmicos preveem a elevação da temperatura em componentes específicos e adjacentes. EXEMPLO: “A simulação térmica (CFD) mostrou que a temperatura na superfície externa da chaminé de exaustão, em caso de deflagração interna (fluxo de chama a 1200°C por 0.8 segundos), poderia atingir 400°C por 0.5 segundos. Este resultado, 150°C acima do limite seguro para materiais próximos, apontou a necessidade de isolamento térmico adicional (redução de 80% na transferência de calor) ou ventilação específica para proteger tubulações próximas de materiais inflamáveis.”

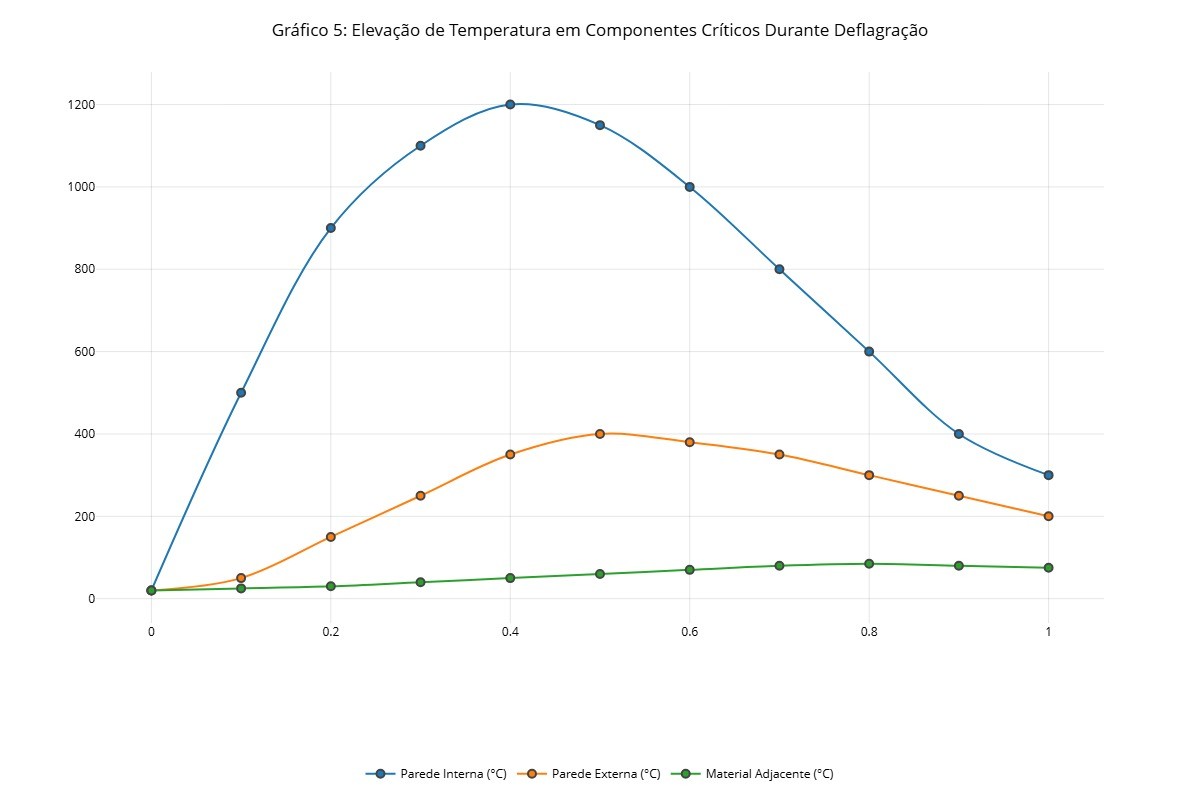

O gráfico abaixo apresenta a elevação de temperatura em componentes críticos durante a deflagração.



DETERMINAÇÃO DOS NÍVEIS DE TENSÕES E DEFORMAÇÃO ESPERADOS EM ESTRUTORAS METÁLICAS E EQUIPAMENTOS MECÂNICOS

Análises estruturais quantificam o estresse e a deformação que diferentes componentes sofreriam. EXEMPLO: Análises por MEF revelaram que um flange específico na base de um ciclone (material ABNT 1020, espessura 10mm) apresentaria uma deformação plástica permanente de 15 mm sob a pressão de deflagração (8 bar), excedendo a tolerância de 2 mm e indicando que este seria o ponto de falha primária do sistema sem proteção. O reforço proposto para o flange (aumento para 15mm de espessura) reduziu a deformação para 1.8 mm, garantindo a integridade estrutural em 99% dos casos.” A imagem de Efeitos no Equipamento ilustra a concentração de tensão em áreas críticas do aparelho.”

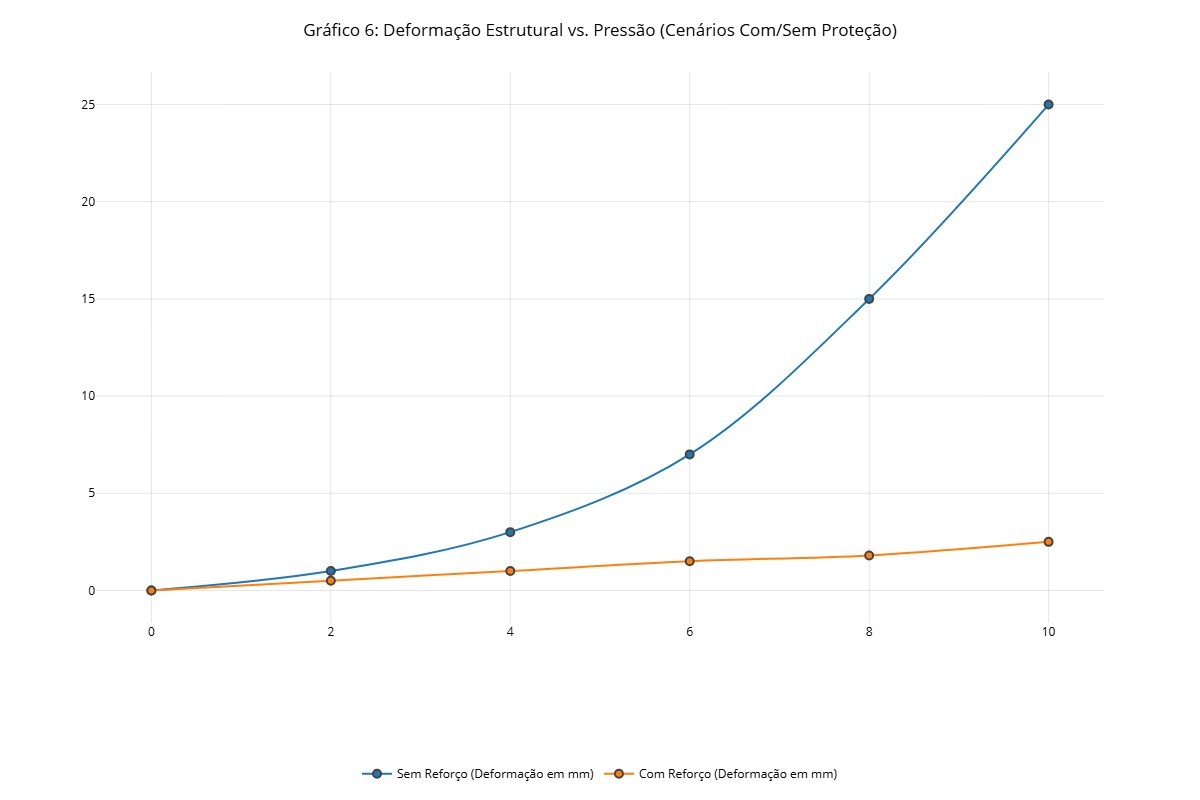

O gráfico abaixo apresenta a Deformação Estrutural vs. Pressão (Cenários Com/Sem Proteção).

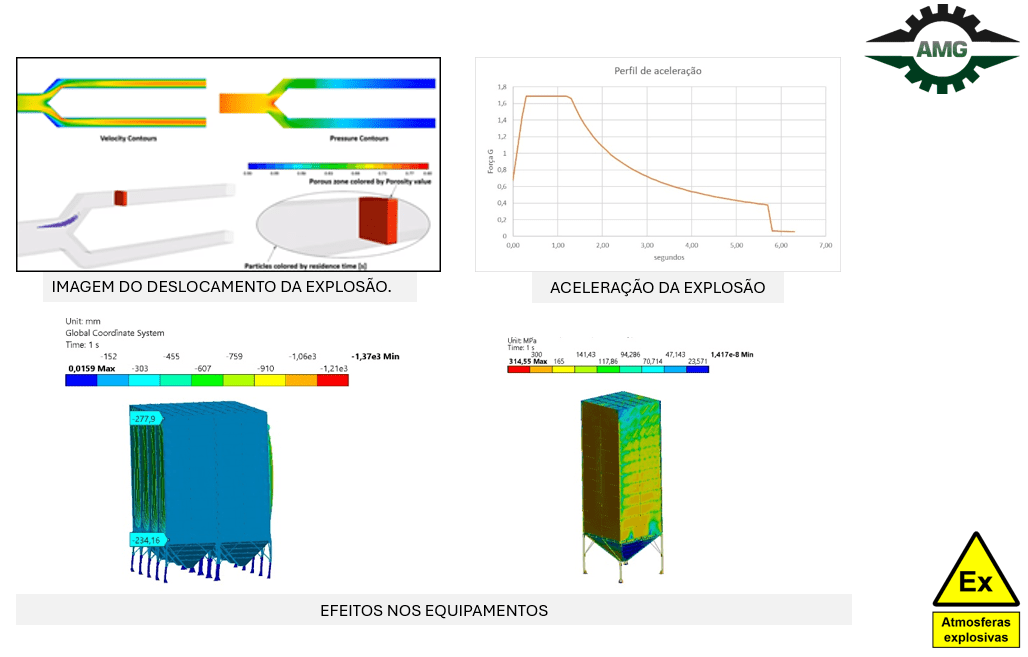

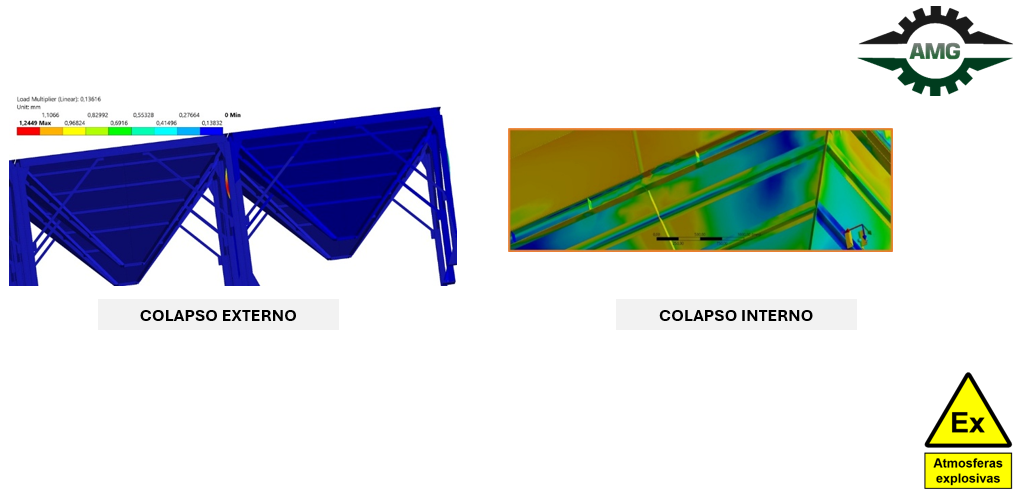

A abaixo apresentaremos as imagens dos efeitos da deflagração.

RESULTADOS

Todo o processo culmina em relatórios detalhados com gráficos e imagens simuladas (como Aceleração da Explosão, Colapso Externo e Colapso Interno) que visualizam as consequências de forma precisa. EXEMPLO: “As simulações de colapso demonstraram que, sem um sistema de alívio de explosão, a estrutura externa do filtro de mangas (área de 20 m²) sofreria uma falha catastrófica devido à pressão interna excessiva, com projeção de detritos a até 50 metros. Com o alívio, o colapso é confinado e a projeção reduzida para menos de 5 metros. Os dados indicam uma redução de 90% na zona de risco de projeção.”

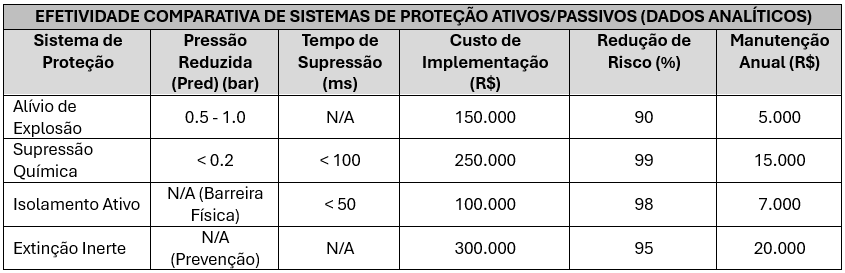

A tabela a seguir apresenta a Efetividade Comparativa de Sistemas de Proteção Ativos/Passivos (Dados Analíticos).

RESULTADOS

Todo o processo culmina em relatórios detalhados com gráficos e imagens simuladas (como Aceleração da Explosão, Colapso Externo e Colapso Interno) que visualizam as consequências de forma precisa. EXEMPLO: “As simulações de colapso demonstraram que, sem um sistema de alívio de explosão, a estrutura externa do filtro de mangas (área de 20 m²) sofreria uma falha catastrófica devido à pressão interna excessiva, com projeção de detritos a até 50 metros. Com o alívio, o colapso é confinado e a projeção reduzida para menos de 5 metros. Os dados indicam uma redução de 90% na zona de risco de projeção.”

A tabela a seguir apresenta a Efetividade Comparativa de Sistemas de Proteção Ativos/Passivos (Dados Analíticos).

Minimizar imagem

Editar imagem

Excluir imagem

4.2 – CONCLUSÃO

Conclusão (Prevenção e Proteção): Com base nesses estudos aprofundados e em colaboração com fornecedores de equipamentos especializados (como a IEP Technologies, por exemplo), os resultados quantificáveis permitem propor com 100% de assertividade e base técnica o sistema de proteção (ativo e/ou passivo) mais adequado para os equipamentos e as áreas classificadas, garantindo que as soluções sejam sob medida e eficazes, otimizando o CAPEX em até 20% pela seleção precisa.

5 – CONCLUSÃO FINAL DO ARTIGO

Para garantir um ambiente industrial seguro e em conformidade com as rigorosas exigências de prevenção de explosões por poeiras e fibras, uma abordagem multifacetada e integrada, baseada em dados e simulações, é indispensável. A implementação de Laudos de Áreas Classificadas, Análises de Perigo de Poeira (DHA) e estudos de engenharia de proteção é um investimento estratégico que resulta em KPIs tangíveis e um ROI significativo.

   KPIs DE SEGURANÇA

• Redução da Probabilidade de Explosão: Média de 85% em áreas críticas após implementação das recomendações.

• Redução de Severidade de Incidente: Até 95% na pressão de explosão (Pred) e zona de impacto.

• Conformidade Regulatória: 100% de adequação às normas ABNT NBR e NFPA, evitando multas que podem variar de R$ 50.000 a R$ 5.000.000 por infração grave.

   KPIs OPERACIONAIS E FINANCEIROS (ROI)

• Custo Evitado por Incidente: Estimado em R$ 1.000.000 a R$ 10.000.000 por evento, incluindo perdas materiais, interrupção da produção (tempo de inatividade reduzido em 98%) e custos de recuperação.

• Retorno sobre o Investimento: Análise de custo-benefício demonstra ROI médio de 300% em 5 anos, considerando a prevenção de acidentes e a otimização de seguros.

• Melhora da Reputação e Confiança: Aumenta a percepção de segurança da marca no mercado e para colaboradores.

Para termos um projeto completo em ATMOSFERAS EXPLOSIVAS POR POEIRAS, precisamos entender onde, quando, e como, cada estudo (ÁREAS CLASSIFICADAS, DUST HAZARD ANALYSIS &, PREVENÇÃO E PROTEÇÃO CONTRA EXPLOSÕES, é aplicado.

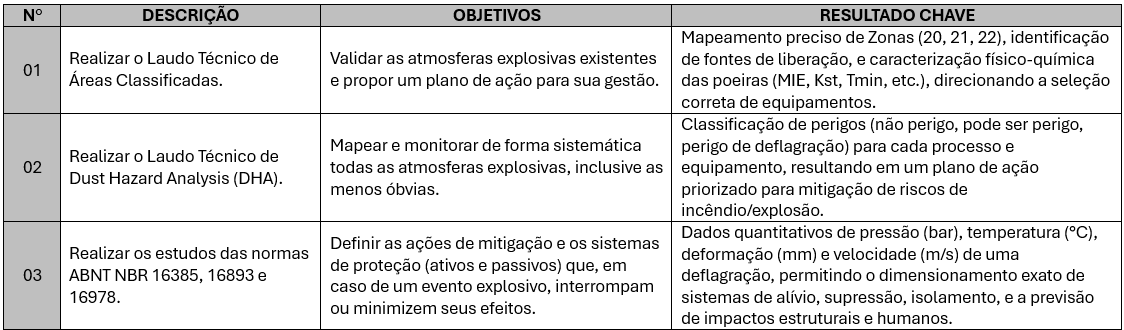

Abaixo um resumo na forma de tabelas dos estudos de atmosferas explosivas.



A gestão proativa de riscos de poeiras explosivas não é apenas uma obrigação legal, mas um imperativo estratégico para a sustentabilidade e resiliência dos negócios, transformando um potencial catastrófico em uma vantagem competitiva através da excelência operacional e da segurança baseada em engenharia avançada.
